модель 2020 года
- Модель TRV 500
- Код модели ALTERRA TRV 500 RED [A2020THK4CUSM]

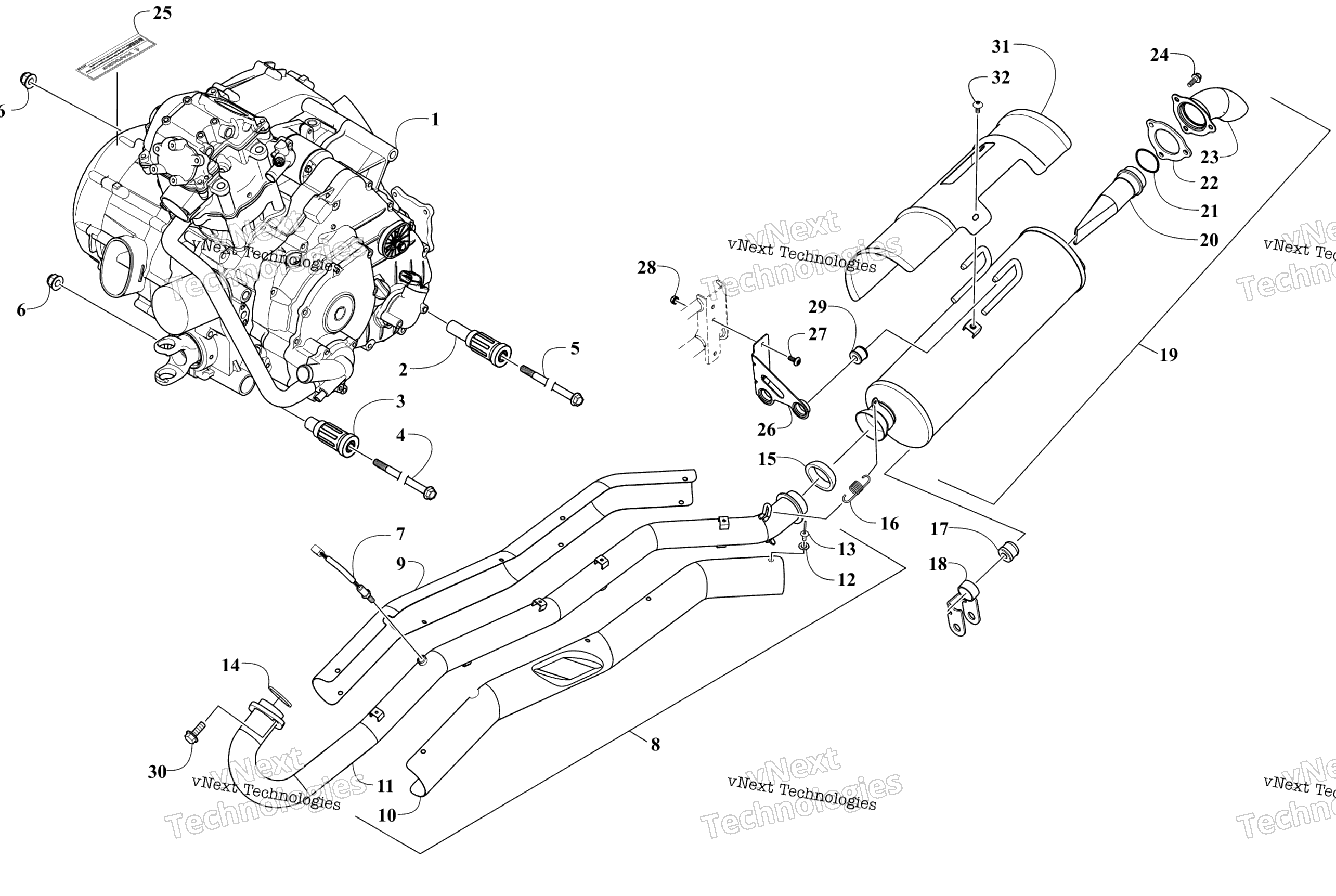

Схема двигателя And Exhaust для ALTERRA TRV 500 RED [A2020THK4CUSM]
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE-ATV/TRV 450 art. 3313-878
По запросу
2
MOUNT, RUBBER ENG art. 0801-188
По запросу
3
LONG RUB.BUSH,ENG HANGER art. 0801-189
По запросу
4
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
5
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
6
Nut, Lock art. 1423-335
По запросу
7
Sensor, Oxygen art. 0430-135
от 5 395 ₽
8
PIPE,EXHAUST-ASSEMBLY (inc. 9-13) art. 0512-627
По запросу
9
SHIELD,HEAT-PIPE-INNER art. 0412-691
По запросу
10
SHIELD,HEAT-PIPE-OUTER art. 0412-692
По запросу
11
Pipe, Exhaust art. 0512-628
По запросу
12
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
13
Rivet art. 8060-486
По запросу
14
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
15
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
16
Пружина Arctic Cat art. 0612-668
от 683 ₽
17
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
18
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
19
Muffler - Assembly (inc. 20-24) art. 0521-651
По запросу
20
SPARK ARRESTER art. 0512-647
По запросу
21
WASHER,WAVE art. 1423-246
По запросу
22
GASKET,SPARK ARRESTER art. 0412-675
По запросу
23
Pipe, Tail - Black art. 0512-733
По запросу
24
Screw, Cap art. 8408-616
По запросу
25
Decal, Warning art. 0411-426
По запросу
26
BRACKET,MUFFLER art. 5406-091
По запросу
27
Винт Arctic Cat art. 8476-616
По запросу
28
Nut art. 0623-038
от 110 ₽
29
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
30
Болт Arctic Cat art. 8408-820
от 110 ₽
31
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
32
Screw, Machine art. 8477-610
По запросу
Другие схемы модели
Двигатель And Exhaust
