модель 2020 года
- Модель TRV 700
- Код модели ALTERRA TBX 700 EPS DYNAMIC GRAY [A2020BAT1PUSI]

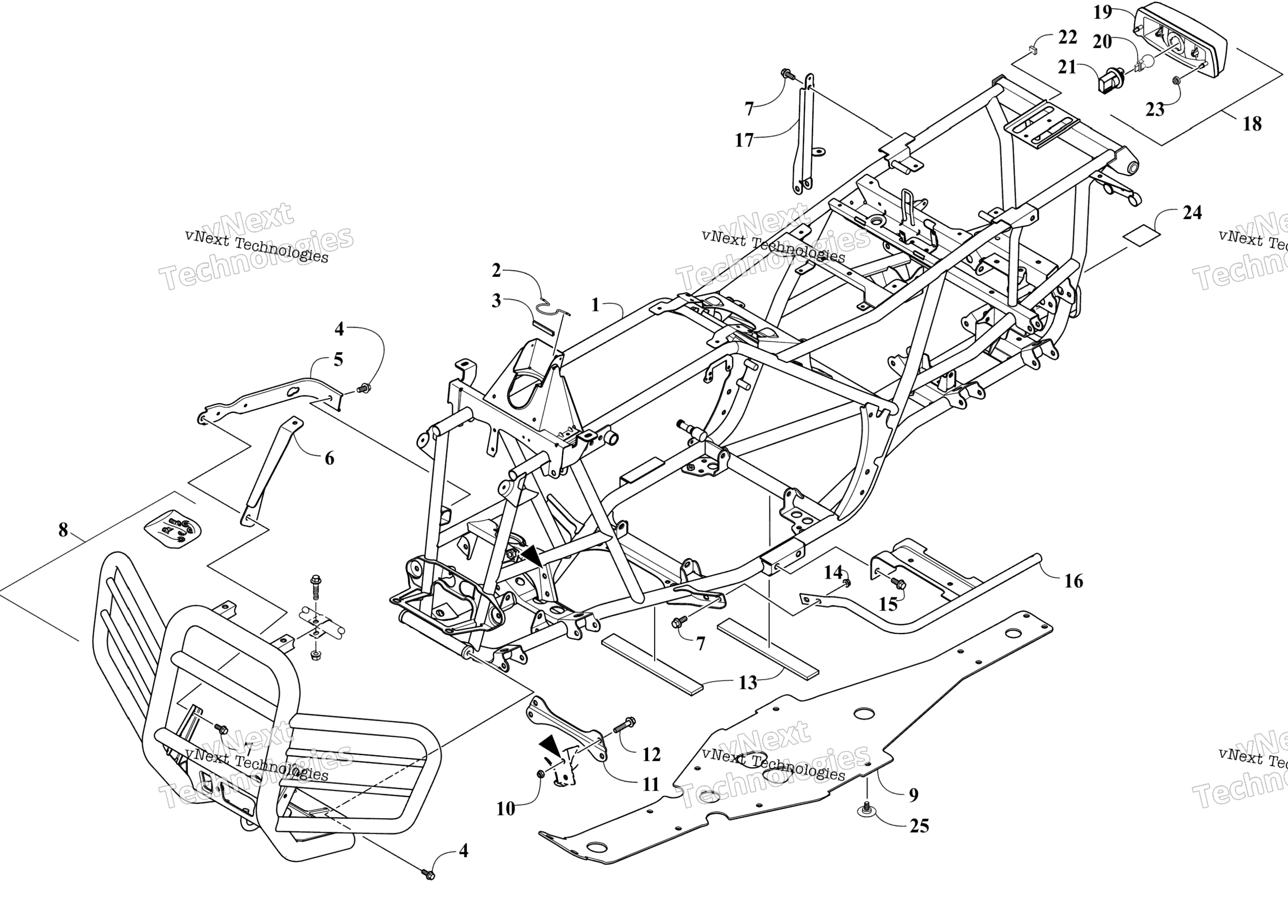

Схема fRAME, TAILLIGHT, и RELATED PARTS для ALTERRA TBX 700 EPS DYNAMIC GRAY [A2020BAT1PUSI]
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME,MAIN-PTD BLK (TBX) art. 9506-184
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
6
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
6
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Бампер передний Arctic Cat art. 2506-639
По запросу
9
PANEL,BELLY art. 2406-091
По запросу
10
Nut, Lock art. 1423-335
По запросу
11
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
PAD,BATTERY-TOP RR art. 0406-289
По запросу
14
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
15
Болт Arctic Cat art. 8409-016
от 221 ₽
16
FOOTREST,LH-BLACK (TBX II) art. 1506-591
По запросу
16
FOOTREST,RH-BLACK (TBX II) art. 1506-590
По запросу
17
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
18
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
19
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
20
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
21
SOCKET,TAIL LIGHT art. 0409-057
По запросу
22
PAD,TAILLIGHT art. 1406-790
По запросу
23
GROMMET,TAILIGHT art. 0423-534
По запросу
24
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
25
Screw, Self-Tapping art. 1423-109
По запросу
26
Screw, Cap art. 8410-835
По запросу
27
Strap, Bumper Support - Black art. 2506-641
По запросу
28
Nut, Hex art. 8424-805
По запросу
