модель 2021 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 EPS BLUE [A2021TKT1PUSE]

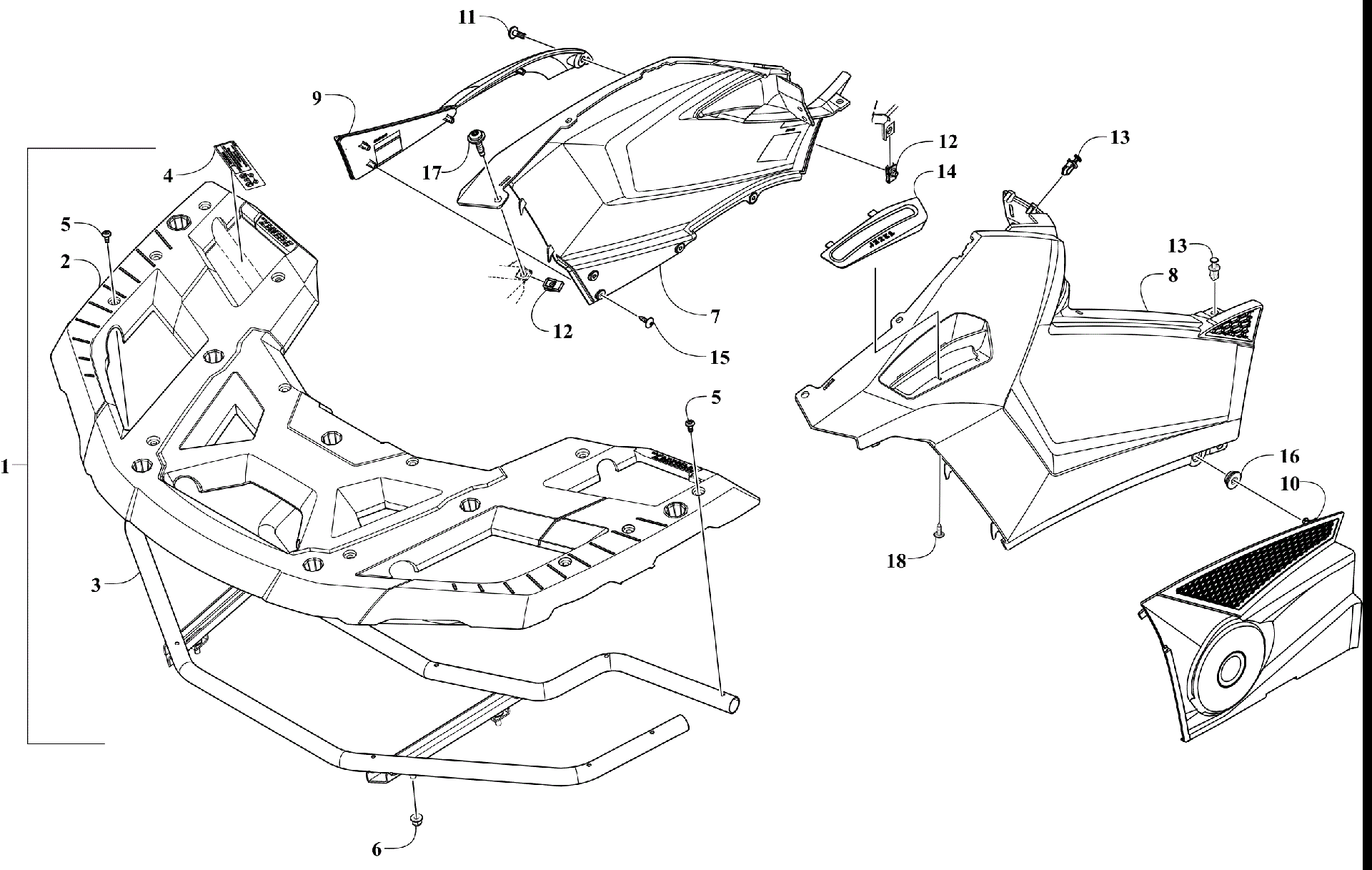

Схема передней части RACK AND SIDE PANEL ASSEMBLIES [303621] для ALTERRA TRV 700 EPS BLUE [A2021TKT1PUSE]
Схема
Детали
![Передняя часть RACK AND SIDE PANEL ASSEMBLIES [303621]](/upload/schemas/631fd3475c6966.61032572.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT-ASSY (inc. 2-5) art. 7506-773
По запросу
2
RACK,W/OVERMOLD art. 5506-672
По запросу
3
Rack, Front (inc. 4)(replaces 7506-338) art. 7506-773
По запросу
4
DECAL,WARNING-FRONT RACK art. 4411-678
По запросу
5
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
6
NUT,HEX-THK NYL M8X1.25 CL10 Z&Y art. 8432-802
По запросу
7
PANEL,SIDE-RH-HDPE(EARTH BLUE) art. 7406-130
По запросу
8
Panel, Side - Left - Blue art. 7406-131
По запросу
9
PANEL,ENGINE COVER-RH art. 5406-206
По запросу
10
PANEL,ENGINE COVER-LH art. 5406-209
По запросу
11
SCREW,MACH-TSTRH M6X1.0X25 Z&BLK art. 8477-625
По запросу
12
Клипса Arctic Cat art. 0423-577
от 168 ₽
13
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
14
SHIFT GATE art. 2402-327
По запросу
15
SCREW,SELF TAPPING-HIGH/LOW art. 1423-284
По запросу
16
Втулка Arctic Cat art. 0423-678
от 326 ₽
17
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
18
SCREW,SELF TAP-TSPNH 10-16X5/8 TYPE AB Z art. 0623-727
По запросу
