модель 2023 года
- Модель 600
- Код модели ALTERRA 600 EPS BLACK HILLS 50 WHITE (A2023XSQ2PCAW)

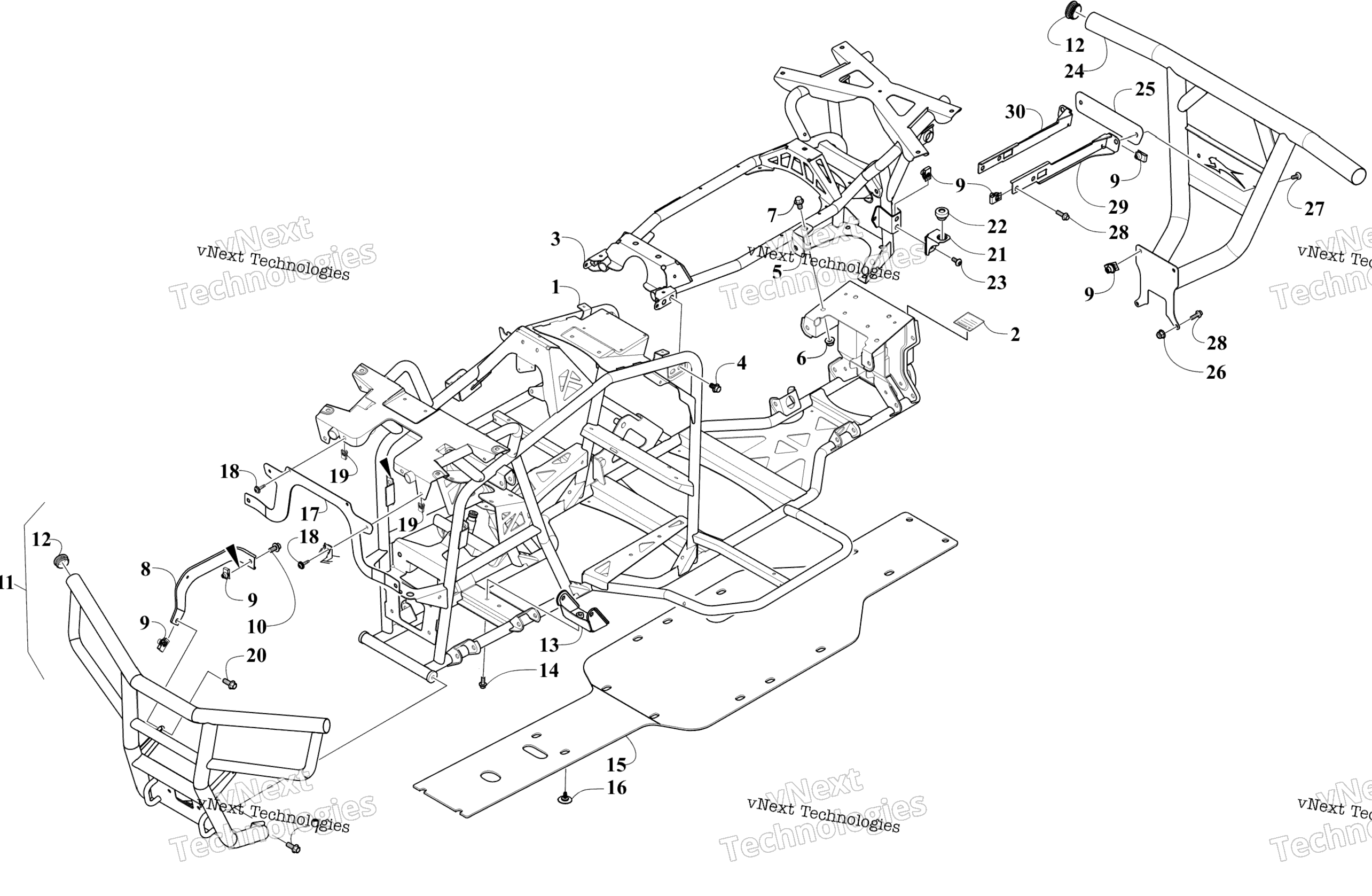

Схема рамы And Related Parts для ALTERRA 600 EPS BLACK HILLS 50 WHITE (A2023XSQ2PCAW)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Main art. 9606-168
По запросу
2
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
3
Frame, Rear art. 9606-189
По запросу
4
Screw, Cap art. 8409-017
По запросу
5
Bracket, Arm - Upper - Right art. 9606-360
По запросу
5
Bracket, Arm - Upper - Left art. 9606-361
По запросу
6
Nut, Lock art. 1423-335
По запросу
7
Screw, Cap art. 8409-025
По запросу
8
Mount, Bumper - Upper - Right art. 9506-836
По запросу
8
Mount, Bumper - Upper - Left art. 9506-837
По запросу
9
Clip, U-Nut art. 1623-640
По запросу
10
Screw, Cap art. 8408-818
По запросу
11
Bumper, Front art. 9606-185
По запросу
12
Крышка Arctic Cat art. 0406-130
По запросу
13
Bracket, Front Gearcase art. 9506-682
По запросу
14
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
15
Plate, Skid art. 7406-749
По запросу
16
Screw, Self-Tapping art. 1423-109
По запросу
17
Bracket, Headlight art. 9506-786
По запросу
18
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
19
Клипса Arctic Cat art. 0423-577
от 168 ₽
20
Болт Arctic Cat art. 8408-820
от 110 ₽
21
Bracket, Muffler art. 1512-086
По запросу
22
Grommet art. 2612-186
По запросу
23
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
24
Bumper, Rear art. 9606-172
По запросу
25
Bracket, Bumper - Rear - Mid art. 9606-085
По запросу
26
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
27
Screw, Machine art. 8468-820
По запросу
28
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
29
Bracket, Bumper - Rear - Left art. 9606-087
По запросу
30
Bracket, Bumper - Rear - Right art. 9606-086
По запросу
