модель 2023 года
- Модель 600
- Код модели ALTERRA 600 SE EPS BC 26" 49 PHANTOM GRAY (A2023XBQ2PUSU)

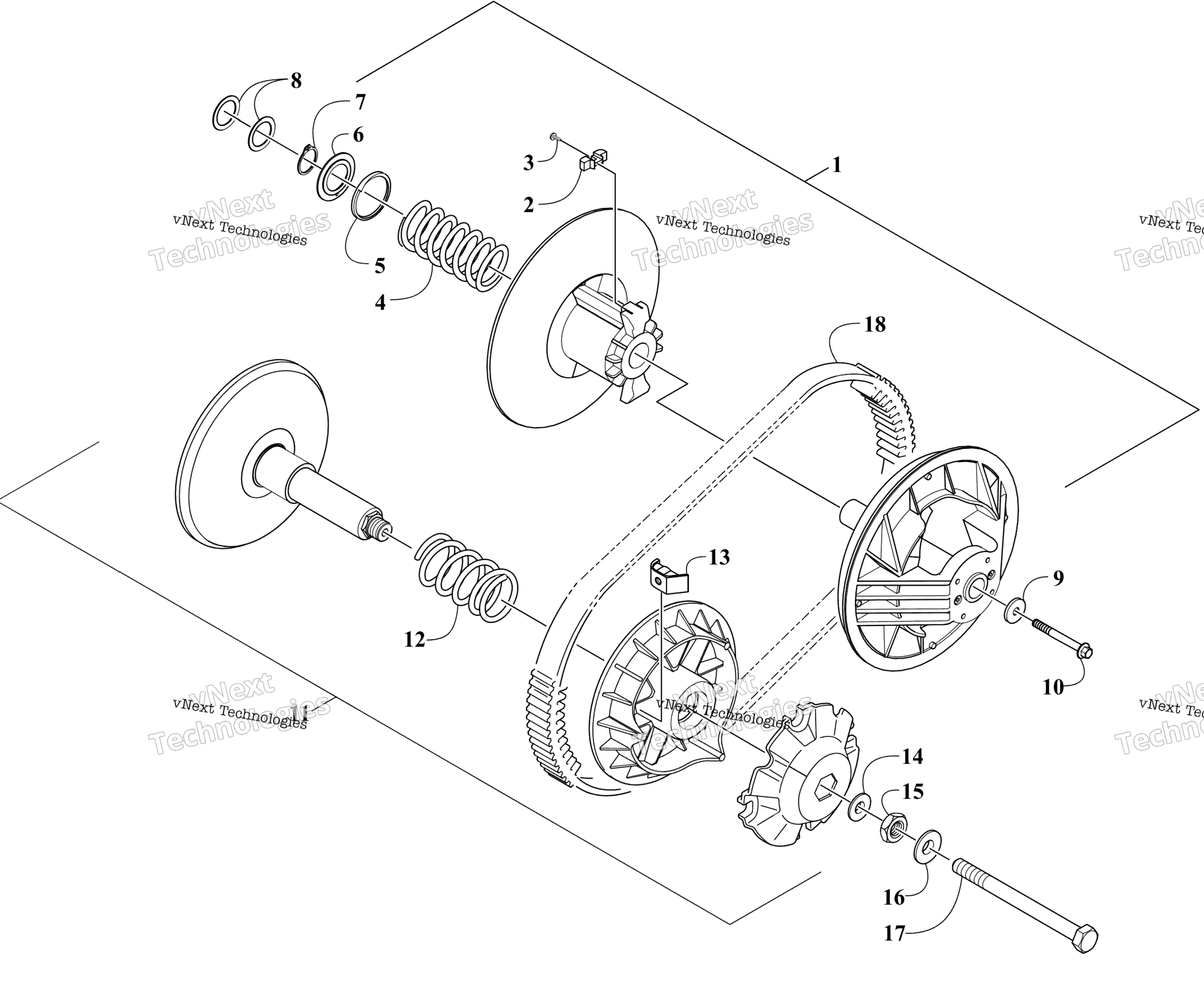

Схема сцепления Assemblies для ALTERRA 600 SE EPS BC 26" 49 PHANTOM GRAY (A2023XBQ2PUSU)
Схема
Детали
Номер
Наименование детали
Цена
1
Clutch, Driven (inc. 2-7) art. 0823-703
По запросу
2
Cam Shoe art. 0823-839
По запросу
3
Screw, Cam Shoe art. 0823-177
По запросу
4
Spring art. 0823-766
По запросу
5
Guide, Spring art. 0823-767
По запросу
6
Seat, Spring art. 0823-756
По запросу
7
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
8
Shim, Clutch 7MM art. 0823-753
По запросу
8
Shim, Clutch 6MM art. 0823-752
По запросу
8
Shim, Clutch 5MM art. 0823-706
По запросу
9
Шайба 11.6ID X 31.55OD X 3.6 Arctic Cat art. 2623-120
По запросу
10
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
11
Clutch, Drive (inc. 12-15) art. 0823-776
По запросу
12
Spring art. 0823-747
По запросу
13
Mass, Centrifugal (13G) art. 0823-777
По запросу
14
Washer art. 0823-774
По запросу
15
Nut art. 0823-817
По запросу
16
Washer art. 0828-170
По запросу
17
Bolt art. 2623-288
По запросу
18
Belt, Drive art. 0823-683
По запросу
