модель 2023 года
- Модель 600
- Код модели ALTERRA 600 SE EPS BC 26" 50 PHANTOM GRAY (A2023XBQ2PCAU)

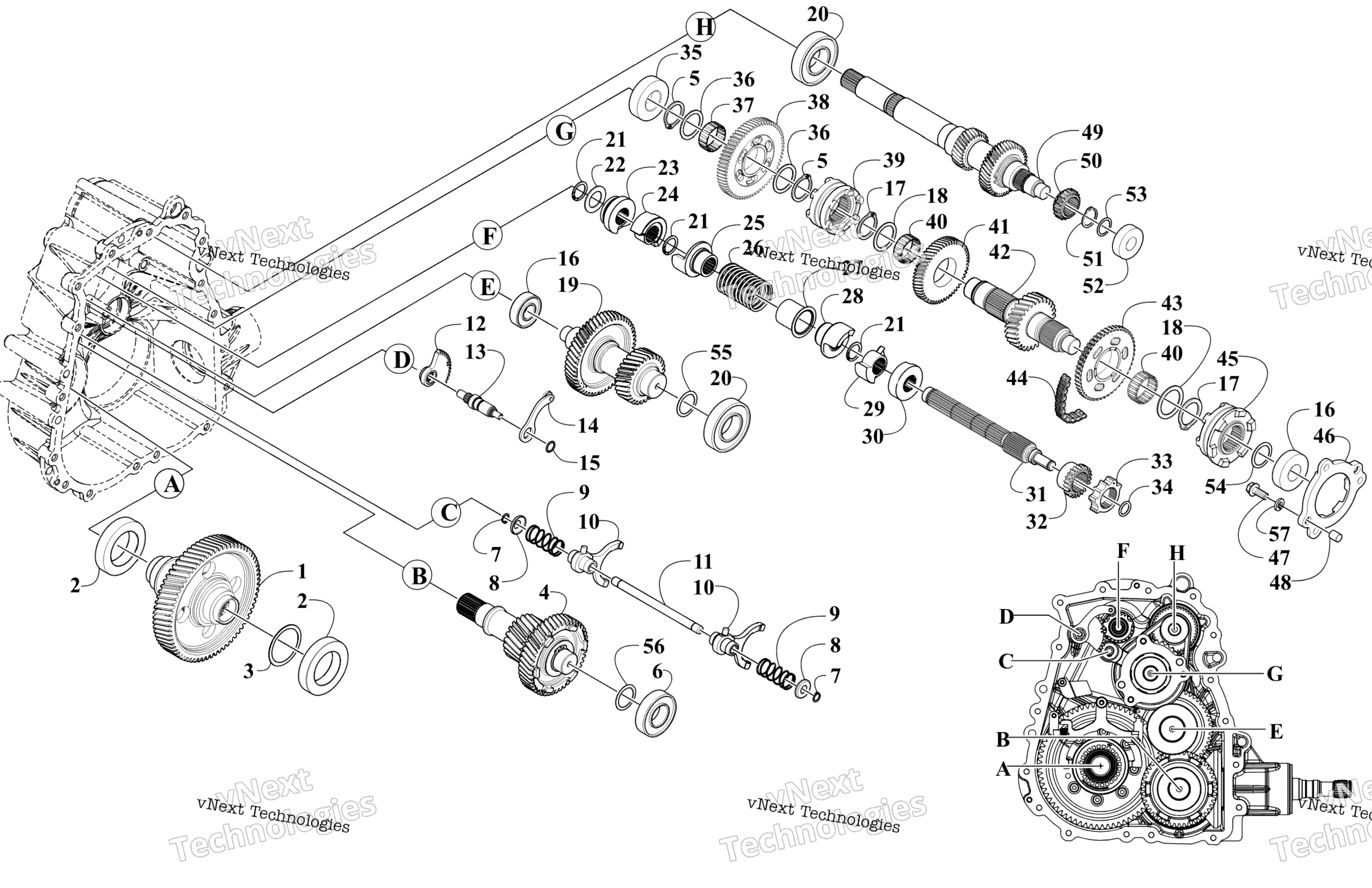

Схема редуктор узла для ALTERRA 600 SE EPS BC 26" 50 PHANTOM GRAY (A2023XBQ2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Subassembly, Output (inc. 2-3) art. 0817-261
По запросу
2
Bearing art. 0817-176
По запросу
3
Shim art. 0817-270
По запросу
4
Subassembly, Stage 3 art. 0817-395
По запросу
5
Ring, Retaining art. 0817-161
По запросу
6
Bearing art. 0817-177
По запросу
7
Ring, Retaining art. 0817-164
По запросу
8
Washer, Cup art. 0817-158
По запросу
9
Spring art. 0817-181
По запросу
10
Fork, Shift art. 0817-205
По запросу
11
Rail, Shift Shaft art. 0817-194
По запросу
12
Gear, Sector 47T art. 0817-188
По запросу
13
Shaft, Shift art. 0817-204
По запросу
14
Pawl - Detent - Roller art. 0817-209
По запросу
15
O-Ring art. 0817-217
По запросу
16
Bearing art. 0817-174
По запросу
17
Ring, Retaining art. 0817-165
По запросу
18
Washer art. 0817-159
По запросу
19
Subassembly, Shaft, Idler art. 0817-394
По запросу
20
Bearing art. 0817-178
По запросу
21
Ring, Retaining art. 0817-167
По запросу
22
Spacer art. 0817-206
По запросу
23
Cam, D art. 0818-183
По запросу
24
Cam, D-2 art. 0817-397
По запросу
25
Cam, C art. 0818-182
По запросу
26
Spring art. 0817-184
По запросу
27
Bushing, Spring Supporter art. 0817-207
По запросу
28
Cam, B art. 0818-181
По запросу
29
Cam, A-2 art. 0817-396
По запросу
30
Cam, A art. 0818-180
По запросу
31
Shaft, Shift Drum art. 0817-186
По запросу
32
Gear, 23T art. 0817-187
По запросу
33
Star, Detent art. 0817-189
По запросу
34
O-Ring art. 0817-216
По запросу
35
Bearing art. 0817-175
По запросу
36
Washer art. 0817-169
По запросу
37
Bearing art. 0817-179
По запросу
38
Gear, 66T art. 0817-200
По запросу
39
Engagement Dog art. 0817-201
По запросу
40
Bearing art. 0817-173
По запросу
41
Gear, 53T art. 0817-198
По запросу
42
Shaft, Reverse 28T art. 0817-193
По запросу
43
Sprocket, 48T art. 0817-199
По запросу
44
Chain, Silent art. 0817-214
По запросу
45
Engagement Dog art. 0817-197
По запросу
46
Flange, Park art. 0817-220
По запросу
47
Screw art. 0817-222
По запросу
48
Pin, Dowl art. 0817-221
По запросу
49
Shaft, Input art. 0817-168
По запросу
50
Sprocket, 20T art. 0817-190
По запросу
51
Ring, Retaining art. 0817-162
По запросу
52
Bearing art. 0817-180
По запросу
53
Shim art. 0817-267
По запросу
54
Shim art. 0817-268
По запросу
55
Shim art. 0817-271
По запросу
56
Shim art. 0817-269
По запросу
57
Washer, Lock art. 0817-266
По запросу
