модель 2023 года
- Модель TRV 600
- Код модели ALTERRA 600 TRV EPS 50 GREEN (A2023TRQ2PCAB)

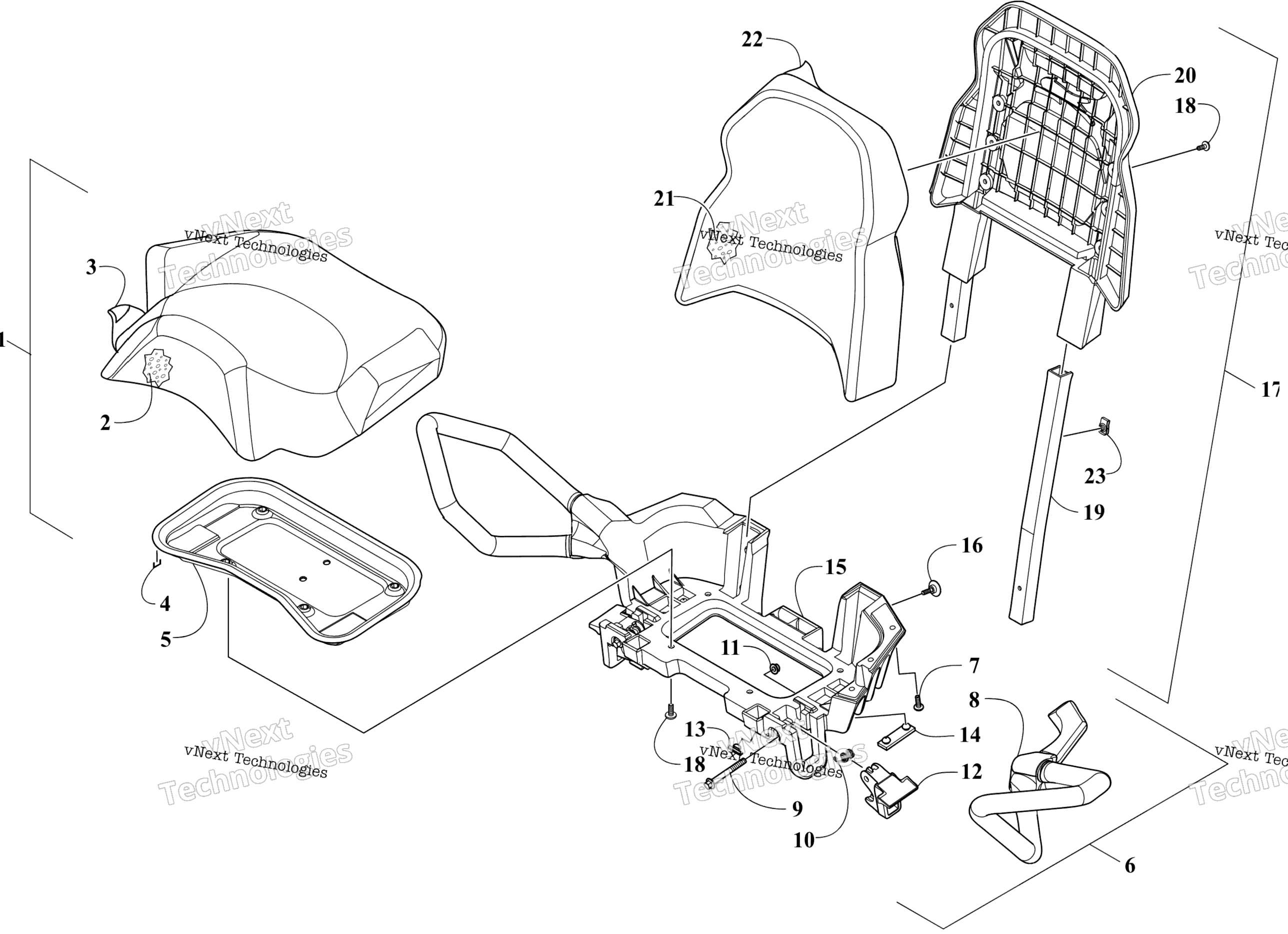

Схема Passenger сиденье и Backrest узла для ALTERRA 600 TRV EPS 50 GREEN (A2023TRQ2PCAB)
Схема
Детали
Номер
Наименование детали
Цена
0
Seat, Passenger - Assembly art. 0517-221
По запросу
1
Seat, Passenger - Sub-Assembly (inc. 2-5) art. 0517-220
По запросу
2
Foam, Seat - Passenger art. 0517-219
По запросу
3
Cover, Seat - Passenger art. 0517-233
По запросу
4
Staple art. 0624-263
По запросу
5
PAN,SEAT BASE art. 0517-176
По запросу
6
BASE-ASSEMBLY (inc. 7-14) art. 0517-188
По запросу
7
Screw, Machine art. 1423-038
По запросу
8
HANDHOLD-LH art. 5406-261
По запросу
8
HANDHOLD-RH art. 5406-260
По запросу
9
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
10
SPRING,LATCH art. 0417-030
По запросу
11
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
12
HANDLE,LATCH art. 0417-031
По запросу
13
BUMPER,SEAT art. 0406-877
По запросу
14
Bumper art. 0406-879
По запросу
15
Винт Arctic Cat art. 8477-616
от 110 ₽
16
Screw, Shoulder art. 1423-060
По запросу
17
FRAME,PASSENGER SEAT art. 0517-178
По запросу
18
Backrest Assembly (inc. 19-23 and 15) art. 0517-225
По запросу
19
Tube, Seat Back art. 0417-026
По запросу
20
Pan, Seat Back art. 0517-223
По запросу
21
FOAM,SEAT BACK art. 0517-225
По запросу
22
COVER,SEAT art. 0517-180
По запросу
23
Клипса Arctic Cat art. 0423-577
от 168 ₽
