модель 2024 года
- Модель 450
- Код модели ALTERRA 450 TAN (A2024ACK4CUSC)

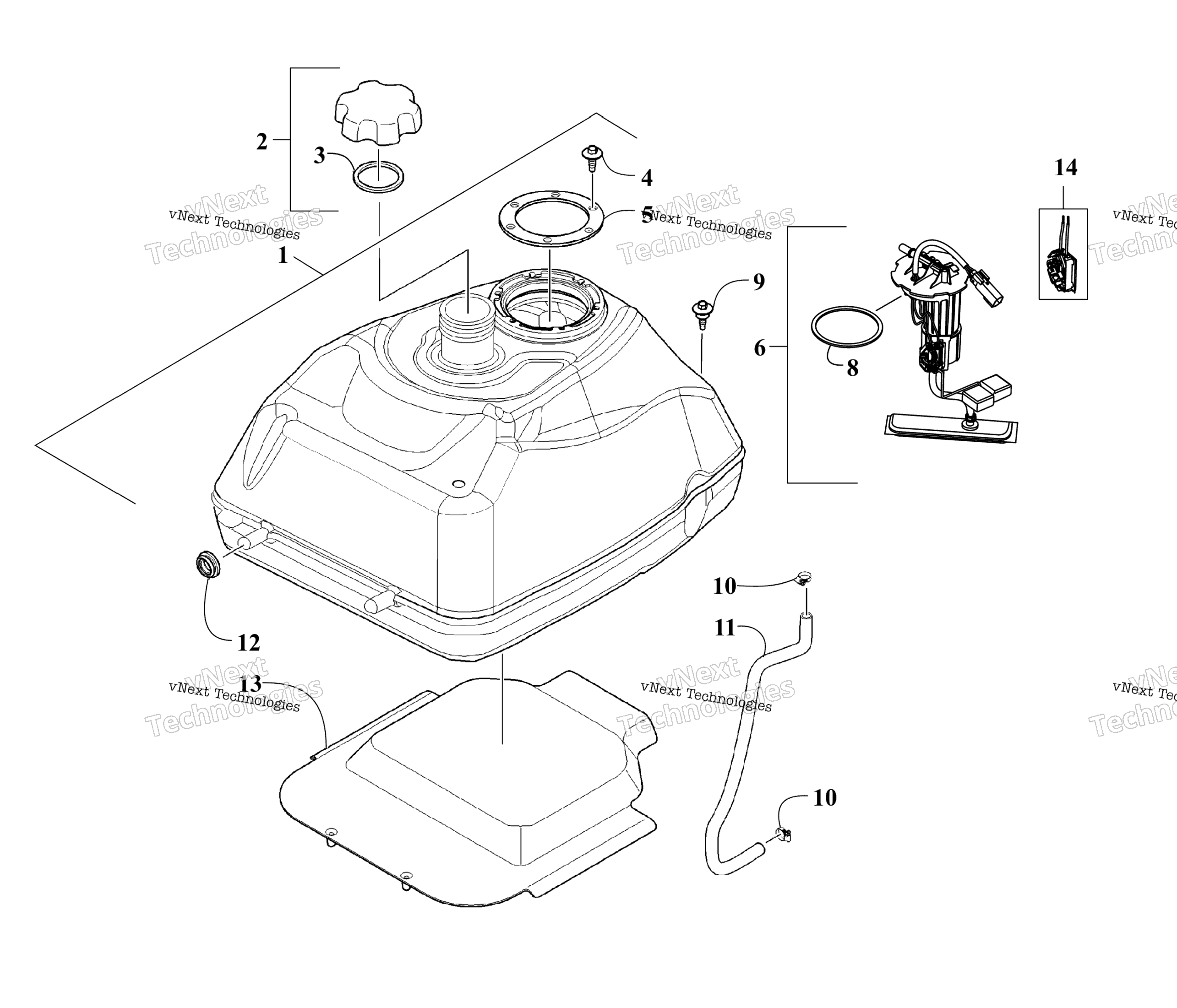

Схема узла топливного бака для ALTERRA 450 TAN (A2024ACK4CUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 3308-256
По запросу
2
Cap, Gas Tank (inc. 3) art. 3308-231
По запросу
3
Gasket, Gas Tank Cap art. 3308-252
По запросу
4
BOLT WASHER 5*16 art. 3306-300
По запросу
5
MOUNT FUEL PUMP art. 3306-299
По запросу
6
Pump, Fuel - Assembly (inc. 7-8) art. 3308-253
По запросу
7
FUEL FILTER art. 3307-077
По запросу
8
SEAL art. 3313-845
По запросу
9
Screw, Fuel Tank art. 0423-732
По запросу
10
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
11
TUBE FUEL art. 3307-078
По запросу
12
GROMMET, FUEL TANK art. 0423-460
По запросу
13
SHIELD,FUEL TANK art. 3313-833
По запросу
14
Fuel Level Sensor Kit art. 1770-170
По запросу
