модель 2024 года
- Модель 600 MudPro
- Код модели ALTERRA 600 EPS MUDPRO 49 QUICKSILVER (A2024AKQ2PUSQ)

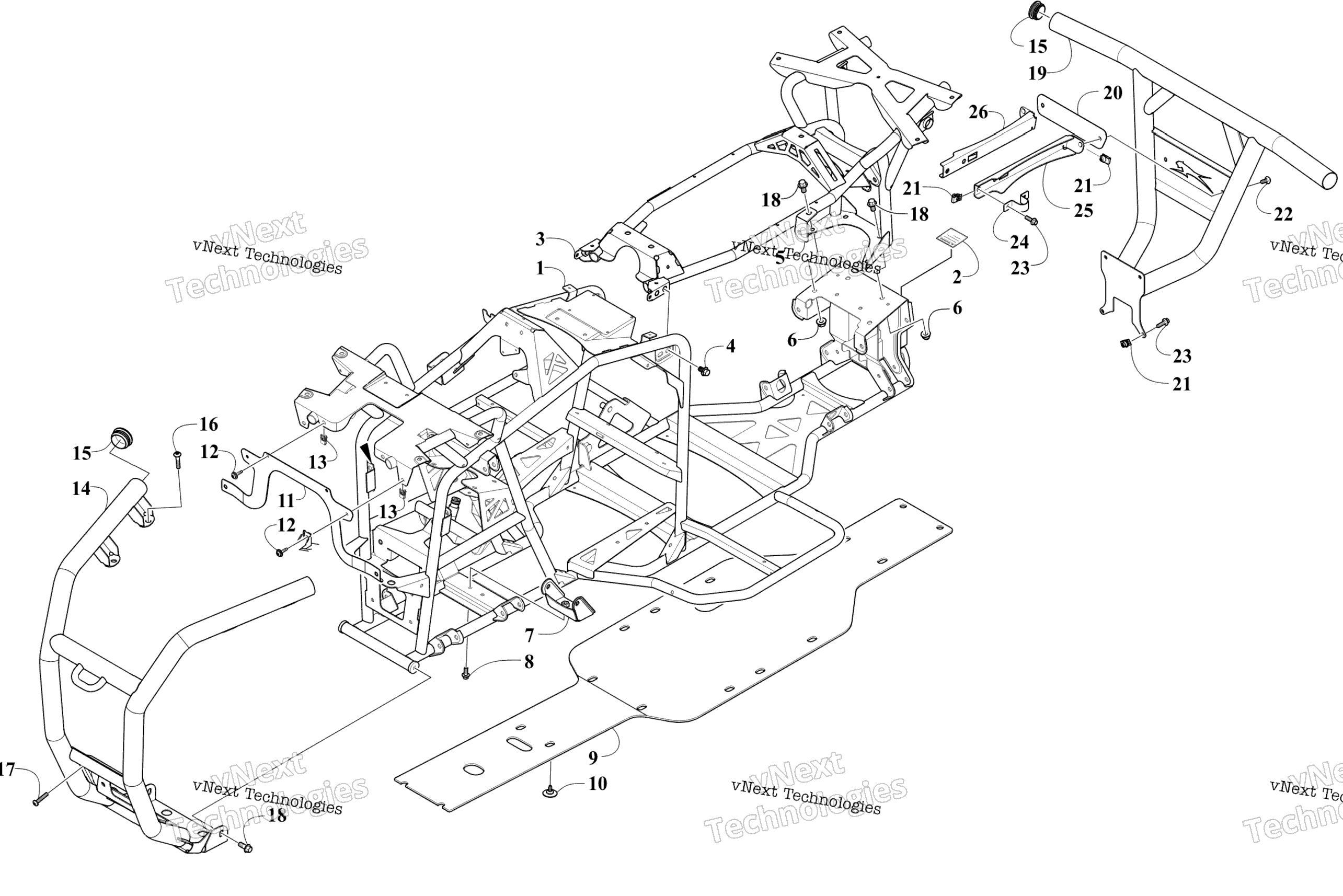

Схема рамы And Related Parts для ALTERRA 600 EPS MUDPRO 49 QUICKSILVER (A2024AKQ2PUSQ)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Main art. 9606-168
По запросу
2
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
3
Frame, Rear art. 9606-189
По запросу
4
Screw, Cap art. 8409-017
По запросу
5
Bracket, Arm - Upper - Left art. 9606-361
По запросу
5
Bracket, Arm - Upper - Right art. 9606-360
По запросу
6
Nut, Lock art. 1423-335
По запросу
7
Bracket, Front Gearcase art. 9506-682
По запросу
8
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
9
Plate, Skid art. 7406-749
По запросу
10
Screw, Self-Tapping art. 1423-109
По запросу
11
Bracket, Headlight art. 9506-786
По запросу
12
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
13
Клипса Arctic Cat art. 0423-577
от 168 ₽
14
Bumper, Front art. 9606-204
По запросу
15
Крышка Arctic Cat art. 0406-130
По запросу
16
Screw, Machine art. 8468-840
По запросу
17
SCREW,MACH-TSPNH M5X0.8X25 CL8.8 BLK art. 8468-525
По запросу
18
Screw, Cap art. 8409-025
По запросу
19
Bumper, Rear art. 9606-211
По запросу
20
Bracket, Bumper - Rear - Mid art. 9606-085
По запросу
21
Clip, U-Nut art. 1623-640
По запросу
22
Screw, Machine art. 8468-820
По запросу
23
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
24
Bracket, Bumper - Rear - Mid art. 9606-085
По запросу
25
Bracket, Bumper - Rear - Left art. 9606-087
По запросу
26
Bracket, Bumper - Rear - Right art. 9606-086
По запросу
