модель 2024 года
- Модель 600
- Код модели ALTERRA 600 XT EPS 49 PHANTOM GRAY (A2024AFQ2PUSP)

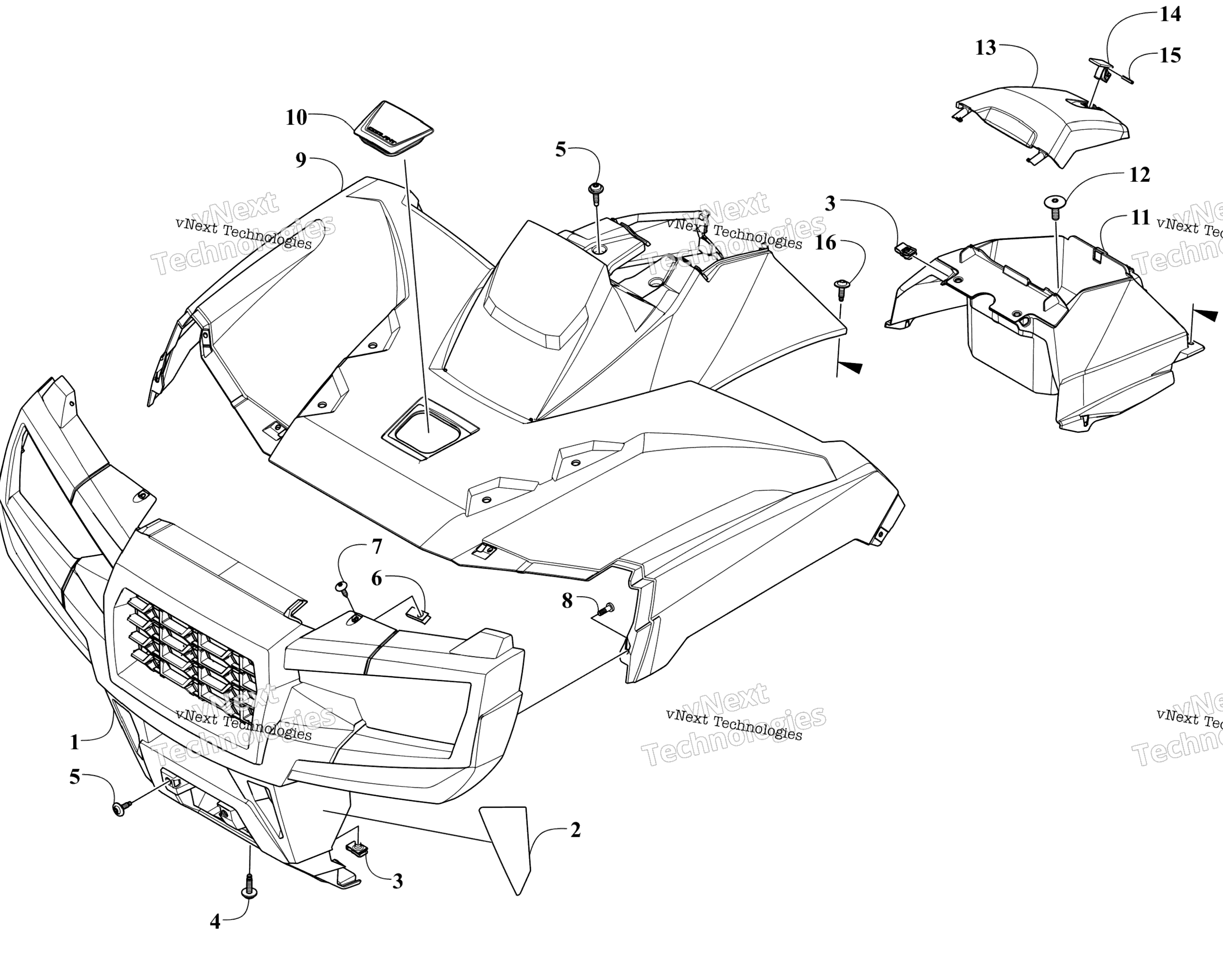

Схема передней части BODY PANEL ASSEMBLY для ALTERRA 600 XT EPS 49 PHANTOM GRAY (A2024AFQ2PUSP)
Схема
Детали
Номер
Наименование детали
Цена
1
Facia, Front (inc. 2) art. 9506-689
По запросу
2
Reflector - Right art. 7411-866
По запросу
2
Reflector - Left art. 7411-867
По запросу
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Screw, Machine art. 1423-281
По запросу
5
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
6
Clip, U-Nut art. 1623-030
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
9
Fender, Front art. 7406-860
По запросу
10
PLUG,ACCESS COOLING art. 4406-784
По запросу
11
Box, Storage art. 7406-583
По запросу
12
Screw, Machine art. 8476-820
По запросу
13
Lid, Storage Box art. 7406-584
По запросу
14
Latch, Glove Box art. 6406-611
По запросу
15
Pin, Spring art. 8070-282
По запросу
16
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
