модель 2024 года
- Модель TRV 600
- Код модели ALTERRA 600 TRV XT EPS 50 PHANTOM GRAY (A2024AMQ2PCAP)

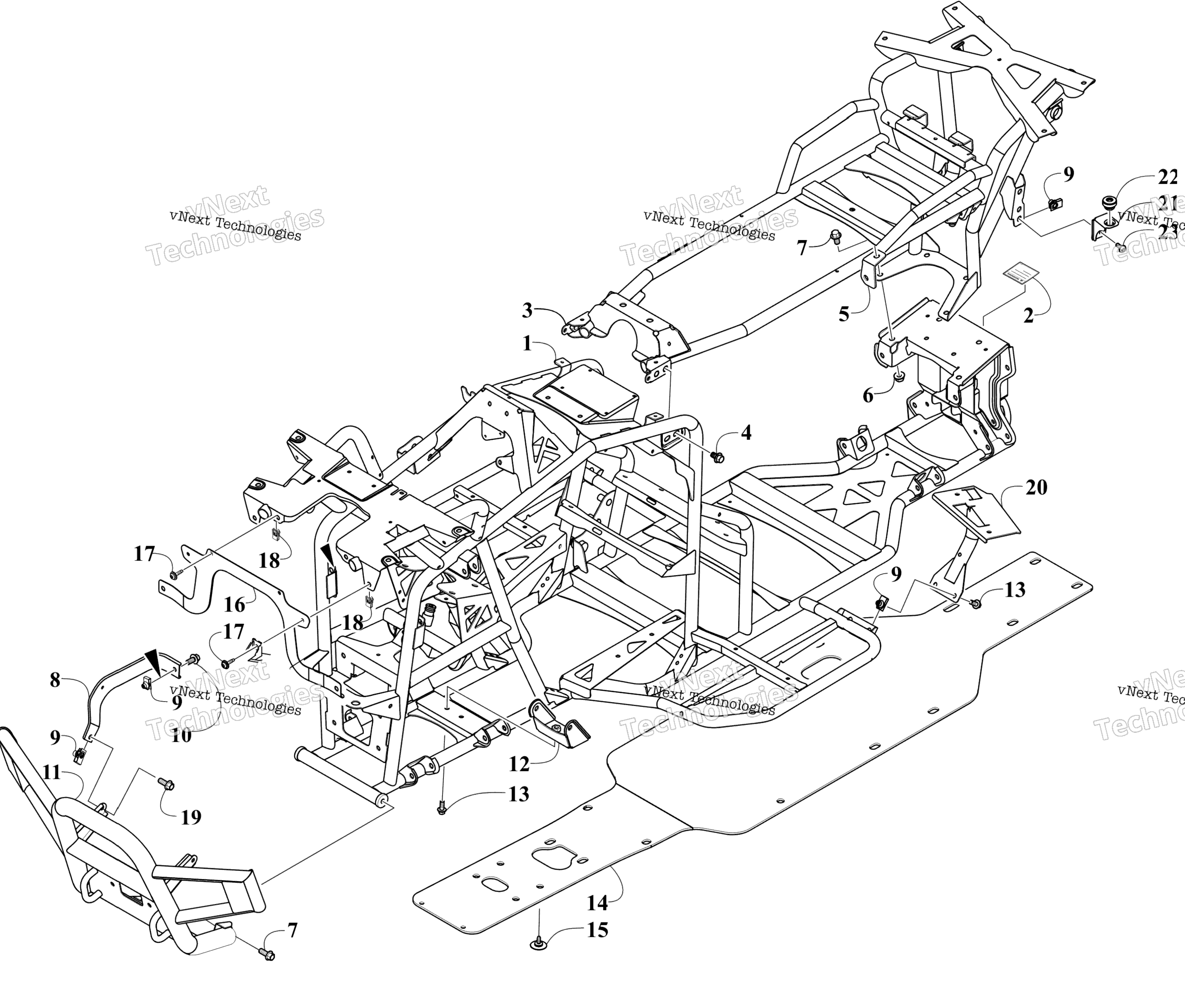

Схема рамы And Related Parts для ALTERRA 600 TRV XT EPS 50 PHANTOM GRAY (A2024AMQ2PCAP)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Main art. 9606-042
По запросу
2
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
3
Frame, Rear art. 9606-039
По запросу
4
Screw, Cap art. 8409-017
По запросу
5
Bracket, Arm - Upper - Left art. 9606-361
По запросу
5
Bracket, Arm - Upper - Right art. 9606-360
По запросу
6
Nut, Lock art. 1423-335
По запросу
7
Screw, Cap art. 8409-025
По запросу
8
Mount, Bumper - Upper - Left art. 9506-837
По запросу
8
Mount, Bumper - Upper - Right art. 9506-836
По запросу
9
Clip, U-Nut art. 1623-640
По запросу
10
Screw, Cap art. 8408-818
По запросу
11
Bumper, Front art. 9506-839
По запросу
12
Bracket, Front Gearcase art. 9506-682
По запросу
13
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
14
Plate, Skid art. 9406-008
По запросу
15
Screw, Self-Tapping art. 1423-109
По запросу
16
Bracket, Headlight art. 9506-786
По запросу
17
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
18
Клипса Arctic Cat art. 0423-577
от 168 ₽
19
Болт Arctic Cat art. 8408-820
от 110 ₽
20
Bracket, Footrest Support - Right art. 9606-123
По запросу
20
Bracket, Footrest Support - Left art. 9606-062
По запросу
21
Bracket, Muffler art. 1512-086
По запросу
22
Grommet art. 2612-186
По запросу
23
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
