модель 2004 года
- Модель Quest 500/650
- Код модели Quest STD

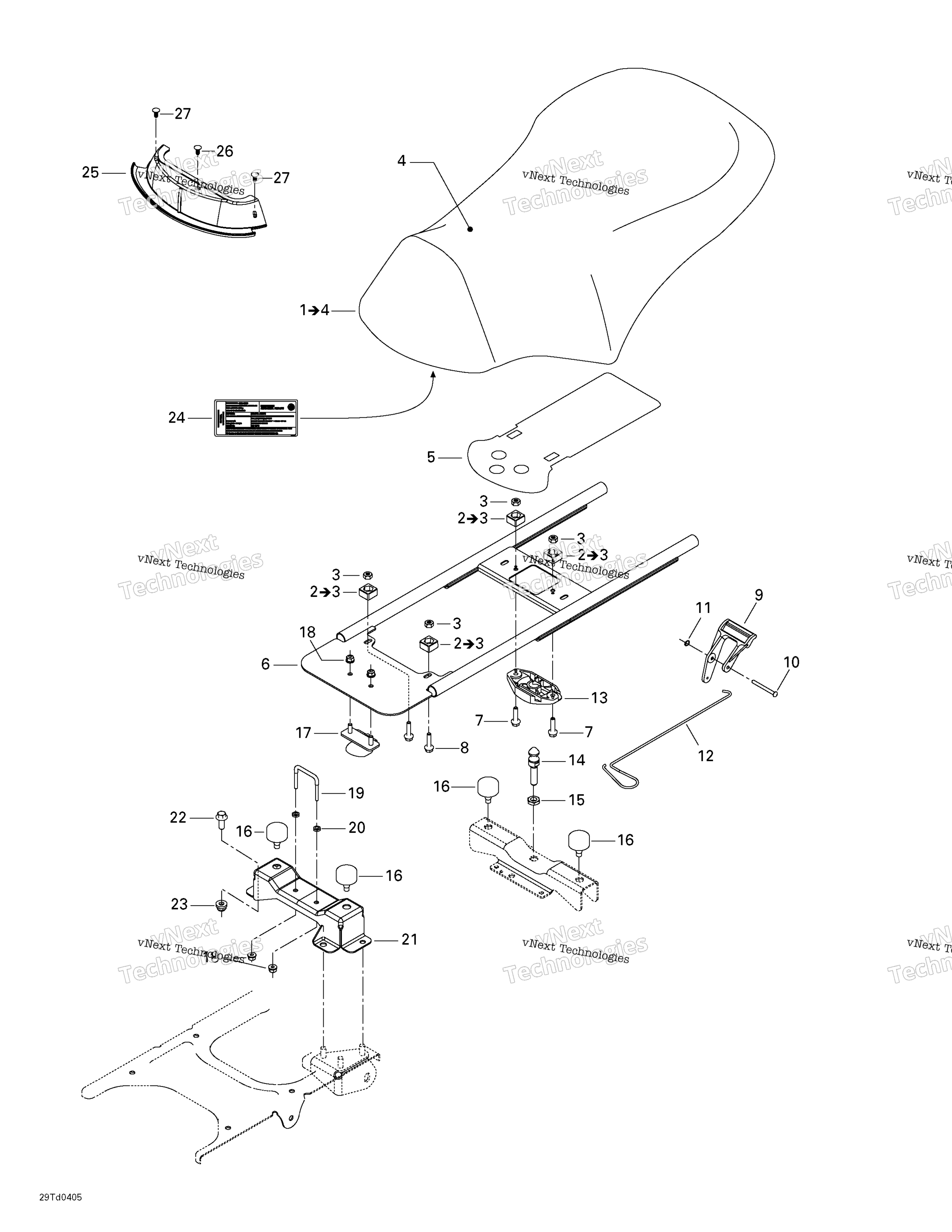

Схема сиденья для Quest STD
Схема
Детали
Номер
Наименование детали
Цена
0
Emission Label art. 704900627
По запросу
1
Seat ass’y Includes 1 - 4. art. 708000238
По запросу
2
Nut Housing Ass’y M6 Includes 2 - 3. art. 708000046
По запросу
3
Elastic Stop Nut M6 art. 232561414
от 368 ₽
4
Seat Cover art. 708000233
По запросу
5
Reflective Sheet art. 708000160
По запросу
6
Seat Support art. 708000299
По запросу
7
Болт М6 х 25 BRP art. 207662544
от 116 ₽
8
Hex. Flanged Screw M6 X 16 art. 207661644
По запросу
9
Lever Latch art. 708000010
По запросу
10
Solid Rivet 3/16 X 1-7/8 art. 293150062
По запросу
11
Push Nut art. 389804300
По запросу
12
Spring art. 708000015
По запросу
13
Latch Base art. 708000034
По запросу
14
Seat Stud art. 291000945
По запросу
15
Гайка Can Am art. 232100600
от 420 ₽
16
Подушка сиденья Can Am art. 708000758
По запросу
17
Seat Hook art. 291001479
По запросу
18
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
19
Seat Hook art. 291000468
По запросу
20
Гайка Can Am art. 232061600
от 263 ₽
21
Seat Support art. 708000088
По запросу
22
Болт Can Am art. 207682044
от 160 ₽
23
Гайка М8 art. 233281414
от 210 ₽
24
Emission label (M-500) art. 704900626
По запросу
25
Heat Shield art. 708000274
По запросу
26
Пистон пластика Can Am art. 293150230
от 290 ₽
27
Avdel Rivet art. 293150027
По запросу
