модель 2004 года
- Модель Traxter 500
- Код модели Traxter Max Std & Max XT

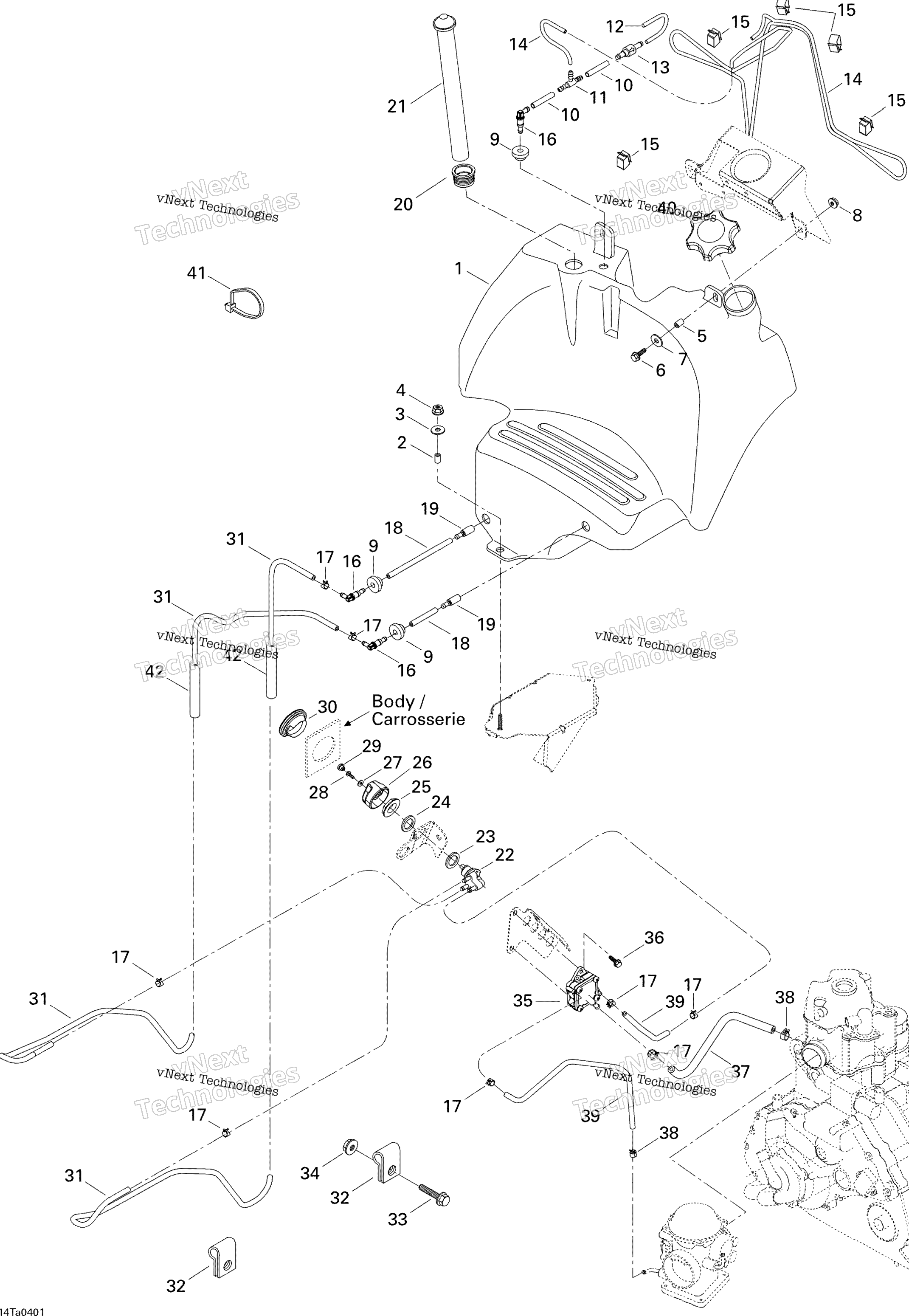

Схема топливного бака для Traxter Max Std & Max XT
Схема
Детали
Номер
Наименование детали
Цена
0
Хомут 350 мм BRP art. 293750008
от 116 ₽
1
Fuel Tank art. 709000025
По запросу
2
Bushing art. 293900028
По запросу
3
Шайба 8 мм BRP art. 234082410
от 263 ₽
4
Гайка М8 art. 233281414
от 210 ₽
5
Bushing art. 293900104
По запросу
6
Болт М6 х 25 BRP art. 207662544
от 116 ₽
7
Шайба BRP art. 224061201
от 221 ₽
8
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
9
Grommet art. 570045500
По запросу
10
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
11
Фитинг BRP art. 414222500
По запросу
12
Vent Hose art. 709000029
По запросу
13
Check Valve art. 275500479
По запросу
14
Vent Hose art. 709000031
По запросу
15
Клипса Can Am art. 414227300
По запросу
16
Elbow Male Connector art. 414580600
По запросу
17
Хомут обжимной Can Am art. 293650042
от 473 ₽
18
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
19
Fuel Filter art. 414865700
По запросу
20
Уплотнитель резиновый BRP art. 293720058
По запросу
21
Fuel Gauge art. 709000078
По запросу
22
Fuel Valve art. 275500098
По запросу
23
Gasket art. 293250004
По запросу
24
Washer art. 250200015
По запросу
25
Hex. Plastic Nut art. 212100009
По запросу
26
Fuel Valve Knob, Black art. 275500263
По запросу
27
Flat Washer 4 mm art. 234040600
По запросу
28
Phillips Screw M4 X 8 art. 208640860
По запросу
29
Black, Cap art. 275500241
По запросу
30
Fuel Valve Grommet art. 709000005
По запросу
31
Hose 1/4 1000MM Long art. 219704439
По запросу
32
Open Clamp art. 709000057
По запросу
33
Болт Can Am art. 207682044
от 160 ₽
34
Гайка М8 art. 233281414
от 210 ₽
35
Насос топливный Can Am Traxter / Quest art. 707200000
от 12 695 ₽
36
Hex. Flanged Screw M6 X 10 art. 210261040
По запросу
37
Hose art. 709000024
По запросу
38
Хомут пружинный BRP art. 414415200
от 263 ₽
39
Hose 1/4 1000MM Long art. 219704439
По запросу
40
Fuel Tank Cap art. 513033025
от 617 ₽
41
Стяжка 142 мм BRP art. 293750002
По запросу
42
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
