модель 2005 года
- Модель Outlander Max 400
- Код модели Outlander MAX 400

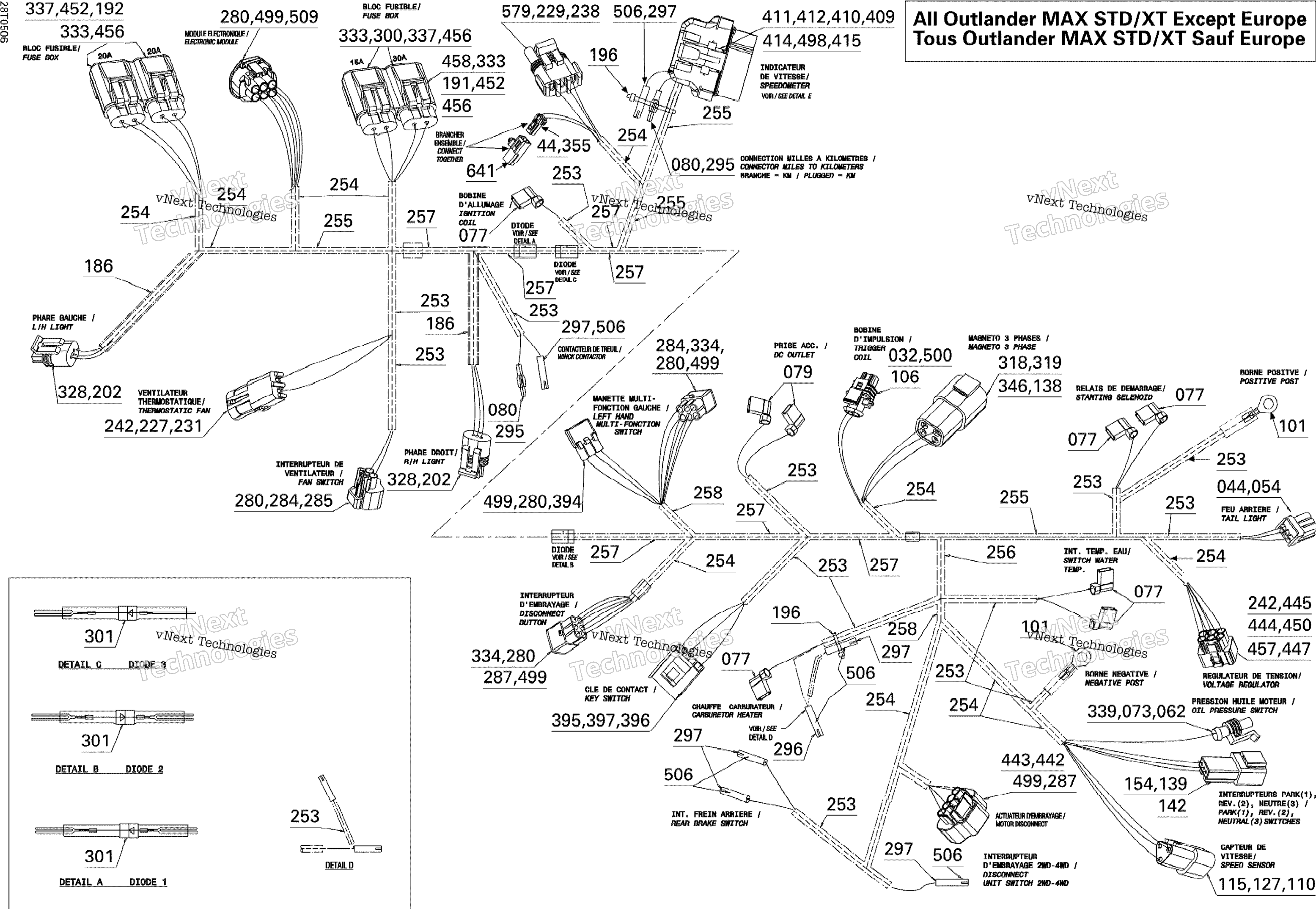

Схема Main жгута для Outlander MAX 400
Схема
Детали
Номер
Наименование детали
Цена
1
Main Harness Ass’y Includes 1 To 641 (Except Europe) art. 710000714
По запросу
32
Разъем электрический Can Am art. 278000998
По запросу
44
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
54
Корпус клеммы BRP art. 515175495
По запросу
62
Электрическая клемма "мама" BRP art. 278001014
от 473 ₽
73
Уплотнение проводки Sea Doo art. 278001013
от 473 ₽
77
Электрическая клемма "мама" BRP art. 409010300
от 578 ₽
79
Female Terminal art. 710000038
По запросу
80
Male Terminal art. 278000230
По запросу
101
Open Barrel Terminal art. 278001392
По запросу
106
Разъем BRP art. 278001005
По запросу
110
Разъем Sea Doo art. 278000631
от 525 ₽
115
Электрическая клемма "папа" art. 278002378
от 1 439 ₽
127
Электрическая клемма "папа" Can Am art. 409207600
от 473 ₽
138
Sealing Cap art. 293000052
По запросу
139
Male Terminal art. 409014800
По запросу
142
Male Housing, 3 Circuits art. 710000044
По запросу
154
Male Lock, 3 Circuits art. 710000043
По запросу
186
Was 705004062 Protector Tube art. 219704424
По запросу
191
Fuse, 30 Amperes art. 410917200
По запросу
192
Предохранитель 20A art. 409003900
от 420 ₽
196
Стяжка 142 мм BRP art. 293750002
По запросу
202
Электрическая клемма "мама" BRP art. 278001114
от 473 ₽
210
Male Connector, 6 Circuits art. 710001540
По запросу
227
Male Terminal art. 409004300
По запросу
231
Корпус разьема BRP art. 278000217
от 987 ₽
242
Диэлектрический колпачок BRP art. 278000218
По запросу
253
Tubing 6 MM 3000MM Long art. 219704425
По запросу
254
Was 409901700 Tubing (9 mm) art. 219704399
По запросу
255
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
256
Tubing 16 MM 1000MM Long art. 219704408
По запросу
257
Was 409901600 Tubing 19mm art. 219704398
По запросу
280
Электрическая клемма "мама" BRP art. 409012100
от 473 ₽
284
Уплотнение электропроводки Ski Doo art. 409012300
По запросу
285
Корпус разъема проводки 2-х штекерный BRP art. 710000078
По запросу
287
Заглушка разъема Can Am art. 710000080
По запросу
295
Электрическая клемма "мама" BRP art. 278001009
По запросу
296
Insulated Sheath art. 278000770
По запросу
297
Insulated Sheath art. 278001007
По запросу
300
Fuse, 15 Amperes art. 278000343
По запросу
301
Diode art. XXXX
По запросу
318
Female Housing, 4 Circuits art. 278001477
По запросу
319
Male Terminal art. 515175568
По запросу
328
Male Terminal Housing, 3 Circuits art. 278001467
По запросу
333
Fuse Holder art. 278001325
По запросу
334
Female Housing, 6 Circuits art. 710000081
По запросу
336
Rubber Envelope Terminal art. 710000115
По запросу
337
Электрическая клемма мама Can Am art. 710000113
от 683 ₽
338
Female Terminal art. 710000114
По запросу
339
Male Housing, 1 Circuit art. 278001012
По запросу
346
Male Wedge, 4 Circuits art. 278001478
По запросу
355
Female Housing, 2 Circuits art. 515175658
По запросу
394
Female Terminal Housing, 3 Circuits art. 710000275
По запросу
395
Электрическая клемма мама Can Am art. 710000274
от 987 ₽
396
Female Terminal Housing, 4 Circuits art. 710000272
По запросу
397
Lock, 4 Circuits art. 710000273
По запросу
409
Plug art. 515175812
По запросу
410
Female Terminal Housing, 24 Circuits art. 409204600
По запросу
411
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
412
Wire Seal art. 515175803
По запросу
414
Lock art. 515175805
По запросу
415
Female Terminal art. 515175806
По запросу
435
Female Terminal art. 409009500
По запросу
444
Male Terminal Housing, 6 Circuits art. 710000336
По запросу
445
Joint Seal art. 710000337
По запросу
447
Secondary Lock art. 710000339
По запросу
450
Cap art. 710000343
По запросу
452
Крышка блока предохранителей Can Am art. 710000342
от 1 491 ₽
456
Прокладка Can Am art. 278000805
от 420 ₽
457
Female Terminal art. 710000356
По запросу
458
Электрическая клемма мама Can Am art. 710000357
По запросу
498
Корпус разъема BRP art. 710000399
По запросу
499
Уплотнитель разъема Can Am art. 710000402
По запросу
500
Wire Seal art. 710000403
По запросу
506
Female Terminal art. 710000421
По запросу
509
Female Terminal Housing, 6 Circuits art. 710000474
По запросу
641
Корпус разъема Can Am art. 710000667
По запросу
