модель 2005 года
- Модель Traxter 500
- Код модели Traxter CVT (500, 650, 650 XT)

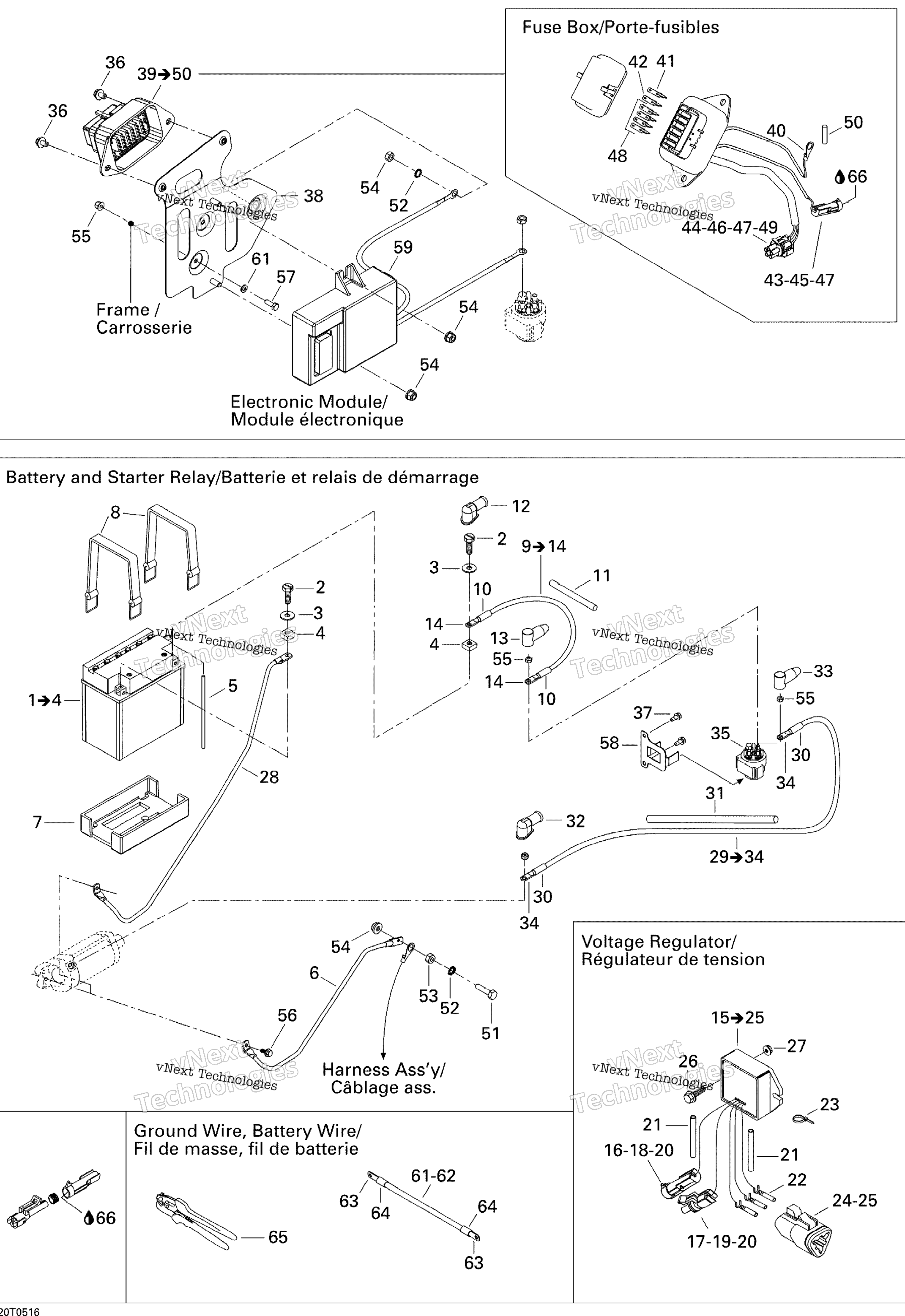

Схема электрооборудования System для Traxter CVT (500, 650, 650 XT)
Схема
Детали
Номер
Наименование детали
Цена
1
Аккумулятор BRP art. 278001756
По запросу
2
Hex. Screw M6 X 16 art. 207161644
По запросу
3
Flat Washer 6 mm art. 211200018
По запросу
4
Гайка М6 BRP art. 232061414
от 168 ₽
5
Was 415110000 Polyurethane Hose 5.2 mm art. 219704414
По запросу
6
Engine Ground Cable art. 710000177
По запросу
7
Lower Battery Pad art. 278001976
По запросу
8
Фиксатор АКБ резиновый Can Am art. 293850097
По запросу
9
Battery Positive Cable Includes 9 to 14 / Traxter CVT STD art. XXXX
По запросу
10
Was 710000483 Heat Shrink Tubing art. 219704447
По запросу
11
Protector Tube, 9 mm art. 710000497
По запросу
12
Колпачок клеммы АКБ Can Am art. 710000495
от 1 187 ₽
13
колпачок защитный проводки Can Am art. 710000526
По запросу
14
Open Barrel art. 710000530
По запросу
15
Реле регулятор Can Am Quest / Traxter ( снято с производства ) art. 710000449
По запросу
16
Разьем art. 278000222
от 420 ₽
17
Электрическая клемма "мама" BRP art. 278000223
от 473 ₽
18
Female Housing, 1 Circuit art. 278000161
По запросу
19
Male Housing, 1 Circuit art. 278000219
По запросу
20
Диэлектрический колпачок BRP art. 278000218
По запросу
21
Low Temperature Vinyl Tubing art. 409901300
По запросу
22
Female Terminal art. 710000034
По запросу
23
Хомут пластиковый BRP art. 293750001
от 168 ₽
24
Корпус разъема art. 278002375
от 3 528 ₽
25
Электрическая клемма "мама" Can Am art. 409207200
от 525 ₽
26
Болт М6 х 25 BRP art. 207662544
от 116 ₽
27
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
28
Engine Ground Cable art. 710000211
По запросу
29
Starter Positive Cable Includes 29 to 34 art. XXXX
По запросу
30
Was 710000483 Heat Shrink Tubing art. 219704447
По запросу
31
Protector Tube, 9 mm art. 710000497
По запросу
32
Колпачок клеммы АКБ Can Am art. 710000495
от 1 187 ₽
33
колпачок защитный проводки Can Am art. 710000526
По запросу
34
Open Barrel art. 710000530
По запросу
35
Реле стартера BRP art. 710000344
По запросу
36
Hex. Flanged Screw M6 X 10 art. 210261050
По запросу
37
Hex. Self-threaded Screw 1/4"-20 X 3/4" art. 250000061
По запросу
38
Bracket Module, Black art. 710000443
По запросу
39
Терминал предохранителей Can Am art. 710000579
По запросу
40
Open Barrel Terminal art. 278001392
По запросу
41
Fuse, 30 Amperes art. 410917200
По запросу
42
Предохранитель 20A art. 409003900
от 420 ₽
43
Male Terminal art. 409004300
По запросу
44
Female Terminal art. 409007300
По запросу
45
Female Housing, 1 Circuit art. 278000161
По запросу
46
Диэлектрический колпачок BRP art. 278000218
По запросу
47
Резиновый сальник проводки art. 710000048
По запросу
48
Fuse, 15 Amperes art. 278000343
По запросу
49
Корпус разъема Can Am (снято с производства ) art. 710000106
По запросу
50
Shrink Tubing art. 710000482
По запросу
51
Болт BRP art. 207162544
По запросу
52
Шайба BRP art. 234461608
от 263 ₽
53
Гайка М6 BRP art. 232061414
от 168 ₽
54
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
55
Hex. Flanged Elastic Nut M5 art. 233251414
от 326 ₽
56
Болт Can Am art. 207561644
от 368 ₽
57
Hex. Screw M5 X 14 art. 207151444
По запросу
58
Solenoid Support, Black art. 710000300
По запросу
59
Electronic Module art. 710000596
По запросу
60
Flat Washer M5 art. 234051410
По запросу
61
Ground Cable Battery, no 6, meter) art. 278001680
По запросу
62
Cable Battery, no 6, meter) art. 278001690
По запросу
63
Terminal 45°, Big Hole art. 278001686
По запросу
63
Terminal 30°, 2 Holes art. 278001776
По запросу
63
Flat Terminal, Big Hole art. 278001685
По запросу
63
Terminal 90°, Big Hole art. 278001687
По запросу
63
Flat Terminal art. 278001688
По запросу
63
Terminal 90°, Small Hole art. 278001684
По запросу
63
Terminal 45°, Small Hole art. 278001683
По запросу
63
Terminal 45°, Small Hole art. 278001682
По запросу
64
Was 710000483 Heat Shrink Tubing art. 219704447
По запросу
65
Crimp Plier art. 529035730
По запросу
66
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
