модель 2005 года
- Модель Traxter 500
- Код модели Traxter XT

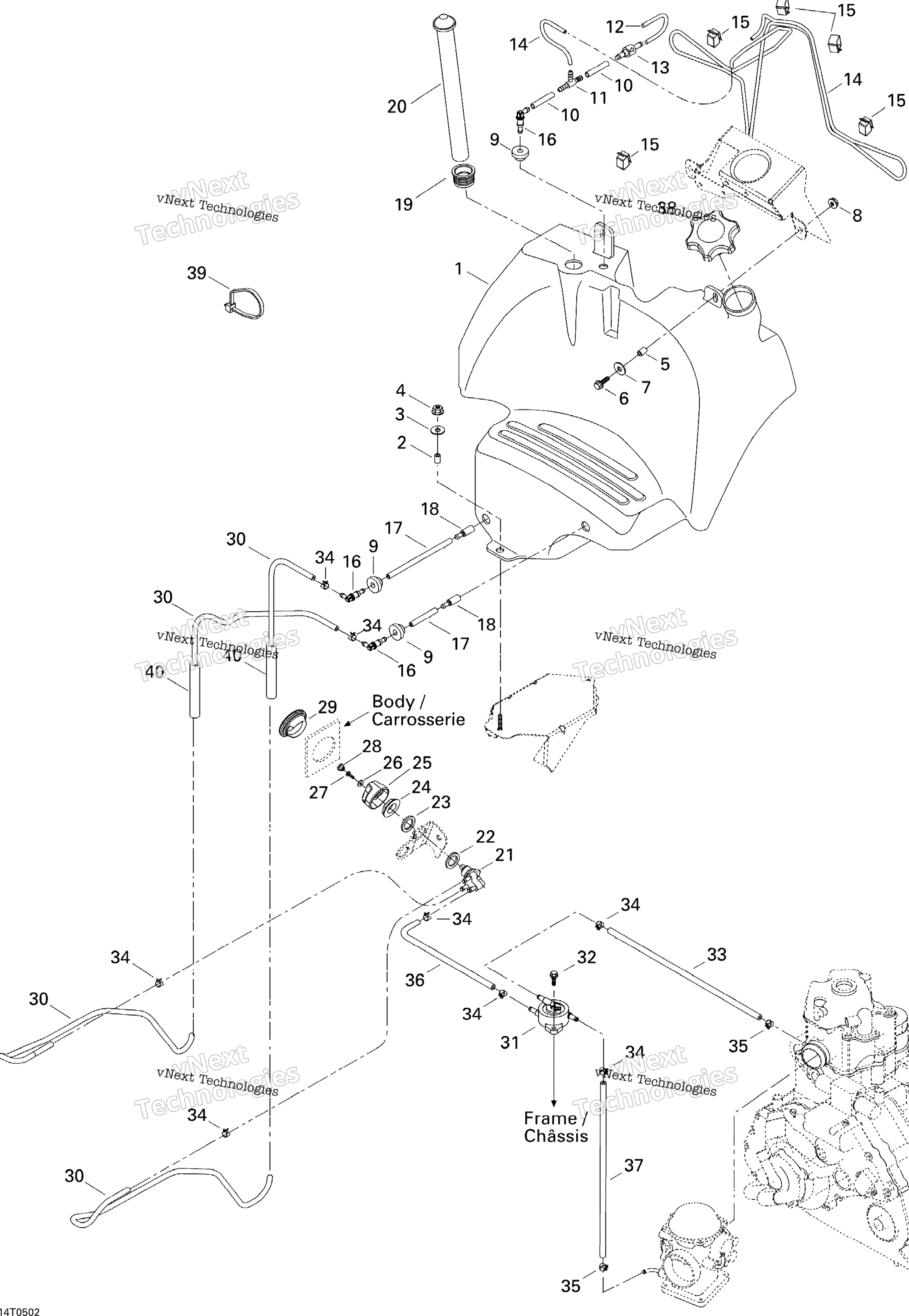

Схема топливной системы для Traxter XT
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank art. 709000025
По запросу
2
Bushing art. 293900028
По запросу
3
Шайба 8 мм BRP art. 234082410
от 263 ₽
4
Гайка М8 art. 233281414
от 210 ₽
5
Bushing art. 293900104
По запросу
6
Болт М6 х 25 BRP art. 207662544
от 116 ₽
7
Шайба BRP art. 224061201
от 221 ₽
8
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
9
Grommet art. 570045500
По запросу
10
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
11
Фитинг BRP art. 414222500
По запросу
12
Vent Hose art. 709000029
По запросу
13
Check Valve art. 275500479
По запросу
14
Vent Hose art. 709000031
По запросу
15
Клипса Can Am art. 414227300
По запросу
16
Elbow Male Connector art. 414580600
По запросу
17
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
18
Fuel Filter art. 414865700
По запросу
19
Уплотнитель резиновый BRP art. 293720058
По запросу
20
Fuel Gauge art. 709000078
По запросу
21
Fuel Valve art. 275500098
По запросу
22
Gasket art. 293250004
По запросу
23
Washer art. 250200015
По запросу
24
Hex. Plastic Nut art. 212100009
По запросу
25
Fuel Valve Knob, Black art. 275500263
По запросу
26
Flat Washer 4 mm art. 234040600
По запросу
27
Phillips Screw M4 X 8 art. 208640860
По запросу
28
Black, Cap art. 275500241
По запросу
29
Fuel Valve Grommet art. 709000005
По запросу
30
Hose 1/4 1000MM Long art. 219704439
По запросу
31
Gas Pump art. 709000103
По запросу
32
Болт BRP art. 210261650
По запросу
33
Hose art. 709000024
По запросу
34
Хомут обжимной Can Am art. 293650042
от 473 ₽
35
Хомут пружинный BRP art. 414415200
от 263 ₽
36
Hose 1/4 1000MM Long art. 219704439
По запросу
37
Gas Hose art. 709000104
По запросу
38
Fuel Tank Cap art. 513033025
от 617 ₽
39
Стяжка 142 мм BRP art. 293750002
По запросу
39
Tie-Rap 180 mm art. 414115200
По запросу
39
Хомут 350 мм BRP art. 293750008
от 116 ₽
40
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
