модель 2005 года
- Модель Traxter Max
- Код модели Traxter Max CVT 650

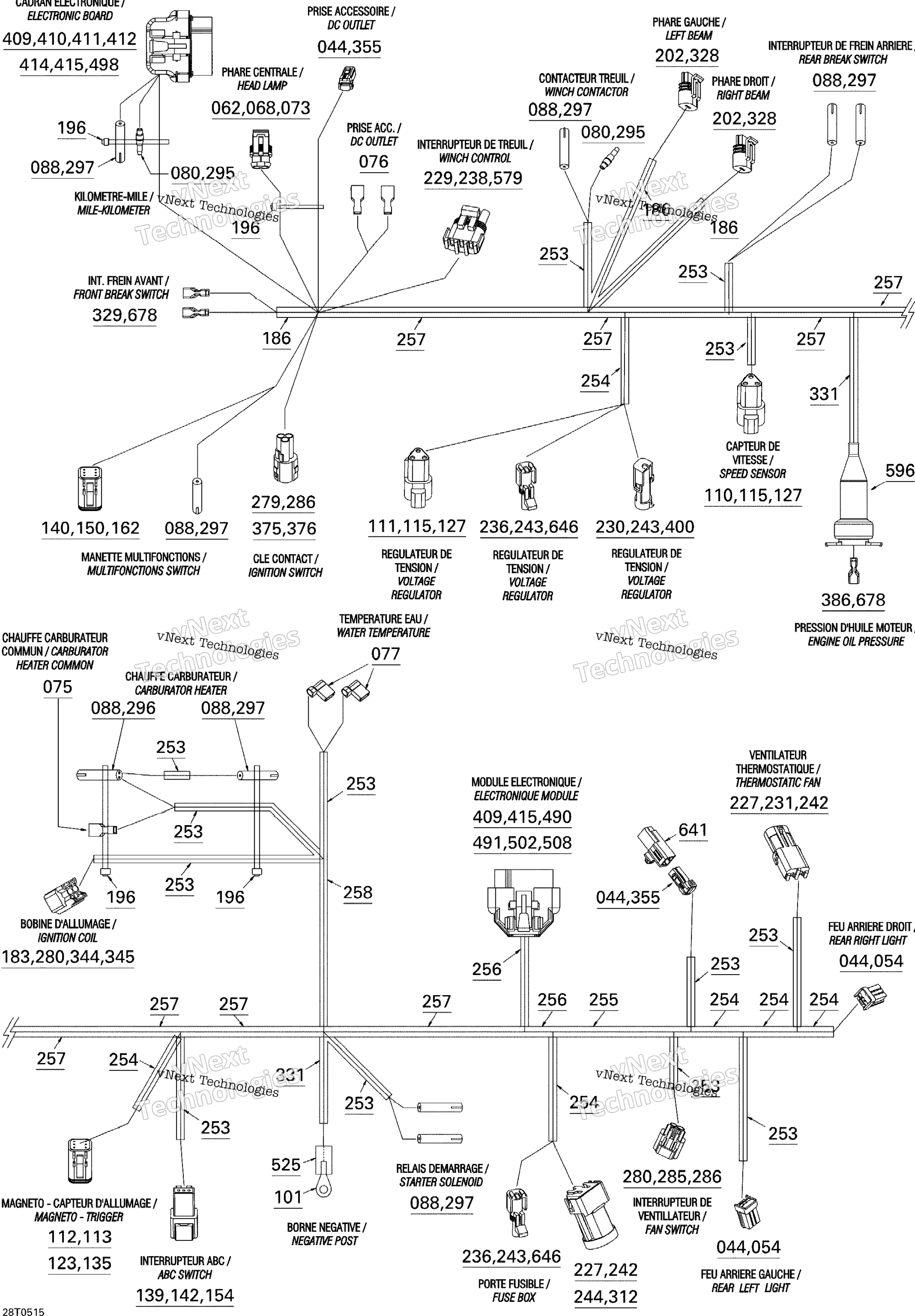

Схема электрооборудования Harness, Frame для Traxter Max CVT 650
Схема
Детали
Номер
Наименование детали
Цена
1
Harness Ass’y Includes 001 to 678 art. 710000687
По запросу
44
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
54
Корпус клеммы BRP art. 515175495
По запросу
62
Электрическая клемма "мама" BRP art. 278001014
от 473 ₽
68
Штекер "Мама" BRP art. 409209500
По запросу
73
Уплотнение проводки Sea Doo art. 278001013
от 473 ₽
75
Female Terminal art. 409010700
По запросу
76
Female Terminal art. 409010800
По запросу
77
Электрическая клемма "мама" BRP art. 409010300
от 578 ₽
80
Male Terminal art. 278000230
По запросу
88
Электрическая клемма "мама" BRP art. 278001009
По запросу
101
Open Barrel Terminal art. 278001392
По запросу
110
Разъем Sea Doo art. 278000631
от 525 ₽
111
Электрическая клемма Sea Doo art. 515175823
от 525 ₽
112
Female Terminal art. 278000632
По запросу
113
Female Terminal art. 278001661
По запросу
115
Электрическая клемма "папа" art. 278002378
от 1 439 ₽
123
Male Connector, 6 Circuits art. 710001540
По запросу
127
Электрическая клемма "папа" Can Am art. 409207600
от 473 ₽
135
Male Lock, 6 Circuits art. 278000737
По запросу
139
Male Terminal art. 409014800
По запросу
140
Female Terminal art. 409015100
По запросу
142
Male Housing, 3 Circuits art. 710000044
По запросу
150
Female Housing, 6 Circuits art. 409015400
По запросу
154
Male Lock, 3 Circuits art. 710000043
По запросу
162
Female Lock, 6 Circuits art. 409014900
По запросу
183
Wire Seal art. 710000189
По запросу
186
Was 705004062 Protector Tube art. 219704424
По запросу
196
Стяжка 142 мм BRP art. 293750002
По запросу
202
Электрическая клемма "мама" BRP art. 278001114
от 473 ₽
227
Male Terminal art. 409004300
По запросу
229
Электрическая клемма "мама" BRP art. 278000223
от 473 ₽
230
Female Housing, 1 Circuit art. 278000161
По запросу
231
Корпус разьема BRP art. 278000217
от 987 ₽
236
Male Housing, 1 Circuit art. 278000219
По запросу
238
Male Housing, 3 Circuits art. 278000273
По запросу
242
Диэлектрический колпачок BRP art. 278000218
По запросу
243
Резиновый сальник проводки art. 710000048
По запросу
244
Wire Seal art. 278000216
По запросу
253
Tubing 6 MM 3000MM Long art. 219704425
По запросу
254
Was 409901700 Tubing (9 mm) art. 219704399
По запросу
255
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
256
Tubing 16 MM 1000MM Long art. 219704408
По запросу
257
Was 409901600 Tubing 19mm art. 219704398
По запросу
258
Tubing 10 MM 1000MM Long art. 219704407
По запросу
267
Was 409901600 Tubing 19mm art. 219704398
По запросу
279
Электрическая клемма Ski-doo art. 409011300
По запросу
280
Электрическая клемма "мама" BRP art. 409012100
от 473 ₽
285
Корпус разъема проводки 2-х штекерный BRP art. 710000078
По запросу
286
Уплотнение электропроводки Ski Doo art. 409012300
По запросу
295
Чехол клеммы проводки Sea Doo art. 278001008
По запросу
296
Insulated Sheath art. 278000770
По запросу
297
Insulated Sheath art. 278001007
По запросу
312
Корпус разъема проводки Can Am art. 710000107
По запросу
328
Male Terminal Housing, 3 Circuits art. 278001467
По запросу
329
Электрическая клемма "мама" BRP art. 710000082
По запросу
331
Was 710000244 Protector Tube 4 mm art. 219704446
По запросу
344
Femelle Housing, 2 Circuits art. 278001637
По запросу
345
Secondary Lock art. 278001640
По запросу
355
Female Housing, 2 Circuits art. 515175658
По запросу
375
Male Terminal art. 710000218
По запросу
376
Femelle Housing, 3 Circuits art. 710000219
По запросу
386
Female Terminal art. 710000255
По запросу
400
Lanyard Safety art. 278002203
По запросу
409
Plug art. 515175812
По запросу
410
Заглушка разъема BRP art. 515175801
По запросу
411
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
412
Wire Seal art. 515175803
По запросу
414
Lock art. 515175805
По запросу
415
Female Terminal art. 515175806
По запросу
490
Seal Wire art. 710000394
По запросу
491
Female Housing art. 710000395
По запросу
498
Корпус разъема BRP art. 710000399
По запросу
502
Housing art. 710000413
По запросу
508
Retainer Block art. 710000424
По запросу
525
Shrink Tubing art. 710000482
По запросу
579
Wire Seal art. 710000504
По запросу
596
Cap art. 710000670
По запросу
641
Корпус разъема Can Am art. 710000667
По запросу
646
Female Terminal art. 710000682
По запросу
678
Shrink Tubing art. 710000750
По запросу
