модель 2007 года
- Модель Outlander Max 400
- Код модели Outlander MAX 400 STD 4 X 4

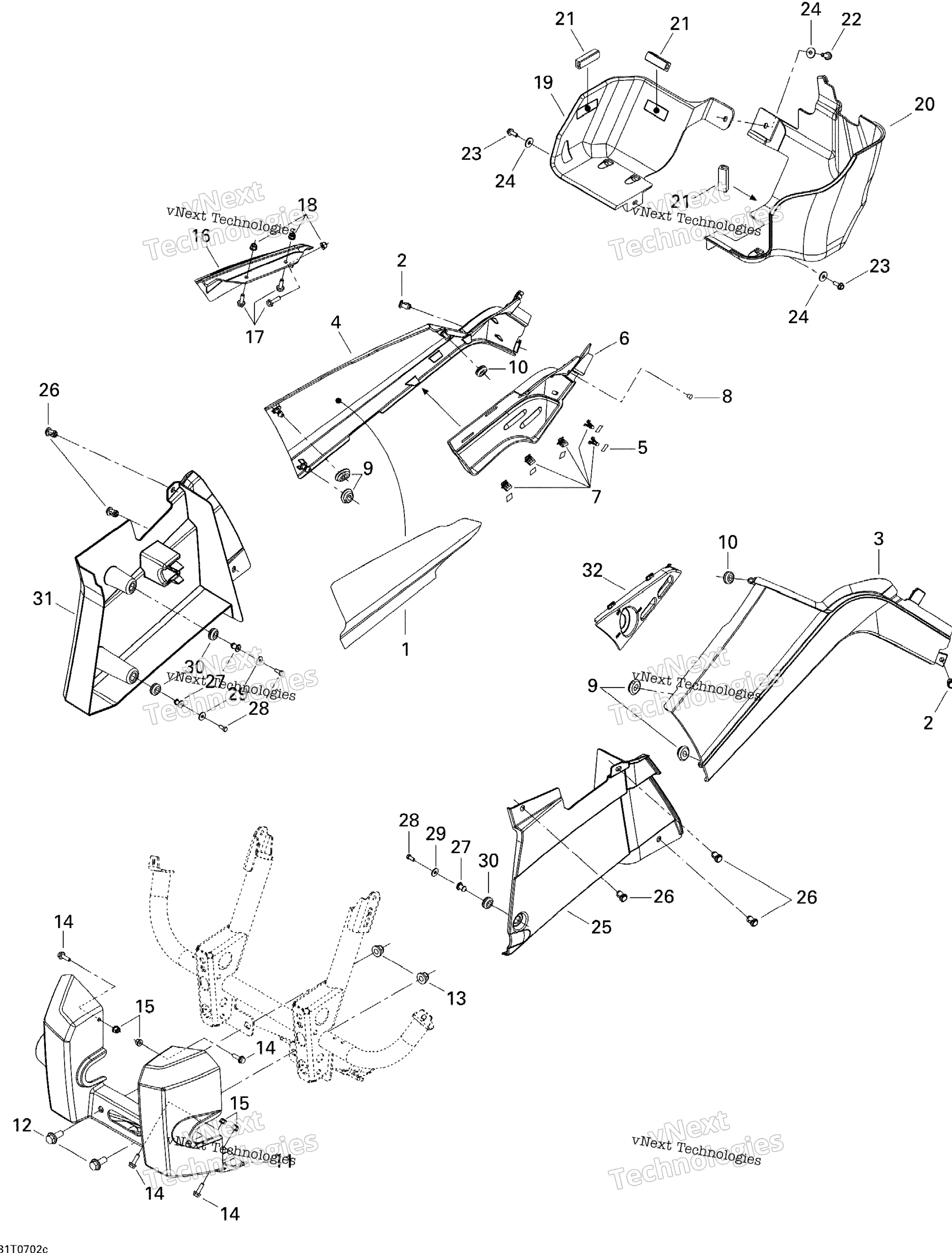

Схема кузов и аксессуары 3, Std для Outlander MAX 400 STD 4 X 4
Схема
Детали
Номер
Наименование детали
Цена
1
Reflective Sheet art. 705000750
По запросу
2
Пистон пластика Can Am art. 293150230
от 290 ₽
3
LH Side Panel Camo art. 705002254
По запросу
3
LH Side Panel Yellow art. 705003498
По запросу
3
LH Side Panel Laurentian Green art. 705003651
По запросу
3
LH Side Panel Viper Red art. 705003499
По запросу
4
RH Side Panel Viper Red art. 705003502
По запросу
4
RH Side Panel Laurentian Green art. 705003652
По запросу
4
RH Side Panel Yellow art. 705003501
По запросу
4
RH Side Panel Camo art. 705002256
По запросу
5
Reflective Sheet art. 705000809
По запросу
6
Muffler Cover art. 705001685
По запросу
7
Клипса Can Am art. 517302785
от 130 ₽
8
Заглушка пластика BRP art. 293830005
По запросу
9
Шайба резиновая Can Am art. 705005156
от 683 ₽
10
Втулка крепления пластика art. 705003264
от 578 ₽
11
Пластиковая накладка переднего бампера Can Am art. 705003495
По запросу
12
Болт М10х25 BRP art. 207602544
от 160 ₽
13
Гайка М10 Can Am art. 233201414
от 160 ₽
14
Болт М6 х 20 BRP art. 207662044
от 263 ₽
15
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
16
Пластиковая накладка режимов переключения передач Can Am art. 705001529
По запросу
17
Болт М6 х 20 BRP art. 207662044
от 263 ₽
18
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
19
RH Tank Protector art. 705000554
По запросу
20
LH Tank Protector art. 705002176
По запросу
21
Was 293200017 Neoprene Seal art. 219704365
По запросу
22
Болт Can Am art. 207561644
от 368 ₽
23
Болт М6х12 BRP art. 210261250
от 160 ₽
24
Шайба BRP art. 250200082
от 263 ₽
25
LH Inner Fender art. 705000652
По запросу
26
Пистон пластика Can Am art. 293150230
от 290 ₽
27
Втулка Ski Doo art. 517303439
от 420 ₽
28
Винт-саморез K50X16 BRP art. 250000720
от 810 ₽
29
Шайба BRP art. 391301600
от 60 ₽
30
Втулка резиновая art. 709000582
от 525 ₽
31
Боковая панель Can Am art. 705002640
По запросу
32
Valve Support art. 705001691
По запросу
