модель 2007 года
- Модель Rally
- Код модели Rally 175

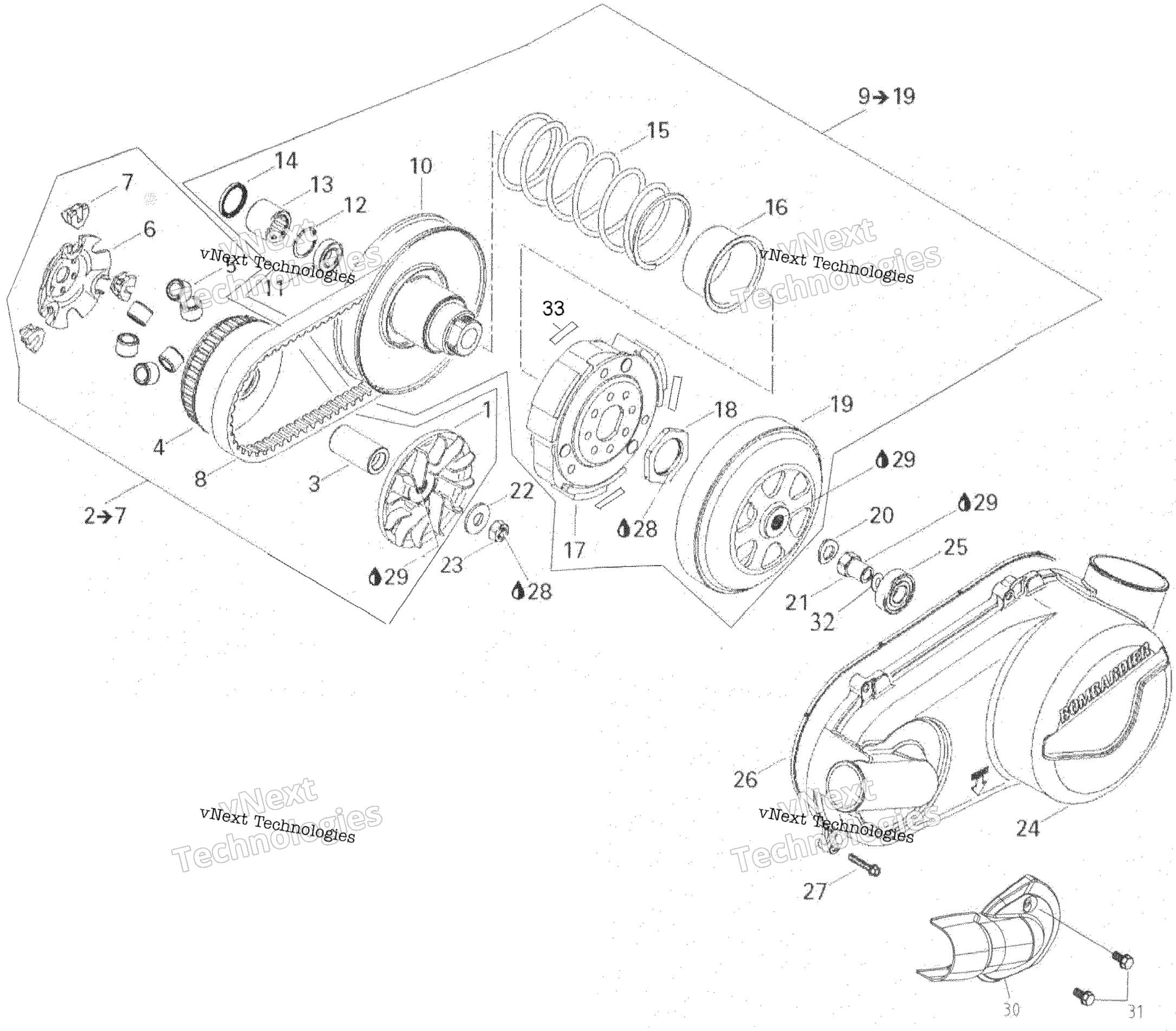

Схема шкива System для Rally 175
Схема
Детали
Номер
Наименование детали
Цена
1
Fixed Pulley art. 420280092
По запросу
2
CVT Drive Unit Ass’y Includes 2 to 7 art. 420296785
По запросу
3
Spacer art. 420233779
По запросу
4
Primary Drive Pulley art. XXXX
По запросу
5
Roller Kit art. 420281310
По запросу
6
Ramp Plate art. XXXX
По запросу
7
Slide Piece, 3 Pieces art. 420281320
По запросу
8
V-Belt art. A23100179000
По запросу
9
CVT Driven Unit Ass’y Includes 9 to 19 art. XXXX
По запросу
10
CVT Driven Unit art. 420684011
По запросу
11
Ball Bearing art. 420632420
По запросу
12
Retaining Ring art. 420945615
По запросу
13
Sprag Clutch art. 420659400
По запросу
14
Oil Seal art. 420631090
По запросу
15
Spring art. 420239402
По запросу
16
Spring Seat art. 420627172
По запросу
17
Clutch Ass’y art. 420659252
По запросу
18
Hex. Nut M10 art. 420242040
По запросу
19
Clutch Drum art. 420259664
По запросу
20
Lock Washer art. 420945754
По запросу
21
Nut M12 art. 420242230
По запросу
22
Thrust Washer art. 420227180
По запросу
23
Hex. Nut M12 art. 420242515
По запросу
24
Transmission Cover art. A11341179000
По запросу
25
Ball Bearing art. A961006203LLU
По запросу
26
Rubber Gasket art. A11359179000
По запросу
27
Hex. Flanged Screw M6 X 30 art. 420241941
По запросу
28
Loctite 243, 10 ml art. 293800060
По запросу
29
Was 293800070 Loctite 767 art. 219704461
По запросу
30
CVTCover art. A11347179000
По запросу
31
Torx Screw M6 X 12 art. A9151006012
По запросу
32
Кольцо резиновое Can Am art. 293300058
По запросу
33
Spring Plate art. A22540201000
По запросу
