модель 2001 года
- Модель TRX350 Rancher
- Код модели TRX350FE 2A

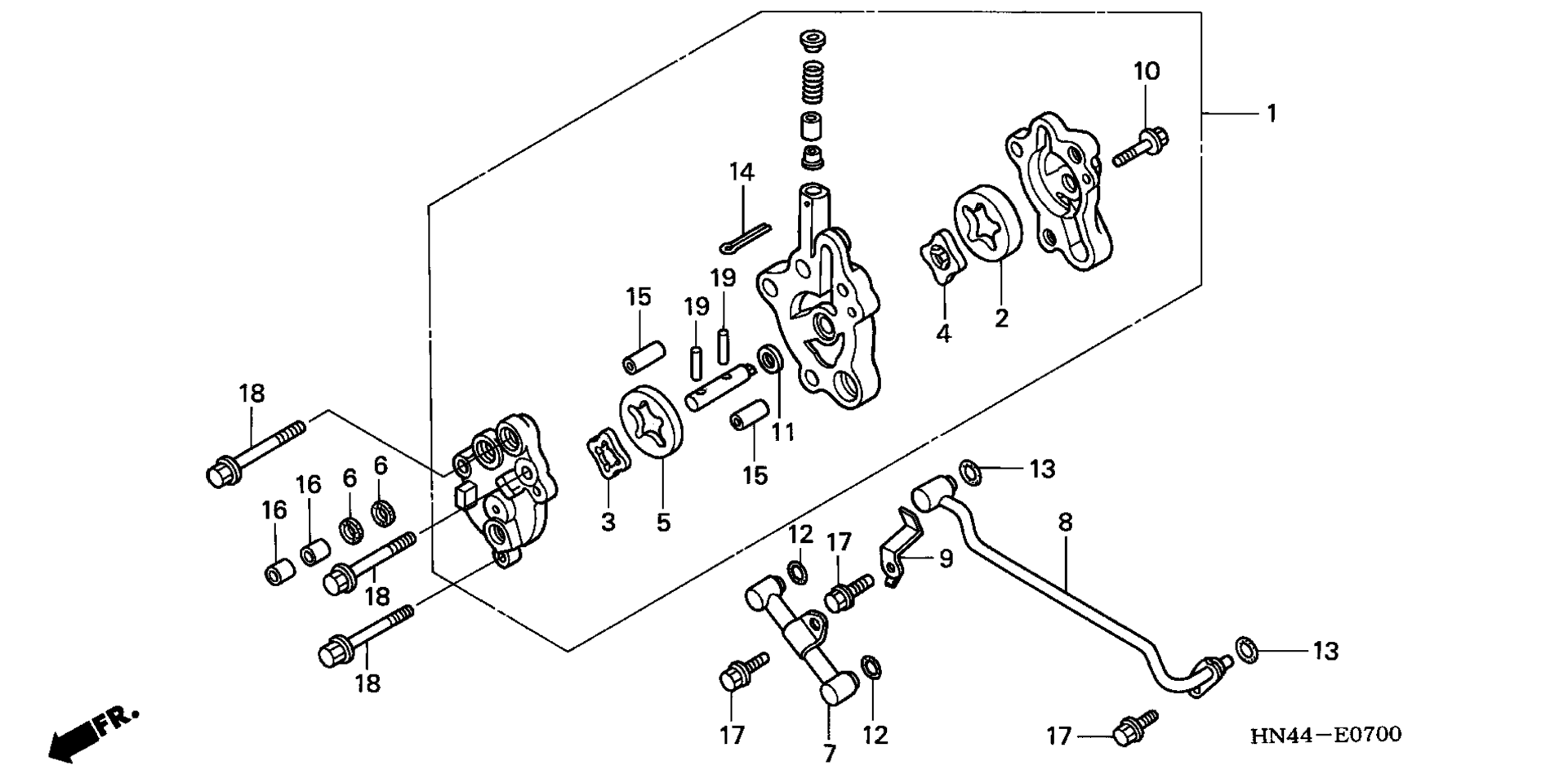

Схема масляного насоса для TRX350FE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., OIL art. 15100-HN5-670
По запросу
2
ROTOR (OUTER) art. 15122-MG3-000
По запросу
3
ROTOR B, OIL PUMP (INNER) art. 15121-KCZ-000
По запросу
4
ROTOR (INNER) art. 15121-MG3-000
По запросу
5
ROTOR B, OIL PUMP (OUTER) art. 15122-KCZ-000
По запросу
6
SEAL, RUBBER art. 15152-HN5-671
По запросу
7
PIPE A, OIL art. 15310-HN5-670
По запросу
8
PIPE B, OIL art. 15320-HN5-670
По запросу
9
PLATE B, OIL PIPE FIXING art. 15325-HN5-670
По запросу
10
BOLT, FLANGE (5X25) (CT200) art. 90014-KCZ-000
По запросу
11
WASHER, THRUST (11MM) art. 90456-333-000
По запросу
12
O-RING (11X1.9) (NOK) art. 91303-HA0-004
По запросу
13
O-RING (10X2) (ARAI) art. 91304-HA5-003
По запросу
14
PIN, SPLIT (3.0X30) art. 94201-30450
По запросу
15
PIN, DOWEL (8X20) art. 94301-08200
По запросу
16
PIN, DOWEL (10X12) art. 94301-10120
По запросу
17
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
18
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
19
ROLLER (4X15.8) art. 96220-40158
По запросу
