модель 2001 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA A

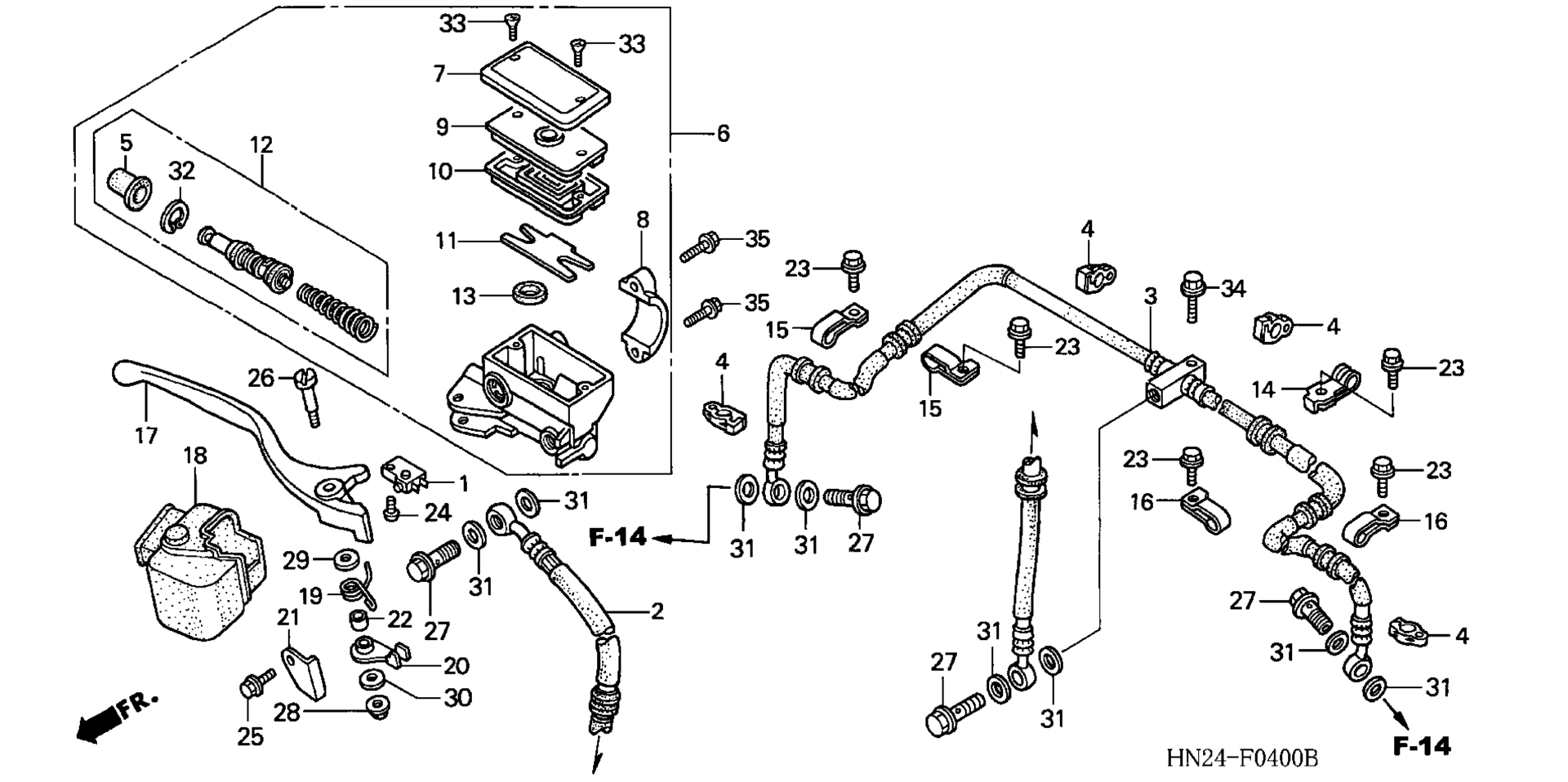

Схема переднего главного цилиндра тормоза (TRX500FA'01-'04/FGA'04) для TRX500FA A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP (TATEISHI) art. 35340-HR0-305
По запросу
2
HOSE A, FR. BRAKE art. 45126-HN2-003
По запросу
3
HOSE B, FR. BRAKE art. 45127-HN2-003
По запросу
4
CLIP, BRAKE HOSE art. 45401-HM5-850
По запросу
5
BOOT art. 45504-410-003
По запросу
6
MASTER CYLINDER SUB-ASSY., FR. art. 45510-HN2-006
По запросу
7
CAP, MASTER CYLINDER art. 45513-KE5-026
По запросу
8
HOLDER, MASTER CYLINDER art. 45517-MA5-671
По запросу
9
PLATE, DIAPHRAGM art. 45518-MB4-671
По запросу
10
DIAPHRAGM art. 45520-MA5-672
По запросу
11
FLOAT, FR. MASTER CYLINDER (NISSIN) art. 45523-HC5-971
По запросу
12
MASTER CYLINDER SET art. 45530-HC5-006
По запросу
13
SEPARATOR art. 46666-961-013
По запросу
14
CLAMP A, FR. BRAKE HOSE art. 51207-HN2-000
По запросу
15
CLAMP C, R. FR. BRAKE HOSE art. 51208-HM4-850
По запросу
16
CLAMP C, L. FR. BRAKE HOSE art. 51209-HM4-850
По запросу
17
LEVER, R. HANDLE art. 53175-HN2-003
По запросу
18
COVER, R. HANDLE art. 53176-HN2-006
По запросу
19
SPRING, HANDLE SUB-ARM art. 53184-HN2-006
По запросу
20
SUB-ARM, HANDLE art. 53185-HN2-000
По запросу
21
GUARD, HANDLE SUB-ARM art. 53186-HN2-006
По запросу
22
COLLAR, HANDLE SUB-ARM art. 53187-HN2-000
По запросу
23
BOLT, FLANGE (6X10) art. 90107-HC5-000
По запросу
24
SCREW-WASHER (4X14) art. 93893-04014-07
По запросу
25
BOLT, FLANGE (6X14) art. 90112-GW3-000
По запросу
26
BOLT, HANDLE LEVER art. 90114-HN2-000
По запросу
27
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
28
NUT, U (6MM) art. 90301-473-003
По запросу
29
WASHER art. 90474-704-000
По запросу
30
WASHER (6X15) art. 90530-751-000
По запросу
31
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
32
CIRCLIP art. 90651-MA5-671
По запросу
33
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
34
BOLT, FLANGE (6X25) art. 95701-06025-07
По запросу
35
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
