модель 2003 года
- Модель TRX400 Foreman
- Код модели TRX400FW A

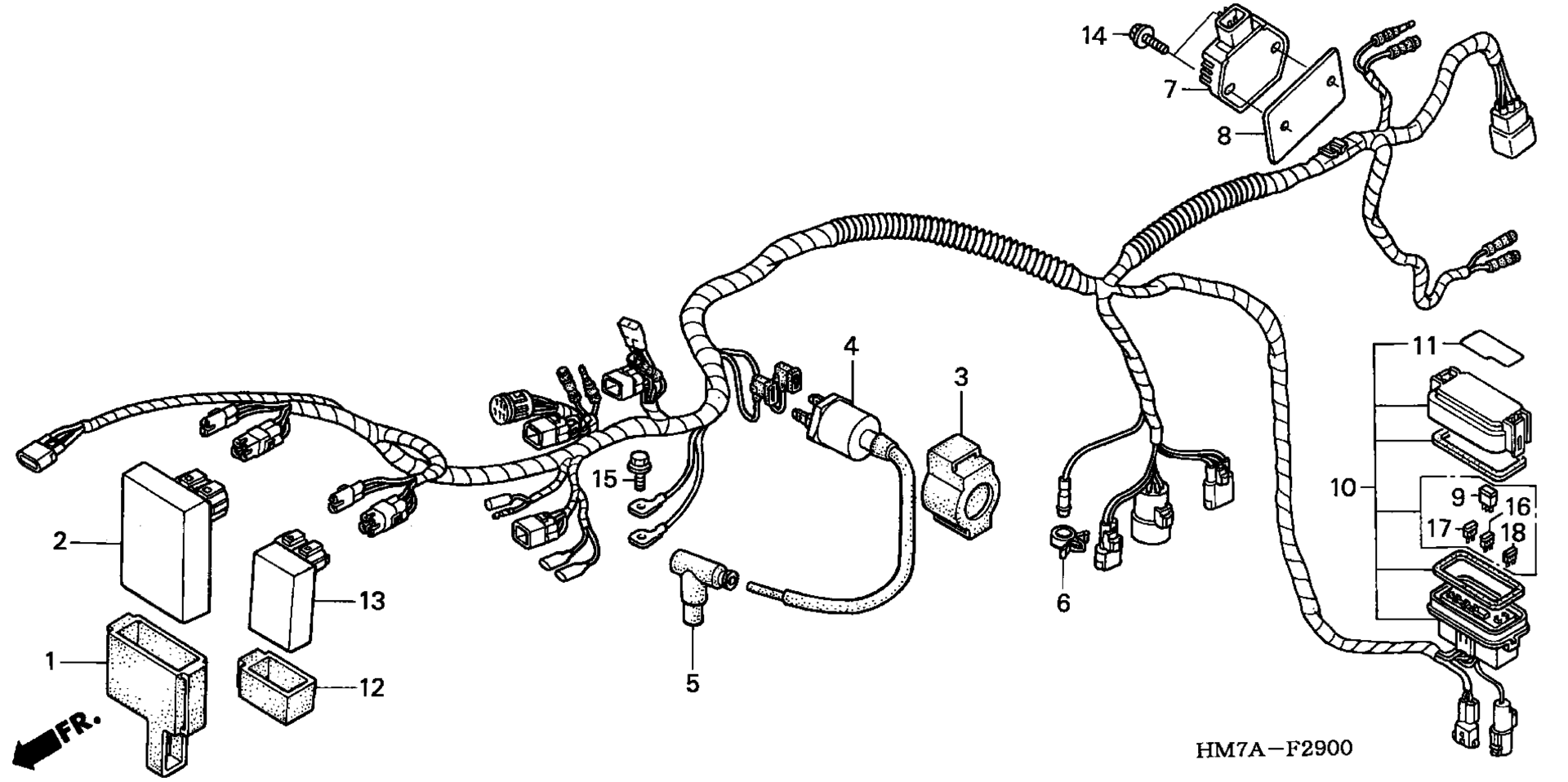

Схема жгута проводов для TRX400FW A
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-HA7-670
По запросу
2
MODULE, IGNITION CONTROL (CDI)(DC) art. 30410-HM7-003
По запросу
3
SUSPENSION, IGNITION COIL art. 30506-KV3-771
По запросу
4
COIL, IGNITION art. 30510-KJ2-405
По запросу
5
CAP ASSY., NOISE SUPPRESSOR art. 30700-KY4-900
По запросу
6
CLIP, IGNITION WIRE (8MM) art. 30701-883-000
По запросу
7
Реле-регулятор Honda art. 31600-HN5-671
По запросу
8
PLATE, REGULATOR RECTIFIER art. 31601-HN0-A60
По запросу
9
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
10
WIRE HARNESS art. 32100-HM7-A40
По запросу
11
LABEL, FUSE art. 38215-HM7-A40
По запросу
12
CUSHION, FAN CONTROL UNIT (TATEISHI) art. 38401-HC4-004
По запросу
13
CONTROL UNIT, FAN art. 38710-HM7-004
По запросу
14
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
15
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
16
FUSE, MINI (10A) art. 98200-41000
По запросу
17
FUSE, MINI (15A) art. 98200-41500
По запросу
18
FUSE, MINI (30A) art. 98200-43000
По запросу
