модель 2003 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA A

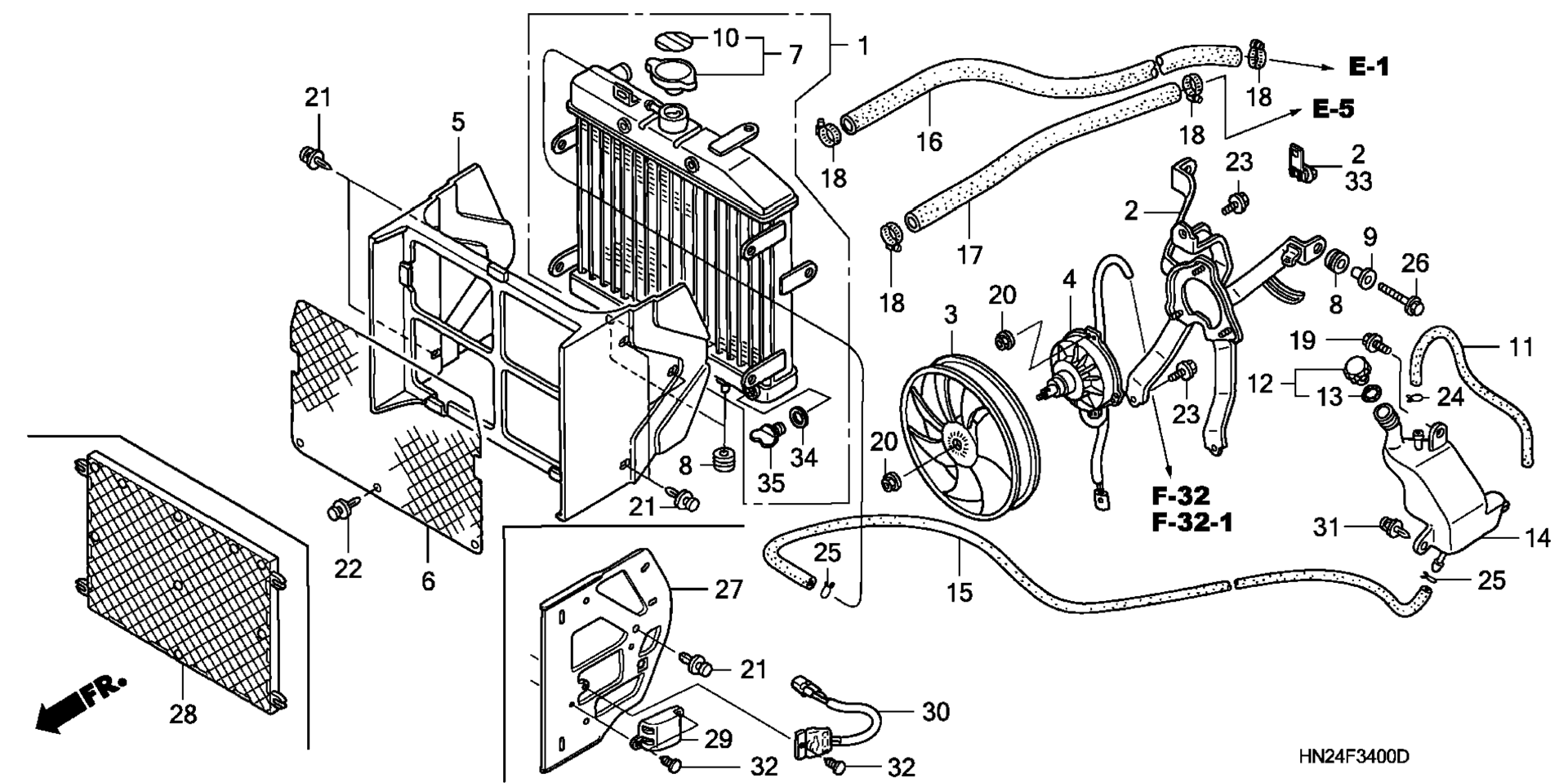

Схема радиатора для TRX500FA A
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR art. 19010-HN2-505
По запросу
2
STAY, COOLING FAN art. 19015-HN2-013
По запросу
3
Крыльчатка вентилятора радиатора art. 19020-HN2-003
По запросу
4
Мотор вентилятора радиатора Honda art. 19030-HN2-013
По запросу
5
COVER, RADIATOR GRILLE art. 19033-HN2-000
По запросу
6
PLATE, RADIATOR GRILL art. 19034-HN2-000
По запросу
7
CAP, RADIATOR art. 19037-GEE-710
По запросу
8
Втулка резиновая Honda art. 19051-KA3-830
По запросу
9
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
10
SEAL, RADIATOR CAP (ENGLISH/FRENCH/JAPANESE) art. 19055-MV9-881
По запросу
11
TUBE, BREATHER art. 19104-HN2-000
По запросу
12
CAP ASSY., RESERVE TANK art. 19105-MG8-000
По запросу
13
GASKET, RESERVE TANK art. 19107-MG8-000
По запросу
14
TANK, RADIATOR RESERVE art. 19110-HN2-000
По запросу
15
TUBE, RADIATOR RESERVE art. 19111-HN2-000
По запросу
16
HOSE, WATER (UPPER) art. 19501-HN2-000
По запросу
17
HOSE, WATER (LOWER) art. 19502-HN2-000
По запросу
18
CLAMP, HOSE (22-29MM) art. 19517-ML7-691
По запросу
19
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
20
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
21
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
22
Клипса пластиковая Honda art. 90684-MBG-003
от 578 ₽
23
BOLT-WASHER (6X12) art. 93401-06012-08
По запросу
24
CLIP, TUBE (B10) art. 95002-02100
По запросу
25
CLIP, TUBE (C9) art. 95002-50000
По запросу
26
Болт 6х22 Honda art. 95701-06022-00
По запросу
31
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
34
SEAL, GASKET art. 19109-HN2-003
По запросу
35
PETCOCK, DRAIN art. 90103-HN2-003
По запросу
