модель 2003 года
- Модель TRX650 Rincon
- Код модели TRX650FA A

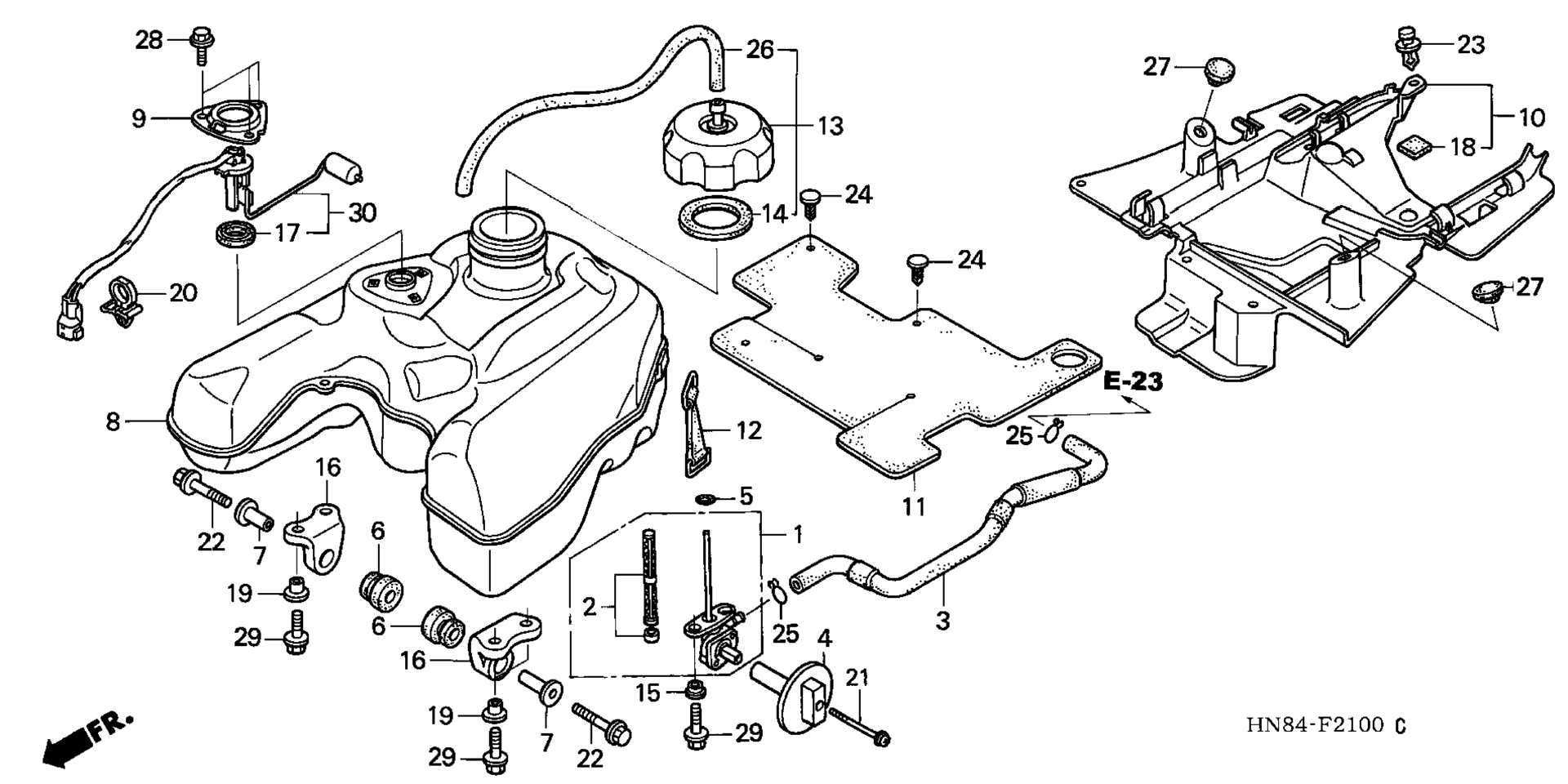

Схема топливного бака для TRX650FA A
Схема
Детали
Номер
Наименование детали
Цена
1
PETCOCK ASSY. art. 16950-HM7-003
от 9 170 ₽
2
SCREEN SET, FUEL STRAINER art. 16952-HM7-003
По запросу
3
TUBE, FUEL art. 16955-HN8-010
По запросу
4
LEVER, PETCOCK *NH1* (BLACK) art. 16963-HM8-000ZA
По запросу
5
O-RING (11.8X3.55) art. 16997-467-000
По запросу
6
RUBBER, TANK MOUNTING art. 17508-GBF-830
По запросу
7
COLLAR, TANK SETTING art. 17509-KS6-700
По запросу
8
TANK, FUEL art. 17510-HN8-010
По запросу
9
PLATE, UNIT SET art. 17515-GBL-760
По запросу
10
PROTECTOR, FUEL TANK HEAT (LOWER) art. 17515-HN8-000
По запросу
11
RUBBER, HEAT PROTECTOR art. 17516-HN8-000
По запросу
12
Застежка-крепление бензобака Honda art. 17517-HN8-000
По запросу
13
Крышка бензобака Honda art. 17620-HF7-000
По запросу
14
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
15
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
16
BRACKET, FR. FUEL TANK art. 17634-KZ3-860
По запросу
17
GASKET, BASE art. 37801-GA7-700
По запросу
18
RUBBER, CUSHION PAD art. 64207-MAM-A00
По запросу
19
COLLAR art. 84706-415-000
По запросу
20
CLIP, FUEL BREATHER TUBE art. 90115-HN8-000
По запросу
21
SCREW-WASHER (5X80) art. 90101-HM7-000
По запросу
22
BOLT, FLANGE (6X40) art. 90137-KA3-830
По запросу
23
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
24
CLIP, WASHER MOUTH art. 91504-SD5-901
По запросу
25
Стопор Honda art. 95002-02120
от 263 ₽
26
TUBE, FUEL CAP BREATHER art. 17521-HA2-670
По запросу
27
RUBBER C, STAND STOPPER art. 95011-63000
По запросу
28
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
29
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
30
Указатель уровня топлива ( поплавок ) бензобака Honda art. 37080-HN8-000
По запросу
