модель 2004 года
- Модель TRX450 Foreman
- Код модели TRX450FE A

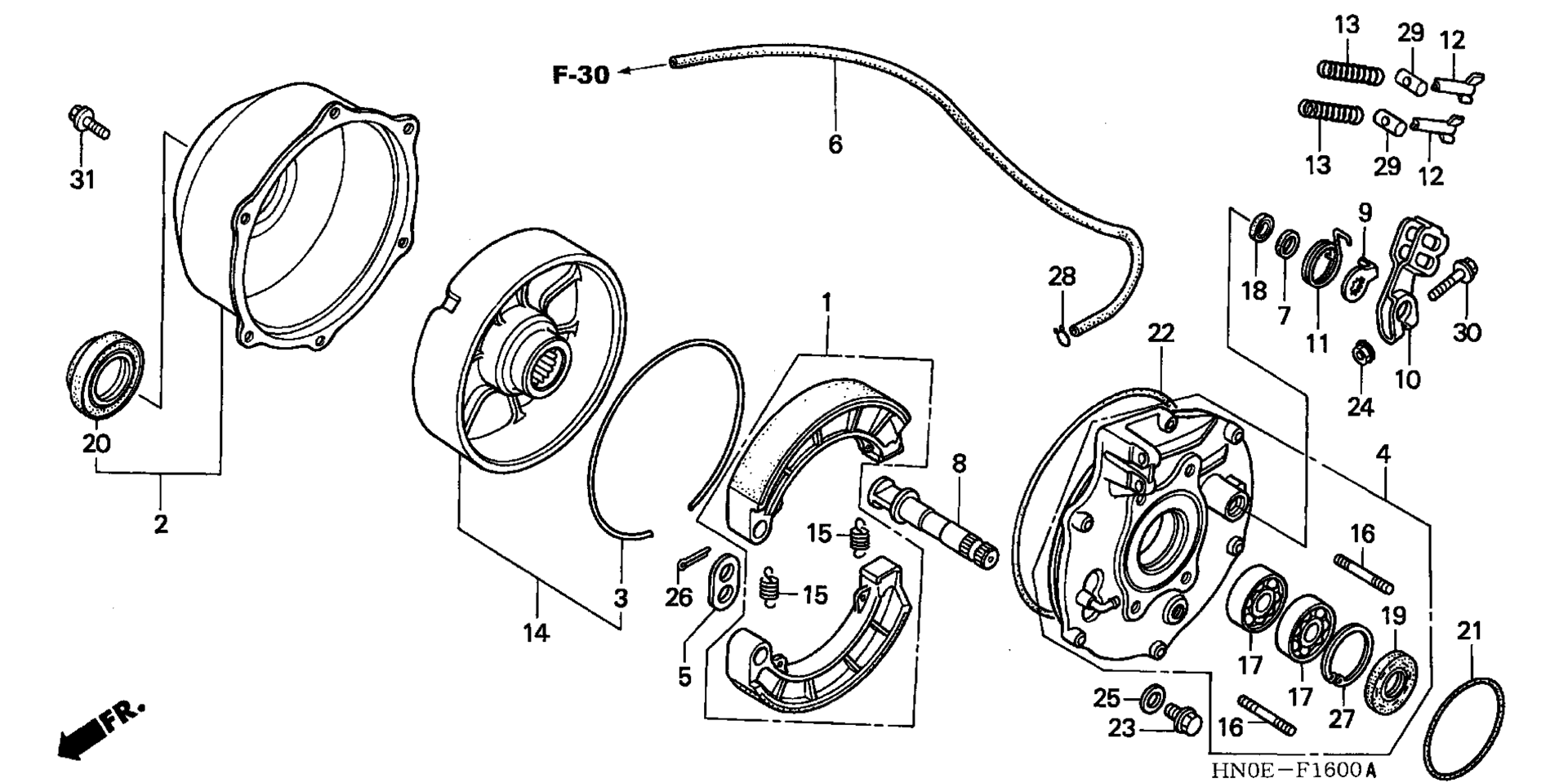

Схема задней части BRAKE PANEL для TRX450FE A
Схема
Детали
Номер
Наименование детали
Цена
1
SHOE SET, BRAKE (JB) art. 06430-HN0-A30
По запросу
1
SHOE SET, BRAKE (ASK) art. 06430-HN0-A20
от 4 910 ₽
Аналог
4 910 ₽
Требуется 1 шт.
2
COVER ASSY., DRUM art. 40520-HM7-610
По запросу
3
RING, DAMPER art. 42624-HC4-000
По запросу
4
PANEL SET, RR. BRAKE art. 43010-HN0-670
По запросу
5
WASHER, ANCHOR PIN art. 43102-319-000
По запросу
6
TUBE, BREATHER (3.5X1750) art. 43132-HM7-000
По запросу
7
Сальник Honda art. 43134-300-000
По запросу
8
Вал барабанного тормоза Honda art. 43141-HA7-670
от 5 190 ₽
9
INDICATOR, BRAKE art. 43145-HA7-670
По запросу
10
ARM, RR. BRAKE art. 43410-HM7-000
По запросу
11
SPRING, RR. BRAKE ARM art. 43415-HM7-000
По запросу
12
NUT, BRAKE ADJUSTING art. 43459-HM5-A10
По запросу
13
SPRING, RR. BRAKE ROD (NA USE ALT:95014-73100) art. 43467-HA0-000
По запросу
14
DRUM ASSY., RR. BRAKE art. 43620-HN0-A00
По запросу
15
SPRING, FR. BRAKE SHOE art. 45133-329-000
По запросу
16
BOLT, STUD (10X25) art. 90151-HA7-670
По запросу
17
Подшипник Honda art. 91057-HA0-681
от 2 994 ₽
18
Сальник Honda art. 91206-968-003
По запросу
19
Сальник Honda art. 91252-HM7-003
По запросу
20
Сальник Honda art. 91253-HM7-003
от 2 006 ₽
21
Уплотнительное кольцо art. 91320-HM7-702
По запросу
22
O-RING (181X3.1) (ARAI) art. 91355-HC4-003
По запросу
23
BOLT, DRAIN PLUG (12MM) art. 92800-12000
По запросу
24
NUT, FLANGE (8MM) art. 94050-08000
По запросу
25
Кольцо 12MM Honda art. 94109-12000
По запросу
26
PIN, SPLIT (2.5X25) art. 94201-25300
По запросу
27
Стопорное кольцо Honda art. 94520-58000
от 490 ₽
28
CLIP, TUBE (C6.5) art. 95002-35000
По запросу
29
JOINT B, BRAKE ARM art. 95015-32001
По запросу
30
BOLT, FLANGE (8X45) art. 95701-08045-00
По запросу
31
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
