модель 2006 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA A

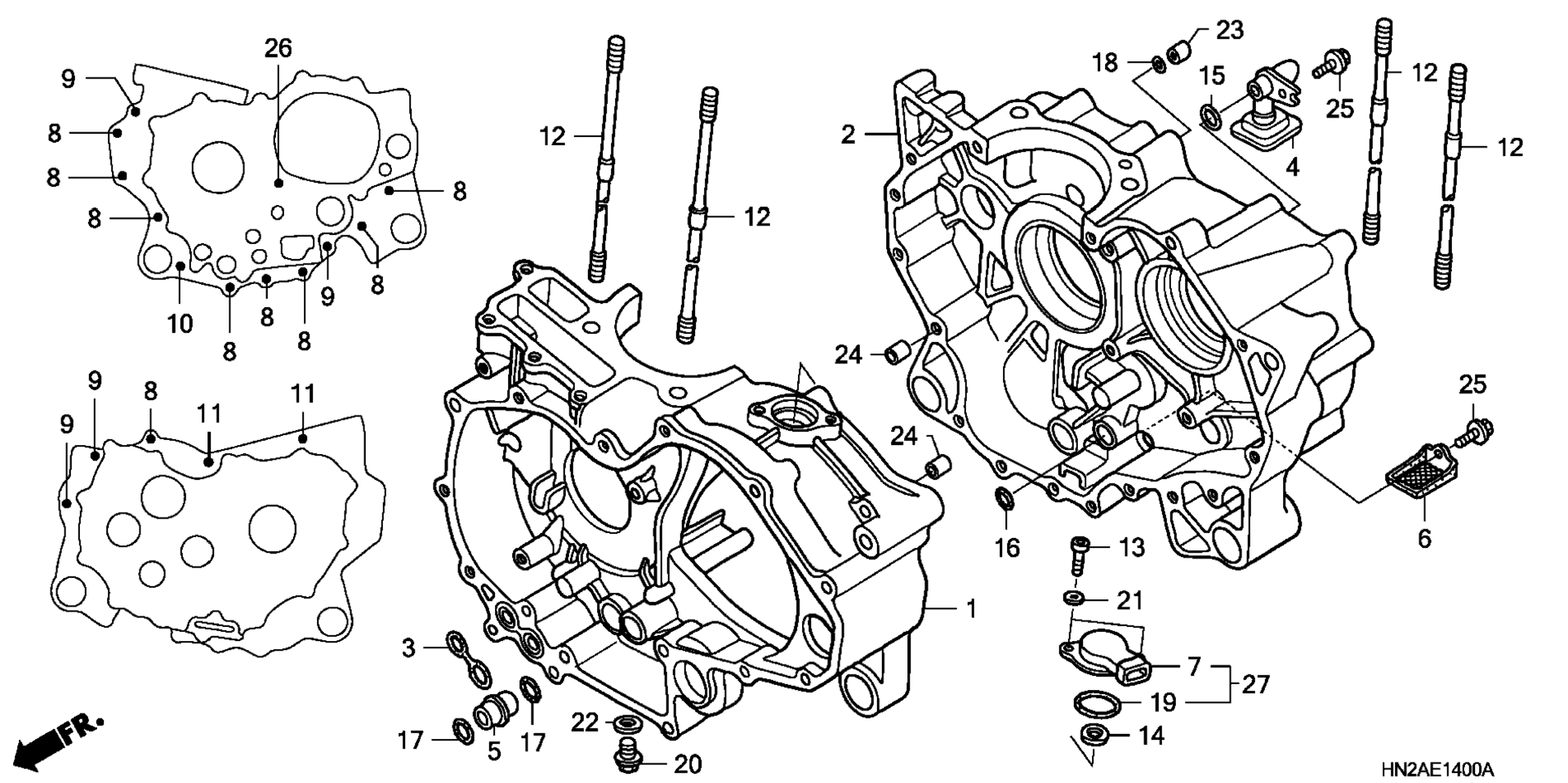

Схема картера для TRX500FA A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, FR. art. 11100-HN2-000
По запросу
2
CRANKCASE, RR. art. 11200-HN2-000
По запросу
3
Прокладка Honda art. 15152-HN2-000
По запросу
4
STRAINER, OIL art. 15153-HN2-000
По запросу
5
Соединительная втулка Honda art. 15235-HN2-000
По запросу
6
SCREEN, OIL FILTER (KOYO) art. 15421-MN1-671
По запросу
7
Датчик угла переключения Honda art. 06380-HN2-305
от 6 760 ₽
8
Болт Honda art. 90004-GHB-710
По запросу
9
Болт Honda art. 90004-GHB-740
По запросу
10
BOLT, FLANGE (6X65) (NSHF) art. 90004-GHB-760
По запросу
11
Болт Honda art. 90004-GHB-790
По запросу
12
Болт 10X252.5 Honda art. 90032-HN2-A00
По запросу
13
BOLT, SOCKET (5X14) art. 90049-KBH-000
По запросу
14
OIL SEAL (6X13X5) (ARAI) art. 91202-GF9-003
По запросу
15
O-RING (9.8X1.9) art. 91305-PE2-003
По запросу
16
O-RING (11.8X2.4) art. 91302-ZE9-003
По запросу
17
Кольцо 14.8X2.4 Honda art. 91356-MA6-005
По запросу
17
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
18
O-RING (5.5X1.4) art. 91319-ME5-003
По запросу
19
O-RING (25X2.4) (NOK) art. 91321-P0X-003
По запросу
20
BOLT, DRAIN PLUG (12MM) art. 92800-12000
По запросу
21
WASHER, PLAIN (5MM) art. 94101-05000
По запросу
22
Кольцо 12MM Honda art. 94109-12000
По запросу
23
PIN, DOWEL (6X10) art. 94301-06100
По запросу
24
Палец 8X14 Honda art. 94301-08140
от 221 ₽
25
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
26
BOLT, FLANGE (6X80) art. 95701-06080-08
По запросу
27
Датчик угла переключения Honda art. 06380-HN2-305
от 6 760 ₽
