модель 2007 года
- Модель TRX420 Rancher
- Код модели TRX420FE 2A

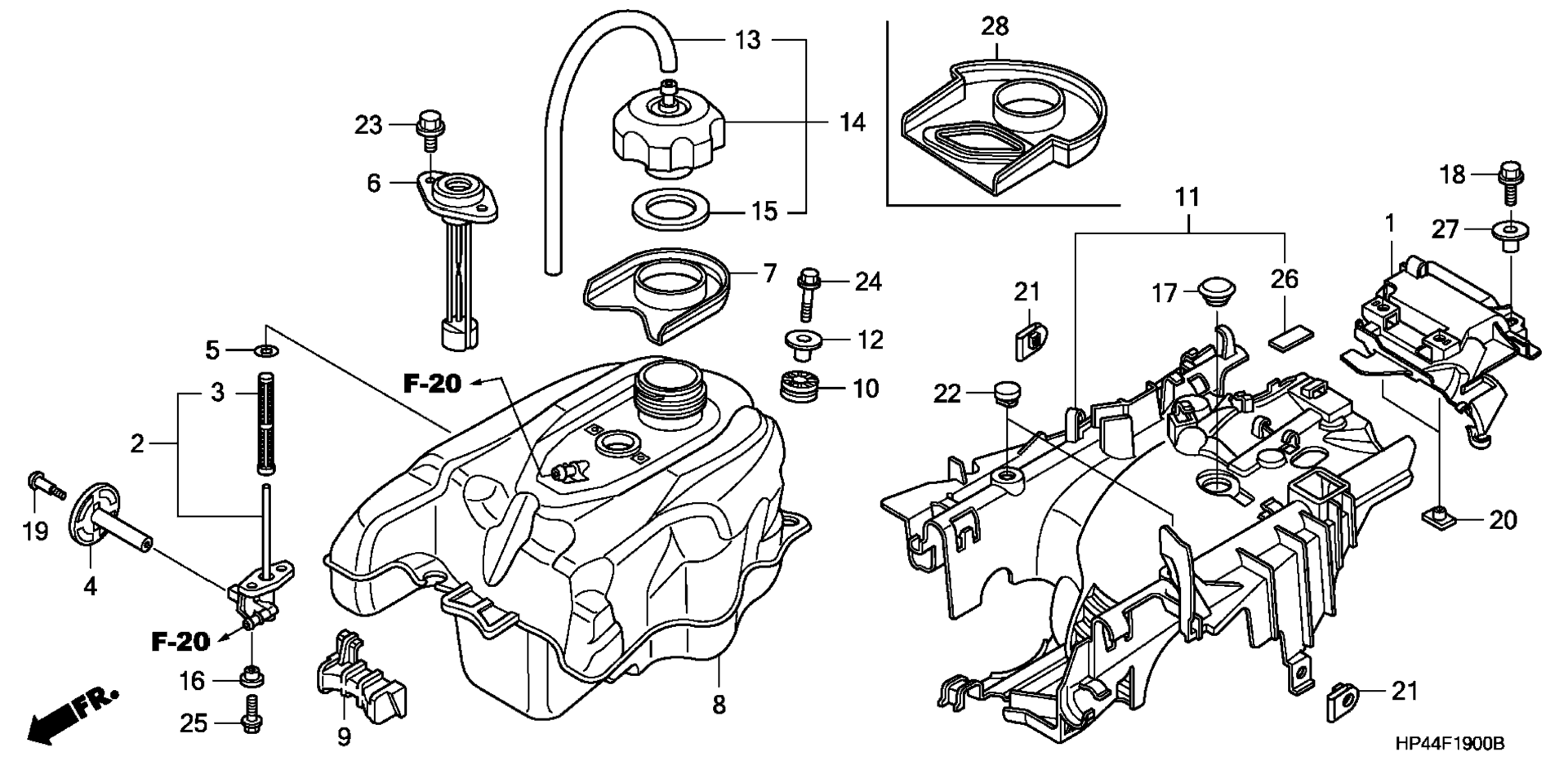

Схема топливного бака для TRX420FE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, THROTTLE BODY art. 16721-HP5-600
По запросу
2
PETCOCK ASSY. art. 16950-HP5-601
По запросу
3
SCREEN SET, FUEL STRAINER art. 16952-HP5-601
По запросу
4
LEVER, PETCOCK art. 16963-HP5-600
По запросу
5
O-RING (11.8X3.55) art. 16997-467-000
По запросу
6
METER ASSY., FUEL art. 17504-HP5-601
По запросу
7
TRAY, FUEL TANK art. 17507-HP5-600
По запросу
8
TANK, FUEL art. 17510-HP5-600
По запросу
9
RUBBER, FR. FUEL TANK MOUNTING art. 17511-HP5-600
По запросу
10
RUBBER, RR. FUEL TANK MOUNTING art. 17512-HP5-600
По запросу
11
PROTECTOR, TANK HEAT (LOWER) art. 17515-HP5-600
По запросу
12
COLLAR, TANK SET art. 17517-HP5-600
По запросу
13
TUBE, FUEL CAP BREATHER art. 17521-429-000
По запросу
14
CAP ASSY., FUEL TANK art. 17620-HP5-600
По запросу
15
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
16
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
17
GROMMET, DRAIN HOLE (25MM) art. 82871-671-000
По запросу
18
BOLT, FLANGE (5X16) art. 90007-P6K-000
По запросу
19
SCREW, L. HANDLEBAR LEVER PIVOT art. 90116-GF8-000
По запросу
20
NUT, SPECIAL (6X7) art. 90303-HA0-680
По запросу
21
NUT, CLIP (6MM) art. 90305-SH3-000
По запросу
22
RUBBER C, STAND STOPPER art. 95011-63000
По запросу
23
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
24
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
25
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
26
RUBBER, RADIATOR RESERVE art. 19121-HP1-600
По запросу
27
COLLAR, REGULATOR MOUNTING art. 33731-MJ0-940
По запросу
