модель 2008 года
- Модель TRX500 Foreman
- Код модели TRX500FPM 2A

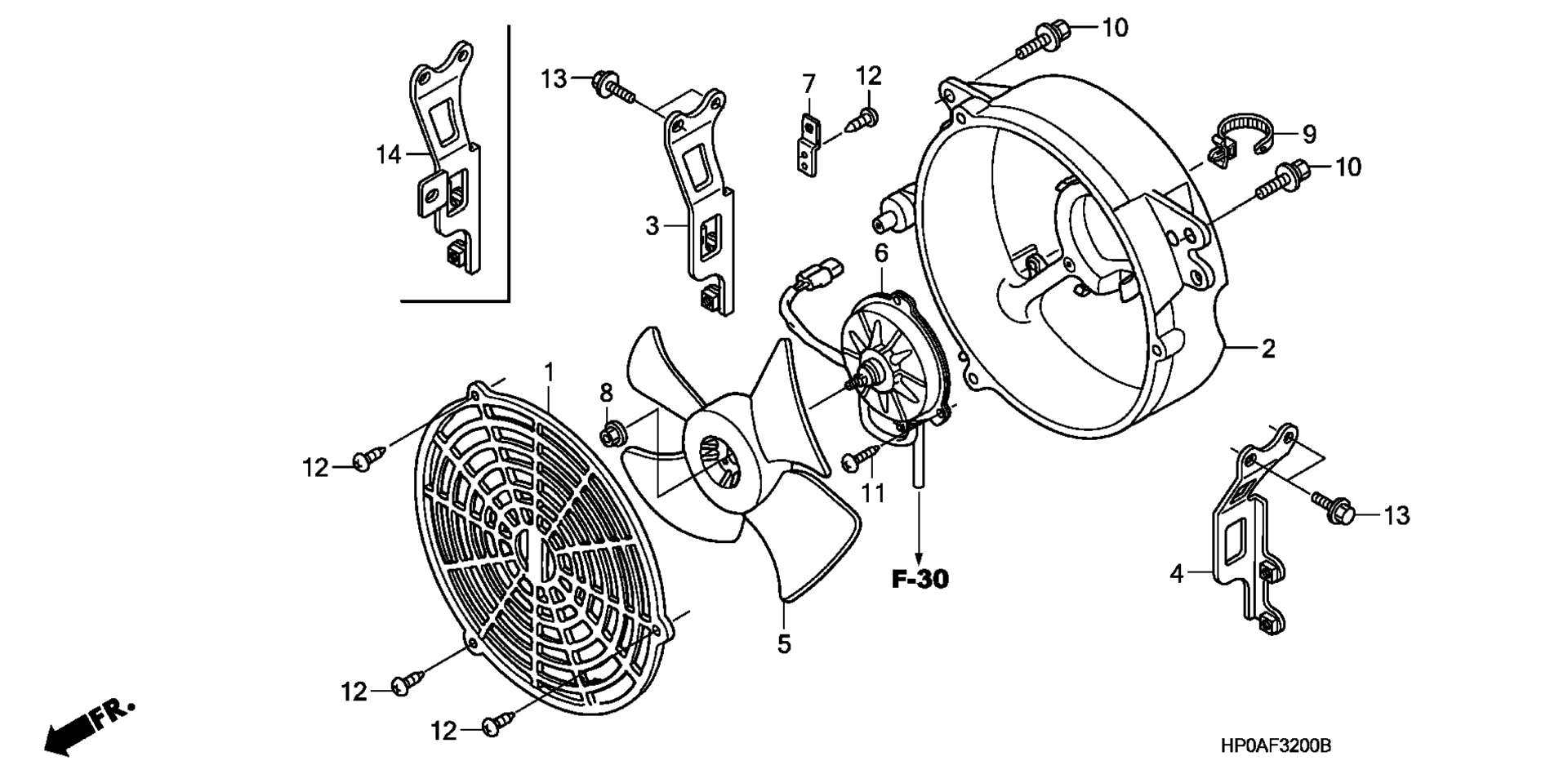

Схема системы охлаждения FAN для TRX500FPM 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, SHROUD art. 19014-HM7-000
По запросу
2
SHROUD, COOLING FAN art. 19015-HP0-A00
По запросу
4
STAY, L. COOLING FAN art. 19019-HP0-A50
По запросу
5
FAN, COOLING art. 19020-HN7-000
По запросу
6
MOTOR ASSY., FAN art. 19030-HP0-B01
По запросу
7
STAY A, CONNECTOR art. 50327-HN5-670
По запросу
8
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
9
STRAP, CABLE (105MM) (BLACK) art. 90672-SB2-003
По запросу
10
BOLT-WASHER (6X16) art. 93404-06016-07
По запросу
11
SCREW, TAPPING (5X16) art. 93904-25320
По запросу
12
SCREW, TAPPING (4X16) (PO) art. 93913-24480
По запросу
13
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
14
STAY, R. COOLING FAN art. 19018-HP0-B00
По запросу
