модель 2009 года
- Модель TRX500 Foreman
- Код модели TRX500FPM A

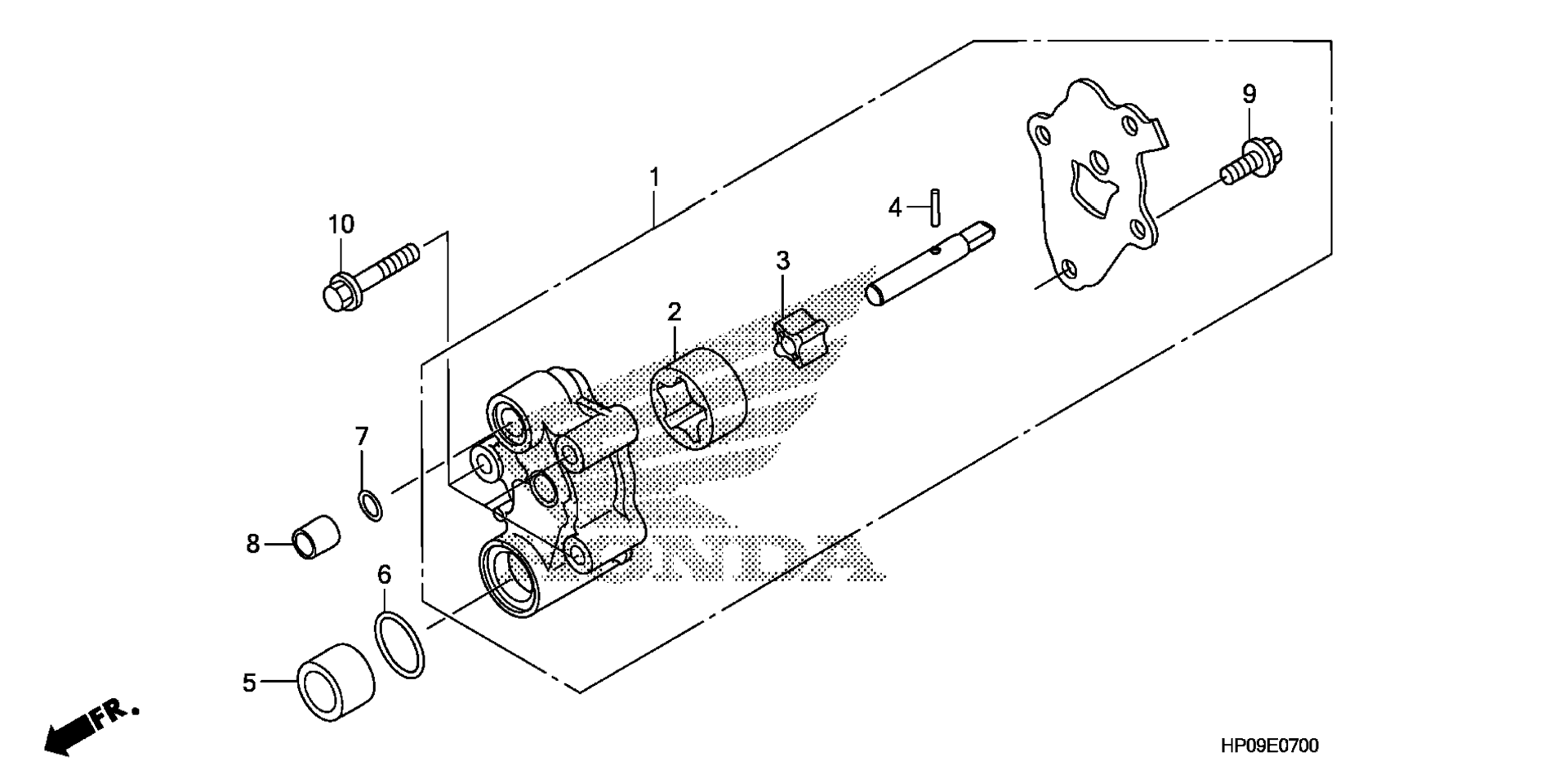

Схема масляного насоса для TRX500FPM A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., OIL art. 15100-HP0-A00
По запросу
2
ROTOR, OIL PUMP (OUTER) art. 15122-HP0-A01
По запросу
3
ROTOR, OIL PUMP (INNER) art. 15123-HP0-A01
По запросу
4
ROLLER (2.5X11.8) art. 15141-HP0-A00
По запросу
5
COLLAR, O-RING art. 15155-HP0-A00
По запросу
6
Кольцо Honda 15X2.5 art. 91302-377-000
По запросу
7
O-RING (10X2) (ARAI) art. 91304-HA5-003
По запросу
8
PIN, DOWEL (10X16) art. 94301-10160
По запросу
9
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
10
BOLT, FLANGE (6X35) art. 95801-06035-00
По запросу
Другие схемы модели
Масляный насос
