модель 2012 года
- Модель TRX420 Rancher
- Код модели TRX420FA A

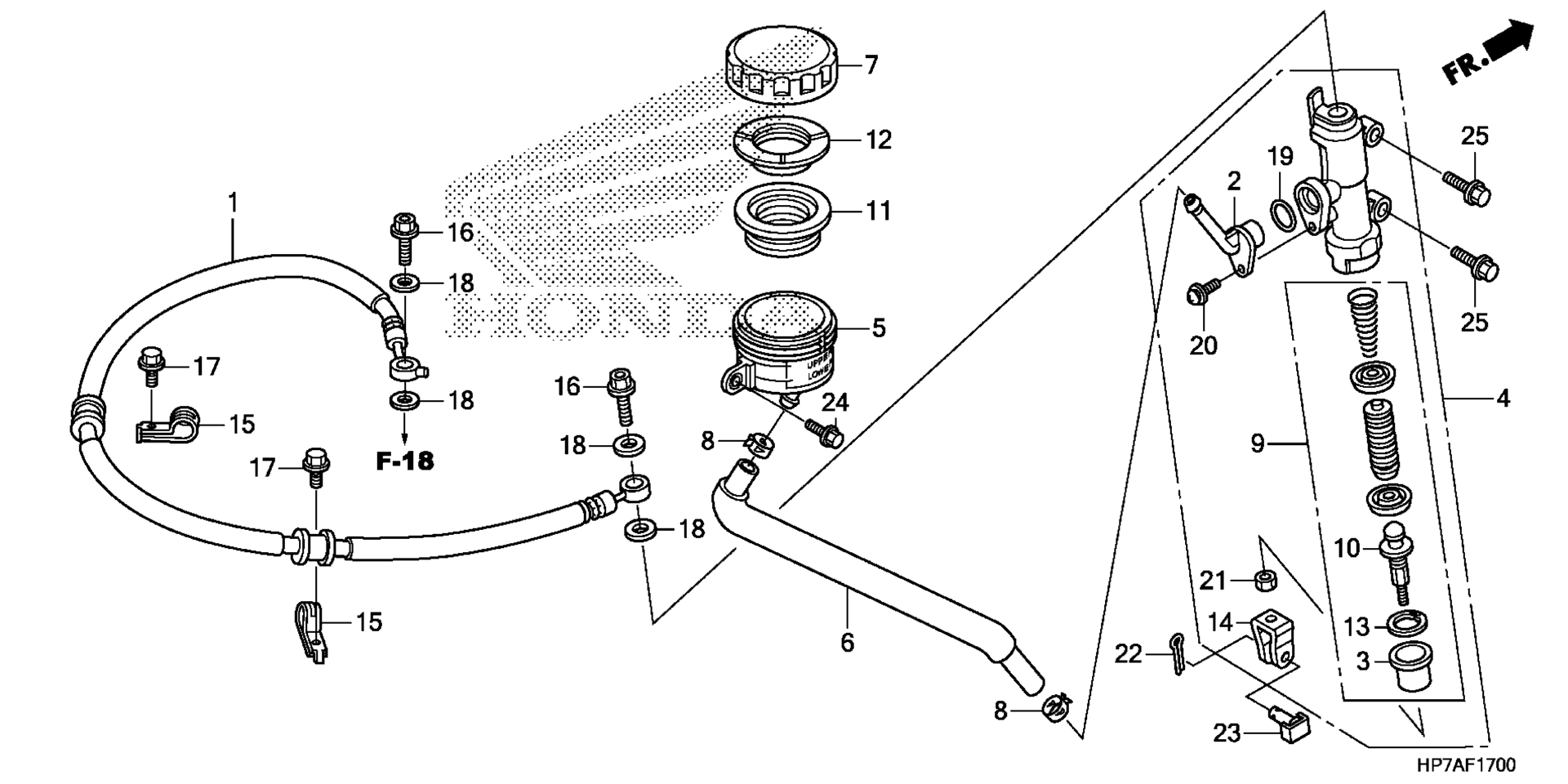

Схема заднего главного цилиндра тормоза для TRX420FA A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-HP7-A01
По запросу
2
CONNECTOR, MASTER CYLINDER (NISSIN) art. 43503-MN5-006
По запросу
3
BOOT art. 43504-MB2-006
По запросу
4
MASTER CYLINDER SUB-ASSY., RR. BRAKE art. 43510-HP7-A01
По запросу
5
CUP, OIL art. 43511-MR7-016
По запросу
6
HOSE, RR. BRAKE MASTER CYLINDER art. 43512-HP7-A01
По запросу
7
CAP, OIL CUP art. 43513-MY1-006
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MG9-315
По запросу
10
ROD, PUSH art. 43530-KZ4-J21
По запросу
11
DIAPHRAGM art. 45520-300-000
По запросу
12
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
13
CIRCLIP art. 46182-MEL-D21
По запросу
14
JOINT, BRAKE ROD art. 46504-MT8-006
По запросу
15
CLAMP A, FR. BRAKE HOSE art. 51207-HN2-000
По запросу
16
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
17
BOLT, FLANGE (6X12) art. 90181-KV3-700
По запросу
18
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
19
O-RING (14.8X2.4) art. 91212-422-006
По запросу
20
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
21
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
22
PIN, COTTER (2.0X22) art. 94201-29220
По запросу
22
Штифт стопорный 2.0X35 Honda art. 94201-20350
По запросу
22
PIN, SPLIT (2.0X22) art. 94201-20220
По запросу
23
PIN D, JOINT art. 95015-54000
По запросу
24
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
25
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
