модель 2012 года
- Модель TRX420 Rancher
- Код модели TRX420FE 2A

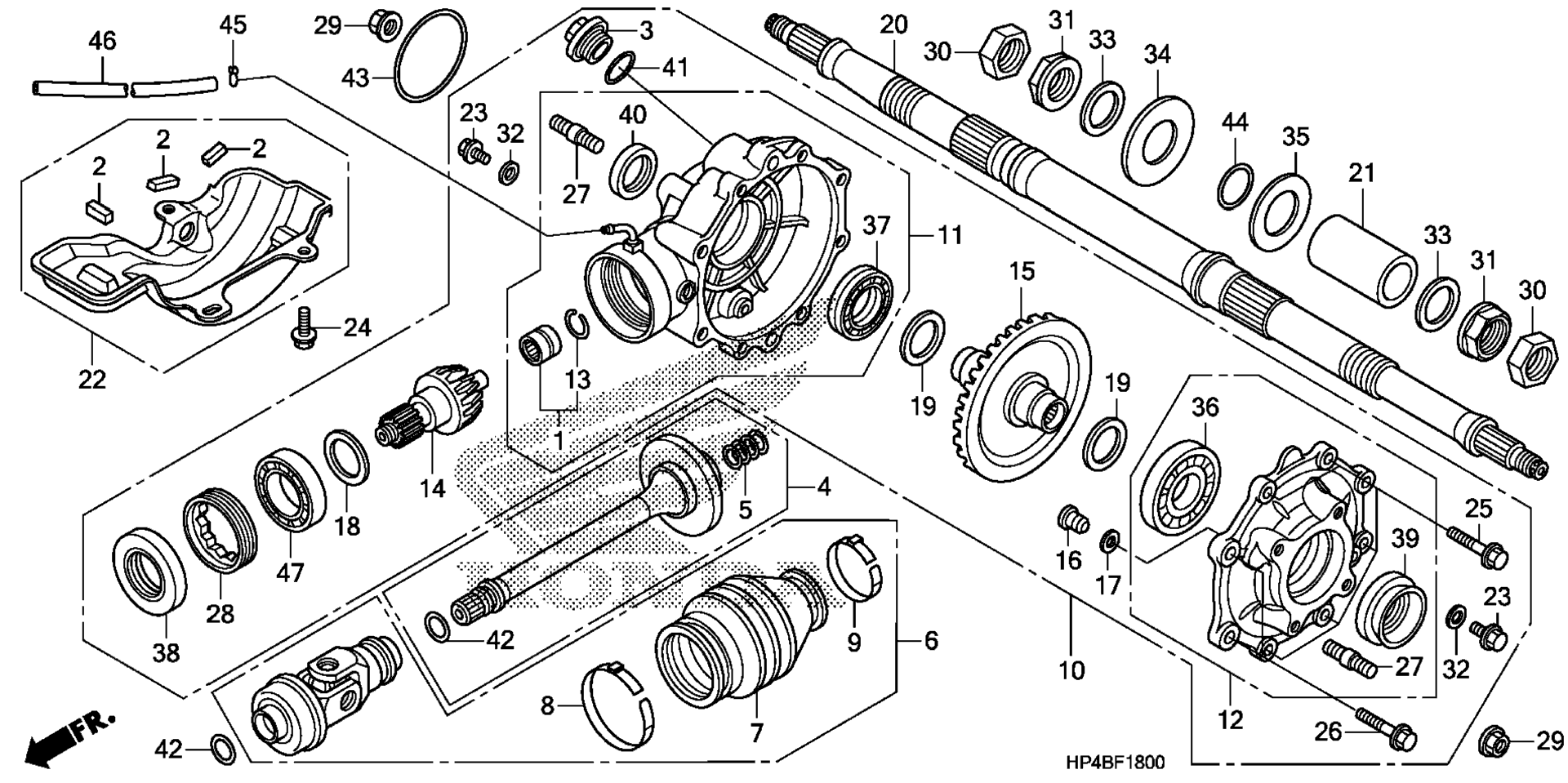

Схема задней части FINAL GEAR для TRX420FE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
Подшипник хвостовика редуктора Honda art. 06910-HP0-A00
По запросу
2
RUBBER, OVER HEAD COVER art. 12342-MEG-300
По запросу
3
Заливная пробка заднего редуктора art. 12361-300-000
от 1 470 ₽
4
SHAFT, RR. PROPELLER art. 40200-HP5-600
По запросу
5
SPRING, PROPELLER SHAFT art. 40215-HN0-671
По запросу
6
JOINT ASSY., YOKE art. 40300-HP5-600
По запросу
7
BOOT, YOKE JOINT art. 40321-HP5-600
По запросу
8
BAND A, YOKE JOINT BOOT art. 40322-HN8-000
По запросу
9
BAND B, YOKE JOINT BOOT art. 40323-HN8-000
По запросу
10
GEAR ASSY., RR. FINAL art. 41300-HP5-600
По запросу
11
CASE SUB-ASSY., FINAL GEAR art. 41311-HP5-600
По запросу
12
COVER SUB-ASSY., FINAL GEAR art. 41320-HP5-600
По запросу
13
RING, STOPPER art. 41405-HA7-670
По запросу
14
GEAR, RR. PINION (20T) art. 41421-HP5-600
По запросу
15
GEAR, RR. RING (41T) art. 41431-HP5-600
По запросу
16
PIN, RING GEAR STOPPER art. 41436-MB0-310
По запросу
17
SHIM A, STOPPER PIN (0.10) art. 41437-MB0-310
По запросу
17
SHIM B, STOPPER PIN (0.15) art. 41438-MB0-310
По запросу
18
SPACER I, RING GEAR (2.30) art. 41548-HA0-000
По запросу
18
SPACER H, RING GEAR (2.24) art. 41547-HA0-000
По запросу
18
SPACER G, RING GEAR (2.18) art. 41546-HA0-000
По запросу
18
SPACER F, RING GEAR (2.12) art. 41545-HA0-000
По запросу
18
SPACER E, RING GEAR (2.06) art. 41544-HA0-000
По запросу
18
SPACER D, RING GEAR (2.00) art. 41543-HA0-000
По запросу
18
SPACER C, RING GEAR (1.94) art. 41542-HA0-000
По запросу
18
SPACER A, RING GEAR (1.82) art. 41540-HA0-000
По запросу
18
SPACER B, RING GEAR (1.88) art. 41541-HA0-000
По запросу
19
SHIM B, RING GEAR (1.32) art. 41661-HP5-600
По запросу
19
SHIM G, RING GEAR (1.62) art. 41666-HP5-600
По запросу
19
SHIM A, RING GEAR (1.26) art. 41660-HP5-600
По запросу
19
SHIM K, RING GEAR (1.86) art. 41670-HP5-600
По запросу
19
SHIM J, RING GEAR (1.80) art. 41669-HP5-600
По запросу
19
SHIM I, RING GEAR (1.74) art. 41668-HP5-600
По запросу
19
SHIM H, RING GEAR (1.68) art. 41667-HP5-600
По запросу
19
SHIM C, RING GEAR (1.38) art. 41662-HP5-600
По запросу
19
SHIM D, RING GEAR (1.44) art. 41663-HP5-600
По запросу
19
SHIM E, RING GEAR (1.50) art. 41664-HP5-600
По запросу
19
SHIM F, RING GEAR (1.56) art. 41665-HP5-600
По запросу
20
Задняя ось Honda art. 42310-HP5-600
По запросу
21
COLLAR C, RR. AXLE art. 42317-HP5-600
По запросу
22
GUARD, FINAL art. 50355-HP5-600
По запросу
23
Болт Honda art. 90109-371-000
от 326 ₽
24
BOLT, SENSOR LOCK (8X14) art. 95701-08014-08
По запросу
25
BOLT, FLANGE (8X27) art. 90133-HP5-600
По запросу
26
BOLT, FLANGE (10X35) art. 90134-HP5-600
По запросу
27
BOLT, STUD (10X22) art. 90135-HA7-770
По запросу
28
NUT, LOCK (64MM) art. 90242-MB0-000
По запросу
29
Гайка Honda art. 90305-HC0-770
от 578 ₽
30
NUT, RR. AXLE art. 90307-HM5-930
По запросу
31
NUT A, RR. AXLE art. 90308-HM5-930
По запросу
32
Прокладка art. 90471-580-000
от 473 ₽
33
WASHER, TAPER art. 90481-HC4-000
По запросу
34
WASHER (32X86X1.5) art. 90501-HB3-000
По запросу
35
WASHER (32X67X1.5) art. 90501-HP5-600
По запросу
36
BEARING, BALL (6009) (NTN) art. 91005-PL9-008
от 3 028 ₽
37
BEARING SET, RADIAL BALL (45X58X14) art. 91051-HP5-601
По запросу
38
OIL SEAL (39X70X11) art. 91251-HP5-601
По запросу
39
OIL SEAL (44X63X8) art. 91255-HP5-601
По запросу
40
Сальник Honda art. 91271-HC4-004
По запросу
41
Кольцо резиновое 30,8 мм Honda art. 91302-001-020
от 788 ₽
42
O-RING (19.4X2.3) art. 91305-KE1-000
По запросу
43
Уплотнительное кольцо art. 91320-HM7-702
По запросу
44
O-RING (31.6X2.2) art. 91354-HC4-901
По запросу
45
CLIP, TUBE (C6.5) art. 95002-35000
По запросу
46
Трубка вакуумная Honda art. 95005-35001-30M
По запросу
47
Подшипник Honda art. 96100-60073-00
от 9 377 ₽
Аналог
9 377 ₽
Требуется 1 шт.
