модель 2012 года
- Модель TRX420 Rancher
- Код модели TRX420FE A

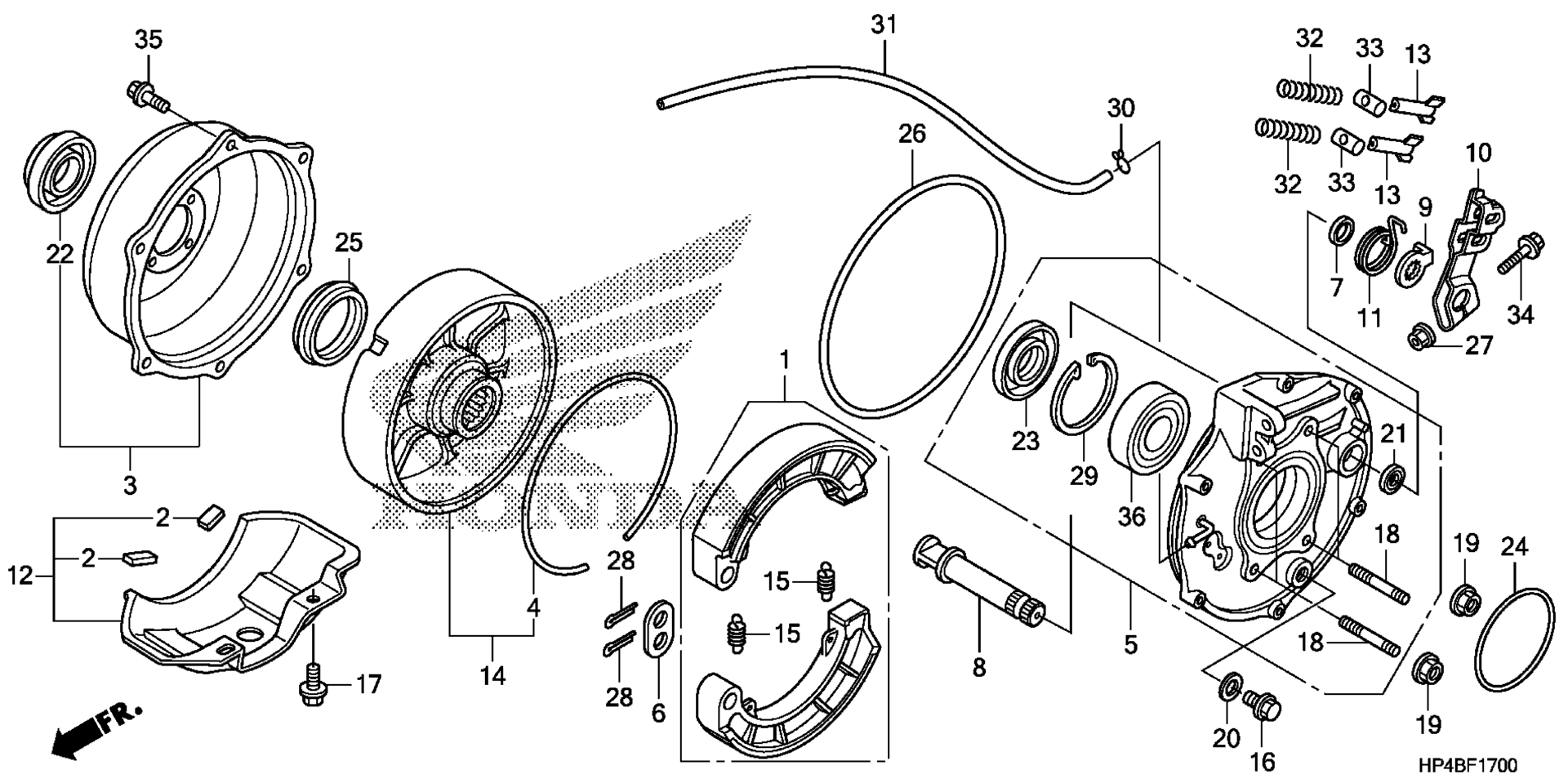

Схема задней части BRAKE PANEL для TRX420FE A
Схема
Детали
Номер
Наименование детали
Цена
1
SHOE SET, BRAKE (JB) art. 06430-HN0-A30
По запросу
1
SHOE SET, BRAKE (ASK) art. 06430-HN0-A20
от 4 910 ₽
Аналог
4 910 ₽
Требуется 1 шт.
2
RUBBER, OVER HEAD COVER art. 12342-MEG-300
По запросу
3
COVER ASSY., DRUM art. 40520-HP5-600
По запросу
4
RING, DAMPER art. 42624-HN5-M00
По запросу
5
PANEL SET, RR. BRAKE art. 43010-HP5-600
По запросу
6
WASHER, ANCHOR PIN art. 43102-319-000
По запросу
7
Сальник Honda art. 43134-300-000
По запросу
8
CAM, RR. BRAKE art. 43141-HN5-670
По запросу
9
INDICATOR, BRAKE art. 43145-HN5-M00
По запросу
10
ARM, RR. BRAKE art. 43410-HP5-600
По запросу
11
SPRING, RR. BRAKE ARM art. 43415-HM7-000
По запросу
12
GUARD ASSY., BRAKE PANEL art. 43430-HP5-600
По запросу
13
NUT, BRAKE ADJUSTING art. 43459-HM5-A10
По запросу
14
DRUM ASSY., RR. BRAKE art. 43620-HP5-600
По запросу
15
SPRING, FR. BRAKE SHOE art. 45133-329-000
По запросу
16
Болт Honda art. 90109-371-000
от 326 ₽
17
BOLT, FLANGE (8X14) art. 95701-08014-08
По запросу
18
BOLT, STUD (10X25) art. 90151-HA7-670
По запросу
19
Гайка Honda art. 90305-HC0-770
от 578 ₽
20
Прокладка art. 90471-580-000
от 473 ₽
21
Сальник Honda art. 91206-968-003
По запросу
22
DUST SEAL (45X76X19) art. 91253-HC4-003
По запросу
23
DUST SEAL (44X75X9) art. 91256-HP5-601
По запросу
24
Уплотнительное кольцо art. 91320-HM7-702
По запросу
25
RING, SEAL art. 91351-HB3-004
По запросу
26
O-RING (181X3.1) (ARAI) art. 91355-HC4-003
По запросу
27
NUT, FLANGE (8MM) art. 94050-08000
По запросу
28
PIN, SPLIT (2.5X30) art. 94201-25300
По запросу
29
CIRCLIP (INNER) (75MM) art. 94520-75000
По запросу
30
CLIP, TUBE (C6.5) art. 95002-35000
По запросу
31
Трубка вакуумная Honda art. 95005-35001-30M
По запросу
32
SPRING A, BRAKE ROD art. 95014-73100
По запросу
33
JOINT B, BRAKE ARM art. 95015-32001
По запросу
34
BOLT, FLANGE (8X45) art. 95701-08045-00
По запросу
35
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
36
BEARING, RADIAL BALL (6009) art. 96150-60090-10
По запросу
