модель 2012 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA 2A

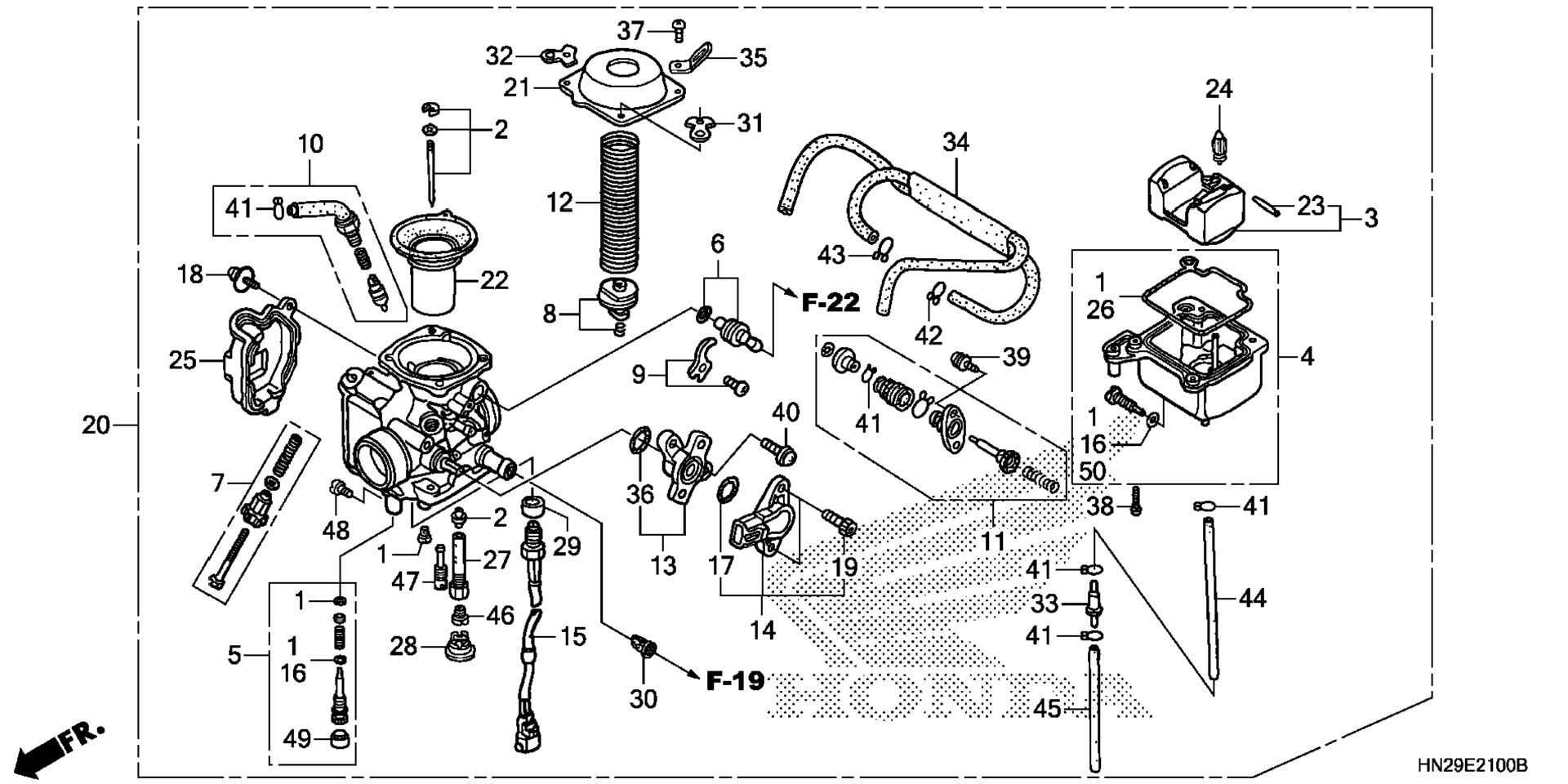

Схема карбюратора для TRX500FA 2A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-HN7-003
По запросу
2
NEEDLE SET, JET art. 16012-HN2-A21
По запросу
3
FLOAT SET art. 16013-HN8-003
По запросу
4
CHAMBER SET, FLOAT art. 16015-HP0-A01
По запросу
5
SCREW SET art. 16016-HN2-A21
По запросу
6
JOINT SET art. 16026-MR1-004
По запросу
7
SCREW SET art. 16028-HP0-A01
По запросу
8
PLATE SET, VALVE art. 16037-HN2-003
По запросу
9
PLATE SET, STAY art. 16038-HN8-003
По запросу
10
VALVE, STARTER art. 16046-HN2-003
По запросу
11
PUMP SET art. 16048-HN7-003
По запросу
12
SPRING, COMPRESSION COIL art. 16050-HN2-A21
По запросу
13
SPACER SET, THROTTLE SENSOR art. 16060-HN2-A21
По запросу
14
SENSOR SET, THROTTLE art. 16061-HP0-A02
По запросу
15
HEATER ASSY. art. 16070-HN2-A21
По запросу
16
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
17
O-RING art. 16075-HN2-A21
По запросу
18
SCREW-WASHER art. 16080-HC0-003
По запросу
19
BOLT, BREAK HEAD art. 16083-HP0-A01
По запросу
20
CARBURETOR ASSY. (VE6AE B) art. 16100-HN2-A22
По запросу
20
CARBURETOR ASSY. (VE6AE B) art. 16100-HN2-305
По запросу
21
TOP art. 16107-HN2-003
По запросу
22
PISTON, VACUUM art. 16111-HN2-003
По запросу
23
PIN, ARM art. 16152-HN8-003
По запросу
24
VALVE, FLOAT art. 16155-HN7-003
По запросу
25
COVER, BODY art. 16157-HN8-003
По запросу
26
GASKET, FLOAT CHAMBER art. 16163-MEA-671
По запросу
27
HOLDER, NEEDLE JET art. 16165-HN2-003
По запросу
28
HOLDER, JET art. 16168-HC4-003
По запросу
29
COLLAR, SETTING art. 16172-KEB-610
По запросу
30
SCREEN, FUEL STRAINER art. 16176-MW3-A80
По запросу
31
BINDER art. 16178-HP0-A01
По запросу
32
BINDER art. 16179-HP0-A01
По запросу
33
VALVE, ONE-WAY art. 16180-HC4-003
По запросу
34
TUBE, AIR VENT art. 16196-HP0-A01
По запросу
35
CLIP, PLATE art. 17191-MT2-740
По запросу
36
O-RING (14.8X1.9) art. 91304-PT0-000
По запросу
37
SCREW, PAN (4X8) art. 93500-04008-0H
По запросу
38
SCREW, PAN (4X14) art. 93500-04014-0H
По запросу
39
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
40
SCREW-WASHER (5X14) art. 93892-05014-08
По запросу
41
CLIP, TUBE (B7) art. 95002-02079
По запросу
42
CLIP, TUBE (B1 8) art. 95002-02089
По запросу
43
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
44
BULK HOSE, VACUUM (3.5X1000) (3.5X60) art. 95005-35001-50M
По запросу
45
BULK HOSE, VACUUM (3.5X1000) (3.5X200) art. 95005-35001-50M
По запросу
46
JET, MAIN (#158) art. 99101-HN2-1580
По запросу
46
JET, MAIN (#162) art. 99101-HP0-1620
По запросу
47
JET, SLOW (#45) art. 99104-KPF-0450
По запросу
48
JET (#85) art. 99112-HN2-0850
По запросу
