модель 2012 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA A

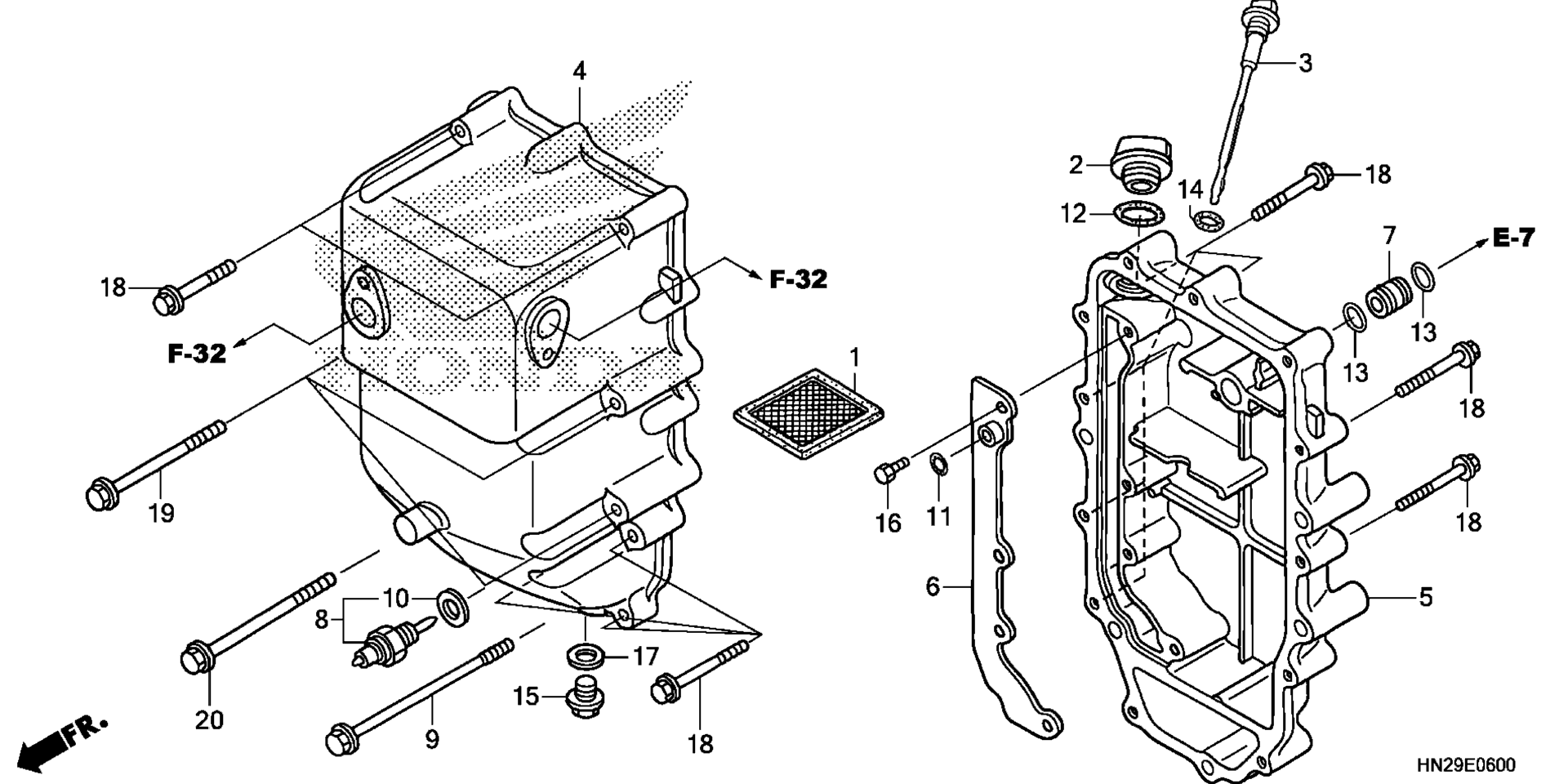

Схема масляного бака для TRX500FA A
Схема
Детали
Номер
Наименование детали
Цена
1
SCREEN, OIL FILTER (KOYO) art. 15421-HC4-005
По запросу
2
CAP, OIL TANK art. 15651-HN2-000
По запросу
3
DIPSTICK, OIL art. 15660-HN2-A20
По запросу
4
TANK, FR. OIL art. 15710-HN2-A20
По запросу
5
TANK, RR. OIL art. 15721-HN2-000
По запросу
6
PLATE, OIL TANK art. 15730-HN2-000
По запросу
7
JOINT, RR. OIL TANK art. 15771-HN2-000
По запросу
8
SENSOR ASSY., THERMOSTAT OIL (TOYO) art. 37750-HC4-751
По запросу
9
BOLT, FLANGE (8X176) art. 90017-PP6-000
По запросу
10
WASHER, SEALING art. 90401-HA8-000
По запросу
11
O-RING (11.7X1.9) (KEIHIN) art. 91303-P6H-003
По запросу
12
O-RING (28X3) art. 91307-MK5-000
По запросу
13
O-RING (18.5X2.4) (ARAI) art. 91311-MB0-003
По запросу
14
O-RING (8.4X2.4) art. 91316-MJ8-003
По запросу
15
BOLT, DRAIN PLUG (12MM) art. 92800-12000
По запросу
16
BOLT, HEX. (5X12) art. 93101-05012-0A
По запросу
17
Кольцо 12MM Honda art. 94109-12000
По запросу
18
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
19
BOLT, FLANGE (8X90) art. 95701-08090-00
По запросу
20
BOLT, FLANGE (8X110) art. 95701-08110-08
По запросу
