модель 2012 года
- Модель TRX500 Foreman
- Код модели TRX500FPM A

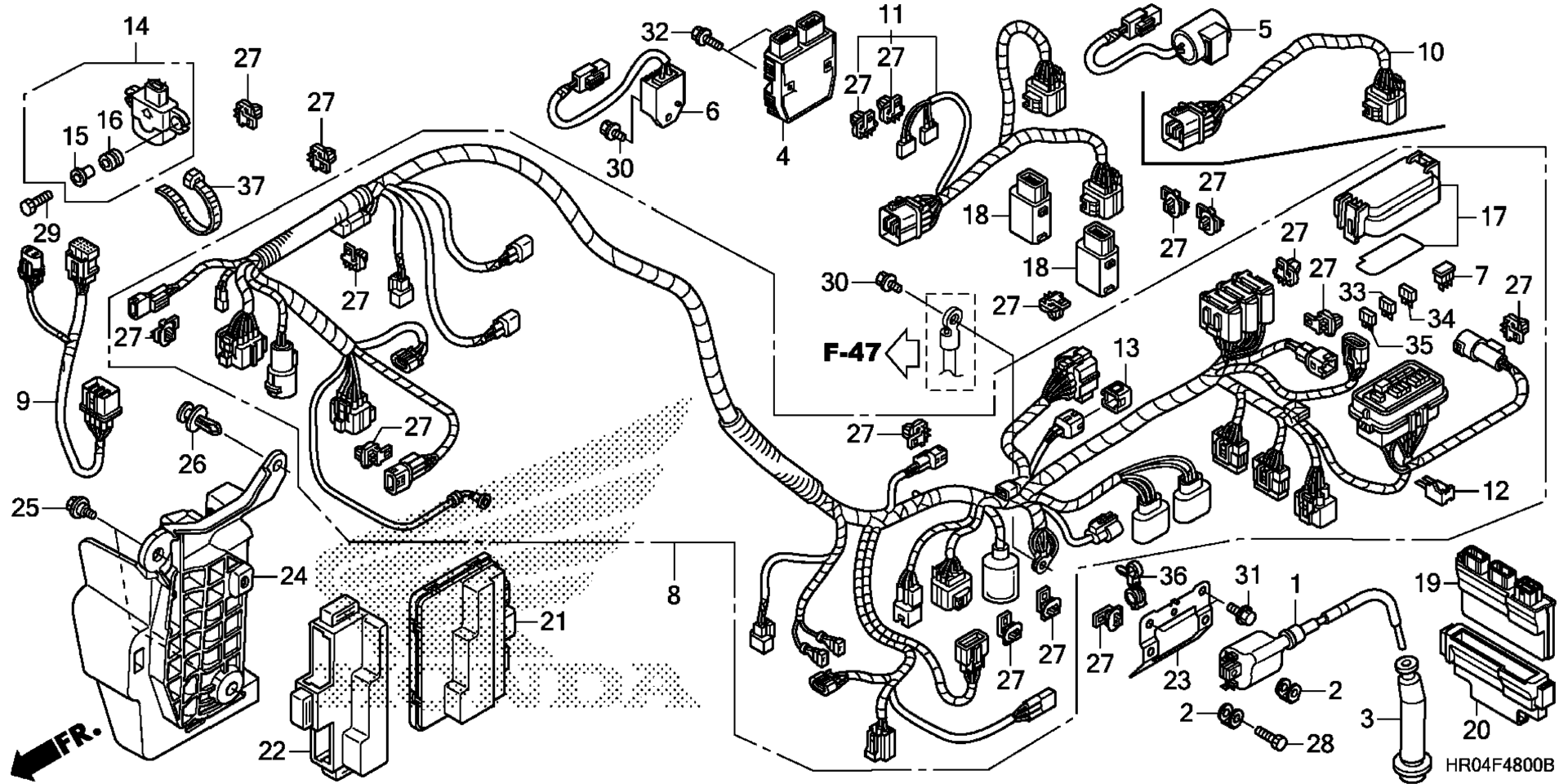

Схема жгута проводов для TRX500FPM A
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-HR0-F01
По запросу
2
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
3
-Свечной колпачок art. 30700-MBN-671
По запросу
4
RECTIFIER ASSY., REGULATOR art. 31600-MGZ-J01
По запросу
7
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
8
WIRE HARNESS art. 32100-HR0-G00
По запросу
9
SUB-HARNESS, FR. art. 32105-HR0-F00
По запросу
10
SUB-HARNESS, RR. FENDER art. 32115-HR0-F00
По запросу
12
CONNECTOR, DIODE (2P) (3A) art. 32146-S84-003
По запросу
13
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
14
SENSOR ASSY., BANK ANGLE art. 35160-HR0-F01
По запросу
15
COLLAR art. 35162-MGC-003
По запросу
16
GROMMET art. 35163-MGC-003
По запросу
17
COVER SET, FUSE art. 38230-HR0-E00
По запросу
18
RELAY, WATERPROOF (15AX2) art. 38580-HP5-601
По запросу
19
PGM-FI UNIT art. 38770-HR0-G01
По запросу
20
CUSHION, PGM-FI UNIT art. 38771-HP5-600
По запросу
21
EPS CONTROL UNIT art. 39980-HR0-H01
По запросу
22
CUSHION, EPS UNIT art. 39981-HN2-B70
По запросу
23
BRACKET, IGNITION COIL art. 50305-HR0-F00
По запросу
24
HOLDER, EPS ECU art. 50400-HR0-H00
По запросу
25
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
26
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
27
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
28
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
29
BOLT, HEX. (6X22) art. 92101-06022-0A
По запросу
30
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
31
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
32
Болт 6х22 Honda art. 95701-06022-00
По запросу
33
FUSE, MINI (10A) art. 98200-41000
По запросу
34
FUSE, MINI (15A) art. 98200-41500
По запросу
35
FUSE, MINI (30A) art. 98200-43000
По запросу
36
CLIP, TUBE (135MM) (BLACK) art. 91558-SM4-003
По запросу
37
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
