модель 2013 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FPA 2AC

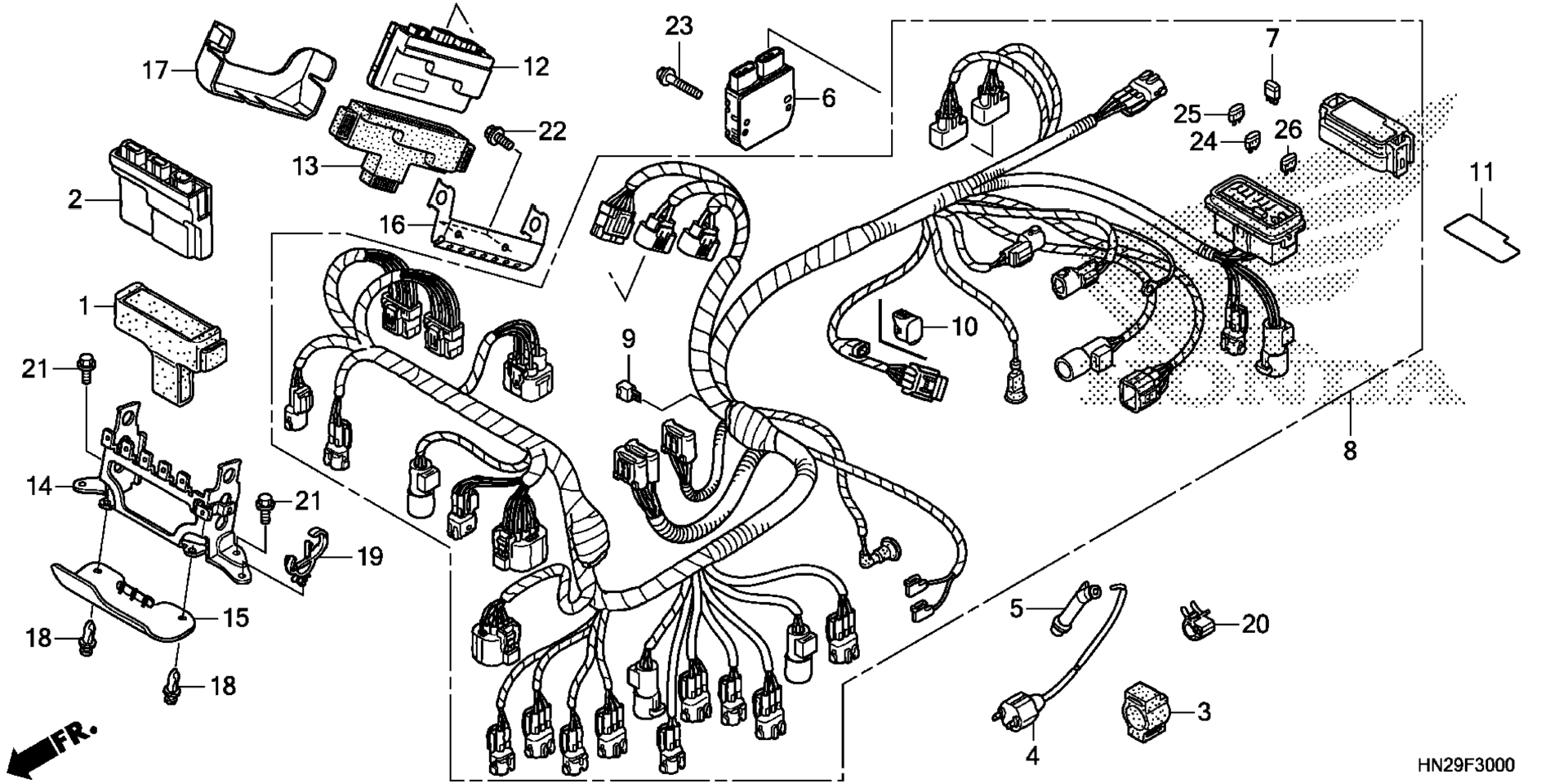

Схема жгута проводов для TRX500FPA 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
SUSPENSION, CONTROL UNIT art. 30401-HN7-000
По запросу
2
Блок управления двигателем Honda art. 30410-HN2-A21
По запросу
3
SUSPENSION, IGNITION COIL art. 30506-KV3-771
По запросу
4
COIL, IGNITION art. 30510-HN2-A20
По запросу
5
Колпачок свечной Honda art. 30700-HN2-003
По запросу
6
RECTIFIER ASSY., REGULATOR art. 31600-MGZ-J01
По запросу
7
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
8
WIRE HARNESS art. 32100-HN2-B71
По запросу
9
CONNECTOR, DIODE (2P) (3A) art. 32146-S84-003
По запросу
10
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
12
EPS CONTROL UNIT art. 39980-HN2-B71
По запросу
13
CUSHION, EPS UNIT art. 39981-HN2-B70
По запросу
14
STAY, ENGINE CONTROL UNIT art. 50269-HP0-A00
По запросу
15
GUARD, ENGINE CONTROL UNIT HEAT art. 50271-HP0-A00
По запросу
16
STAY, EPS UNIT art. 80219-HN2-B70
По запросу
17
GUARD, EPS UNIT art. 80220-HN2-B70
По запросу
18
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
19
CLIP, HARNESS art. 90684-ZA0-601
По запросу
20
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
21
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
22
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
23
Болт 6х22 Honda art. 95701-06022-00
По запросу
24
FUSE, MINI (10A) art. 98200-41000
По запросу
25
FUSE, MINI (15A) art. 98200-41500
По запросу
26
FUSE, MINI (30A) art. 98200-43000
По запросу
