модель 2013 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FPA AC

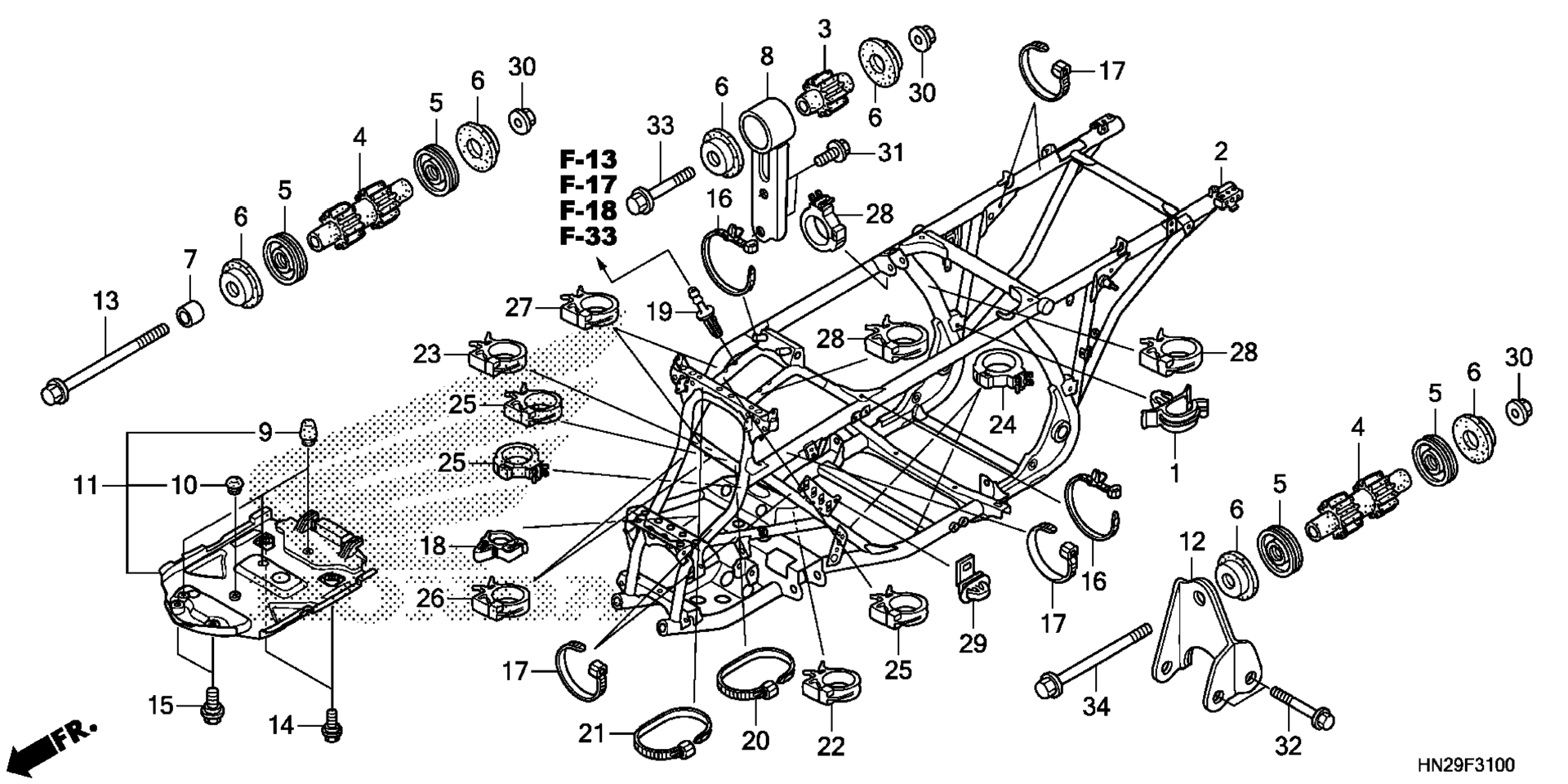

Схема рамы для TRX500FPA AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, WIRE HARNESS art. 32161-393-003
По запросу
2
FRAME art. 50100-HN2-B70
По запросу
3
Подушка двигателя Honda art. 50201-HN2-000
от 1 990 ₽
4
RUBBER, ENGINE MOUNTING (LOWER) art. 50202-HP0-A50
По запросу
5
Пыльник опоры двигателя Honda art. 50203-HM7-003
от 2 690 ₽
6
RUBBER C, MOUNTING art. 50204-HM7-003
По запросу
7
COLLAR, ENGINE HANGER art. 50205-HM8-000
По запросу
8
PLATE, HEAD HANGER art. 50351-HN2-000
По запросу
9
RUBBER A, STOPPER art. 50352-HM5-730
По запросу
10
RUBBER B, STOPPER art. 50354-HM5-730
По запросу
11
GUARD ASSY., ENGINE art. 50360-HN2-B70
По запросу
12
HANGER, ENGINE (LOWER) art. 50363-HN2-000
По запросу
13
BOLT, ENGINE HANGER (10X148) art. 90103-147-000
По запросу
14
BOLT, FLANGE (6MM) art. 90113-GF0-000
По запросу
15
BOLT, FLANGE (8X18) art. 90186-GBC-000
По запросу
16
BAND, WIRE HARNESS (150MM) (NATURAL) art. 90649-SC2-003
По запросу
17
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
18
CLAMP, HARNESS art. 90652-HC4-003
По запросу
19
JOINT, BREATHER TUBE art. 90652-HF7-003
По запросу
20
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
22
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
23
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
24
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
25
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
26
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
27
CLIP, CABLE (25MM) art. 90690-GHB-671
По запросу
28
CLIP, CABLE (30MM) art. 90690-GHB-681
По запросу
29
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
30
Гайка 10мм Honda art. 94050-10000
По запросу
31
BOLT, FLANGE (8X20) art. 95701-08020-00
По запросу
32
BOLT, FLANGE (8X60) art. 95701-08060-00
По запросу
33
BOLT, FLANGE (10X60) art. 95701-10060-00
По запросу
34
BOLT, FLANGE (10X120) art. 95801-10120-00
По запросу
