модель 2013 года
- Модель TRX500 Foreman
- Код модели TRX500FPM 2AC

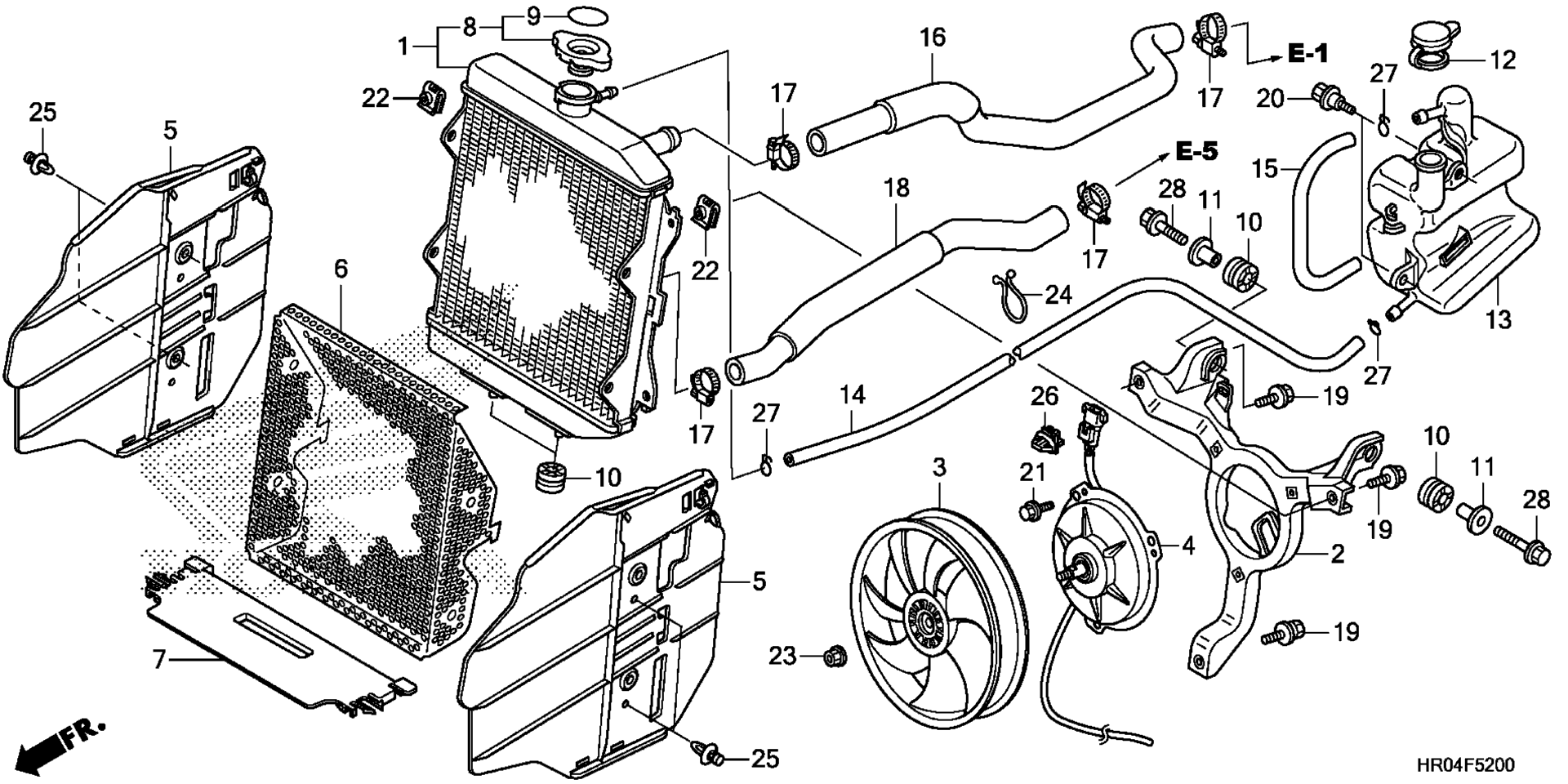

Схема радиатора для TRX500FPM 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR art. 19010-HP5-601
По запросу
2
STAY, COOLING FAN art. 19015-HP5-600
По запросу
3
Крыльчатка вентилятора радиатора art. 19020-HN2-003
По запросу
4
MOTOR ASSY., FAN art. 19030-HP5-601
По запросу
5
COVER, RADIATOR GRILLE art. 19033-HR0-F00
По запросу
6
PLATE, RADIATOR GRILLE art. 19034-HP5-600
По запросу
7
COVER, RADIATOR GRILLE (LOWER) art. 19035-HP5-600
По запросу
8
CAP, RADIATOR art. 19037-GEE-710
По запросу
9
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
10
Втулка резиновая Honda art. 19051-KA3-830
По запросу
11
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
12
CAP, RESERVE TANK art. 19104-MB0-700
По запросу
13
TANK, RADIATOR RESERVE art. 19110-HP5-600
По запросу
14
TUBE, RADIATOR RESERVE art. 19111-HP5-600
По запросу
15
TUBE, RESERVE TANK BREATHER art. 19112-HP5-600
По запросу
16
HOSE, WATER (UPPER) art. 19501-HR0-F00
По запросу
17
BAND, WATER HOSE (27MM) art. 19503-HN2-A60
По запросу
18
HOSE, WATER (LOWER) art. 19503-HR0-F00
По запросу
19
BOLT-WASHER (6X15) art. 90107-HN8-003
По запросу
20
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
21
BOLT, FLANGE (5X10) art. 90196-MBB-003
По запросу
22
NUT, CLIP (6MM) art. 90201-KPR-901
По запросу
23
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
24
CLIP, PURSE LOCK (37MM) art. 90600-HN2-B70
По запросу
25
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
26
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
27
CLIP, TUBE (B10) art. 95002-02100
По запросу
28
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
