модель 2016 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA6 2AC

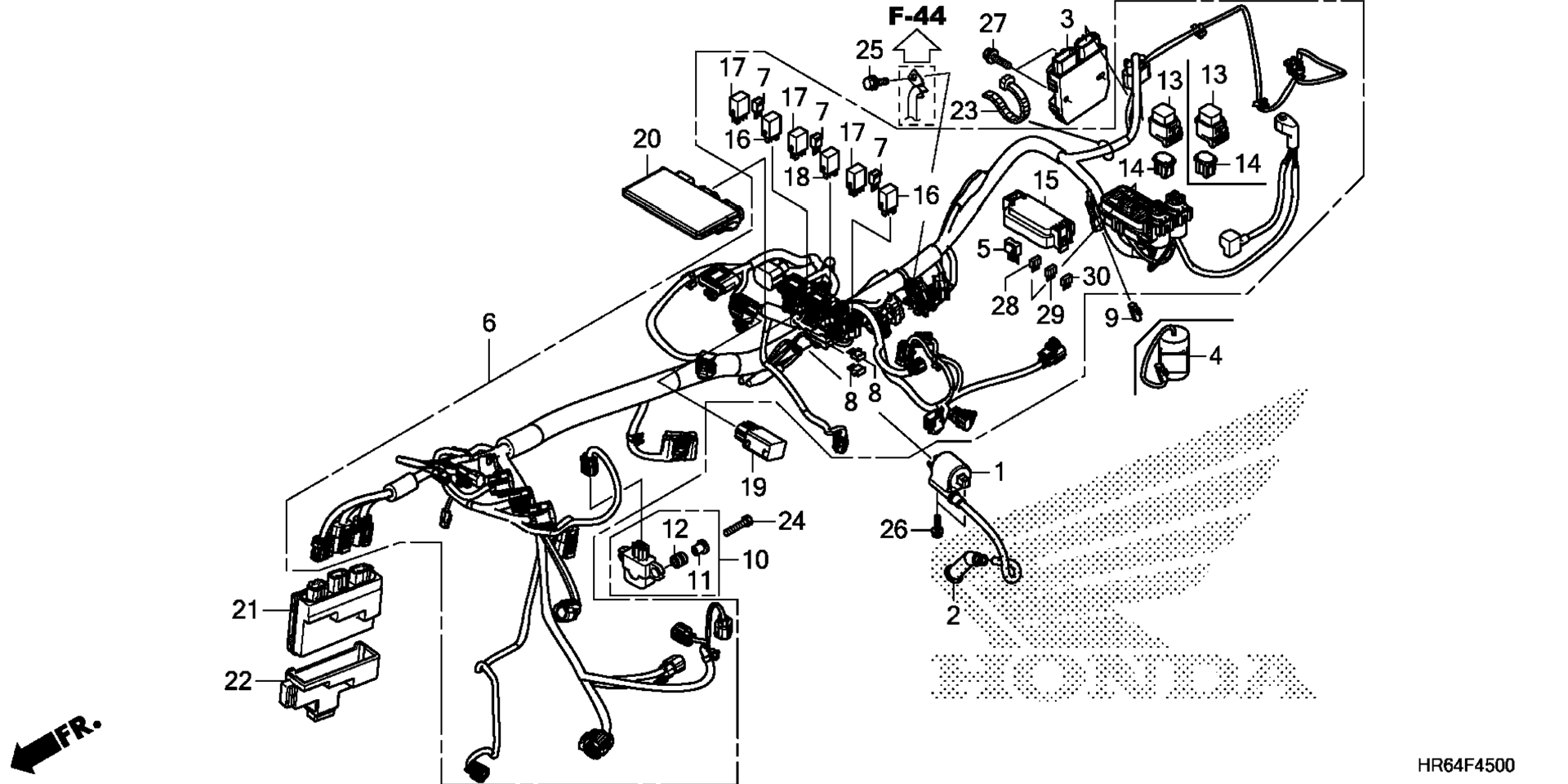

Схема жгута проводов для TRX500FA6 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-HR3-A21
По запросу
2
-Свечной колпачок art. 30700-MBN-671
По запросу
3
RECTIFIER ASSY., REGULATOR art. 31600-MGZ-J01
По запросу
5
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
6
WIRE HARNESS art. 32100-HR6-A70
По запросу
7
CONNECTOR, DIODE (2P) art. 32146-SH3-003
По запросу
8
DIODE (3P) art. 32146-SJ4-003
По запросу
9
CONNECTOR, DUMMY (2P 090 F) (BLACK) art. 32605-HR6-A60
По запросу
10
SENSOR ASSY., BANK ANGLE art. 35160-HR0-F01
По запросу
11
COLLAR art. 35162-MGC-003
По запросу
12
GROMMET art. 35163-MGC-003
По запросу
13
COVER ASSY., FUSE (40A) art. 38205-HP0-B11
По запросу
14
FUSE, BLOCK (40A) art. 38211-SNA-A21
По запросу
15
COVER SET, FUSE art. 38230-HR4-A40
По запросу
16
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
17
RELAY, POWER (MICRO ISO 5P) art. 38502-MCS-G01
По запросу
18
RELAY, POWER (MICRO ISO 4P) art. 38503-MCA-A61
По запросу
19
RELAY, DIFFLOCK PULLBACK art. 38580-HR4-A21
По запросу
20
PGM-FI UNIT art. 38770-HR6-A63
По запросу
20
PGM-FI UNIT art. 38770-HR6-G62
По запросу
21
EPS UNIT art. 39980-HR6-A62
По запросу
22
CUSHION, EPS UNIT art. 39981-HN2-B70
По запросу
23
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
24
BOLT, HEX. (6X25) art. 92101-06025-0A
По запросу
25
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
26
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
27
Болт 6х22 Honda art. 95701-06022-00
По запросу
28
FUSE, MINI (10A) art. 98200-41000
По запросу
29
FUSE, MINI (20A) art. 98200-42000
По запросу
30
FUSE, MINI (30A) art. 98200-43000
По запросу
