модель 2016 года
- Модель TRX500 Foreman
- Код модели TRX500FE2 2AC

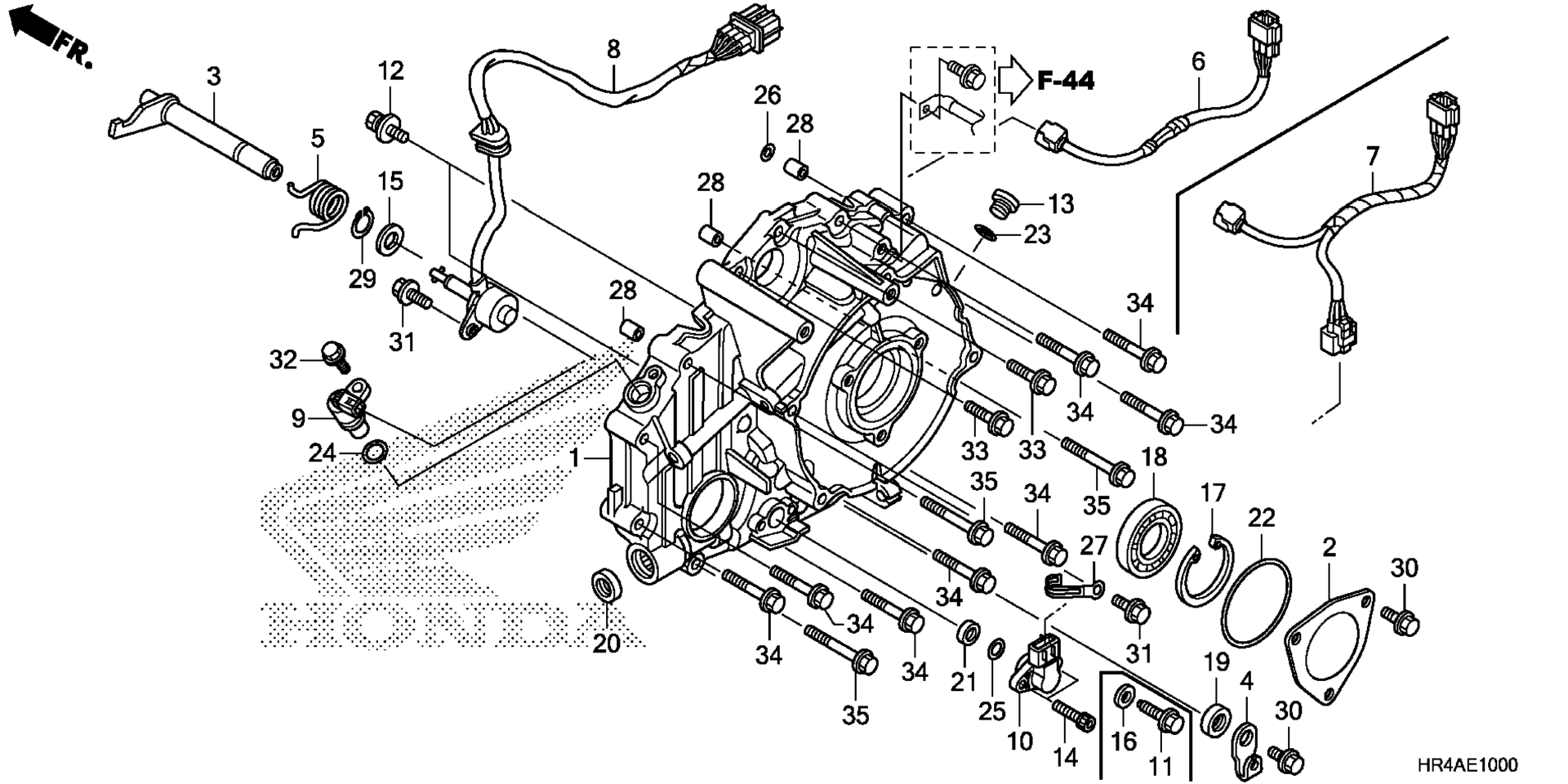

Схема задний CRANKCASE крышки для TRX500FE2 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, RR. CRANKCASE art. 11340-HR4-A40
По запросу
2
CAP, RR. COVER art. 11342-HP5-600
По запросу
3
SHAFT A, REVERSE STOPPER art. 24860-HP5-000
По запросу
4
LEVER, REVERSE STOPPER art. 24865-HP5-600
По запросу
5
SPRING, REVERSE STOPPER art. 24867-HP5-600
По запросу
7
SUB-HARNESS, ENGINE art. 32101-HR3-A40
По запросу
8
SWITCH ASSY., CHANGE art. 35759-HL5-A01
По запросу
9
SENSOR ASSY., SPEED (TDK-EPC) art. 37700-KZR-601
По запросу
10
Датчик КПП Honda art. 38800-HR3-A21
По запросу
12
BOLT-WASHER (6X12) art. 90021-MM5-000
По запросу
13
CAP (14MM) art. 90084-KY2-000
По запросу
14
BOLT, SOCKET (5X20) art. 90116-HP5-600
По запросу
15
WASHER, THRUST (12MM) art. 90452-166-600
По запросу
17
CIRCLIP, INNER (42MM) art. 90602-GFZ-000
По запросу
18
BEARING, RADIAL BALL (6806) art. 91015-HR0-F21
По запросу
19
Сальник 12X22X5 Honda art. 91201-965-000
По запросу
21
OIL SEAL (8X16X6) (NOK) art. 91254-792-003
По запросу
22
O-RING (58X3) art. 91301-HR3-A40
По запросу
23
Кольцо 913.8X2.5 Honda 1303-377-000 art. 91303-377-000
По запросу
24
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
25
O-RING, ANGLE SENSOR art. 91308-HN0-A10
По запросу
26
O-RING (7.8X1.9) (NOK) art. 91313-MN5-004
По запросу
27
CLIP (2X70) art. 91413-679-000
По запросу
28
Палец 8X14 Honda art. 94301-08140
от 221 ₽
29
CIRCLIP, OUTER (12MM) art. 94510-12000
По запросу
30
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
31
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
32
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
33
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
34
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
35
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
