модель 2016 года
- Модель TRX500 Foreman
- Код модели TRX500FM5 AC

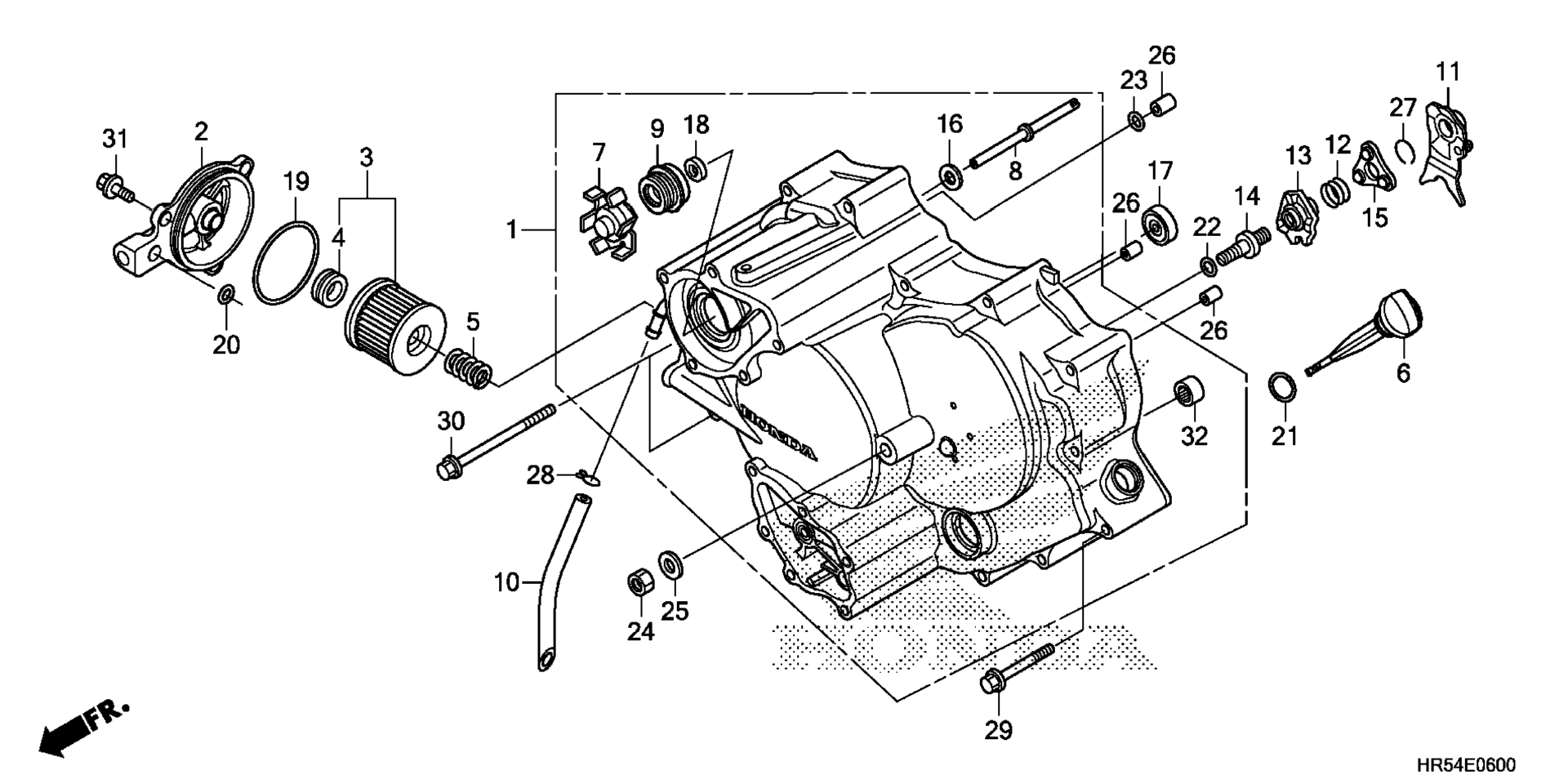

Схема передней крышки картера для TRX500FM5 AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER ASSY., FR. CRANKCASE art. 11300-HR0-E00
По запросу
2
COVER, OIL FILTER art. 11333-HR0-F00
По запросу
3
Фильтр масляный Honda art. 15412-HM5-A10
По запросу
4
RUBBER, FILTER art. 15413-MC8-000
По запросу
5
SPRING, OIL FILTER ELEMENT SETTING art. 15414-KF0-000
По запросу
6
DIPSTICK, OIL art. 15650-HL5-A00
По запросу
7
IMPELLER, WATER PUMP art. 19215-MEG-300
По запросу
8
SHAFT, WATER PUMP art. 19216-HP5-600
По запросу
9
SEAL, MECHANICAL art. 19217-MAL-300
По запросу
10
HOSE, DRAIN art. 19507-HP5-600
По запросу
11
PLATE, CLUTCH CAM art. 22820-HR0-E00
По запросу
12
SPRING, CAM PLATE SIDE art. 22825-HP5-600
По запросу
13
PLATE, CLUTCH LIFTER art. 22830-HR0-E00
По запросу
14
BOLT, CLUTCH ADJUSTING art. 22841-HR0-F00
По запросу
15
RETAINER, BALL art. 22860-HP5-600
По запросу
16
WASHER, THRUST (12X23X2) art. 90599-767-C10
По запросу
17
BEARING, RADIAL BALL (15X32X9) art. 91009-HF1-671
По запросу
18
OIL SEAL (12X26X7) (ARAI) art. 91201-MV4-003
По запросу
19
O-RING (54X2.4) (ARAI) art. 91302-KF0-003
По запросу
20
O-RING (11X1.9) (NOK) art. 91303-HA0-004
По запросу
21
O-RING (18X3) (ARAI) art. 91307-KF0-003
По запросу
22
O-RING (8.2X1.5) art. 91308-MC7-000
По запросу
23
O-RING (7.8X1.9) (NOK) art. 91313-MN5-004
По запросу
24
NUT, HEX. (8MM) art. 94030-08000
По запросу
25
WASHER, PLAIN (8MM) art. 94102-08800
По запросу
26
Палец 8X14 Honda art. 94301-08140
от 221 ₽
27
CLIP, PISTON PIN (15MM) art. 94601-15000
По запросу
28
CLIP, TUBE (B12.5) art. 95002-02130
По запросу
29
BOLT, FLANGE (6X60) art. 95701-06060-00
По запросу
30
BOLT, FLANGE (6X110) art. 95701-06110-00
По запросу
31
BOLT, FLANGE (6X18) art. 96001-06018-00
По запросу
32
BEARING, NEEDLE (1010) (NTN) art. 91021-148-004
По запросу
