модель 2016 года
- Модель TRX680 Rincon
- Код модели TRX680FA 2AC

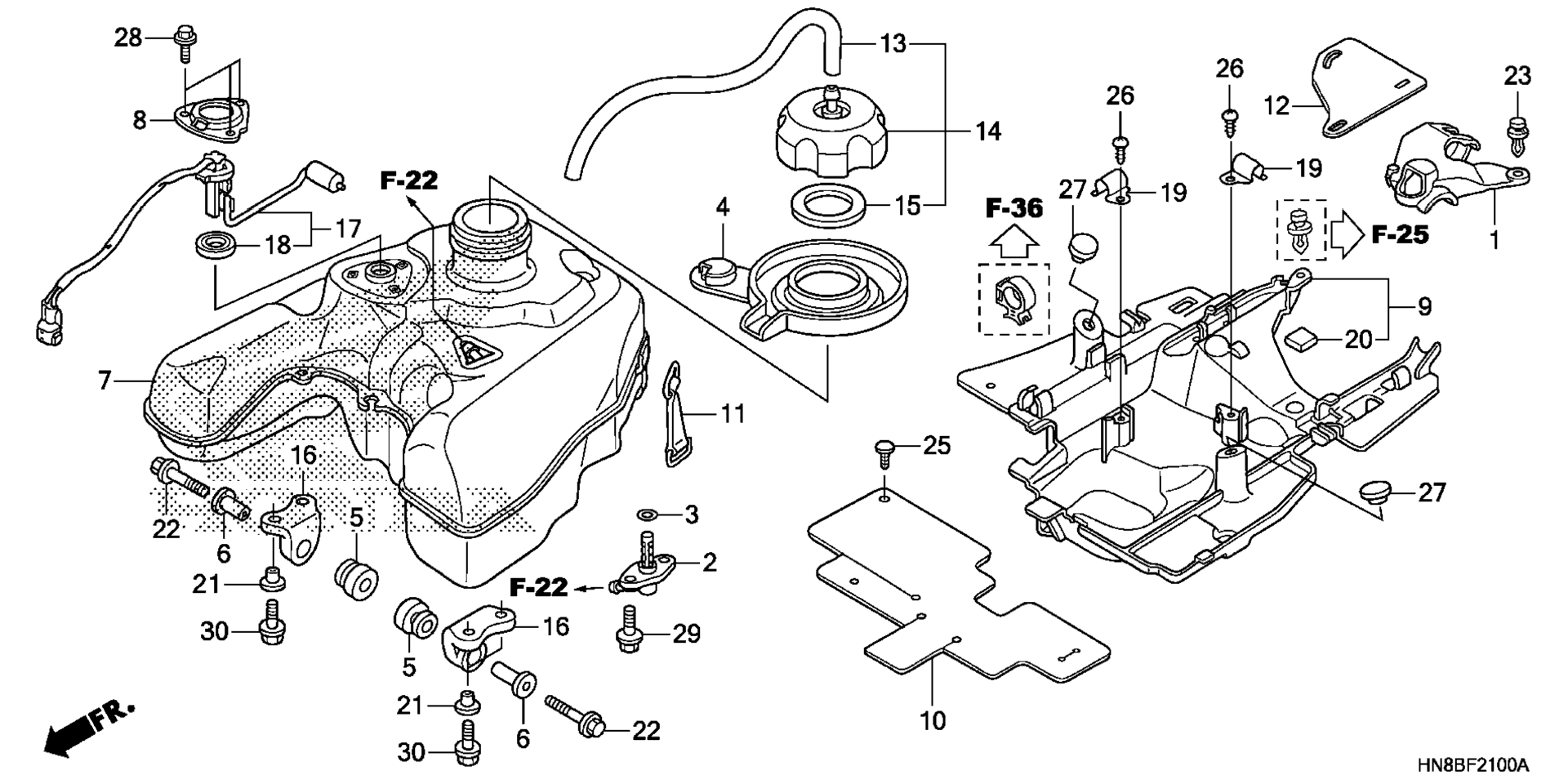

Схема топливного бака для TRX680FA 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, THROTTLE BODY art. 16721-HN8-A60
По запросу
2
JOINT ASSY., FUEL art. 16958-HN8-A61
По запросу
3
O-RING (11.8X3.55) art. 16997-467-000
По запросу
4
TRAY, FUEL TANK art. 17507-HN8-A60
По запросу
5
RUBBER, TANK MOUNTING art. 17508-GBF-830
По запросу
6
COLLAR, TANK SETTING art. 17509-KS6-700
По запросу
7
TANK, FUEL art. 17510-HN8-B40
По запросу
8
PLATE, UNIT SET art. 17515-GBL-760
По запросу
9
PROTECTOR, TANK HEAT (LOWER) art. 17515-HN8-A60
По запросу
10
RUBBER, HEAT PROTECTOR art. 17516-HN8-A60
По запросу
11
Застежка-крепление бензобака Honda art. 17517-HN8-000
По запросу
12
RUBBER, RR. HEAT PROTECTOR art. 17518-HN8-A60
По запросу
13
TUBE, FUEL CAP BREATHER art. 17521-HA2-670
По запросу
14
Крышка бензобака Honda art. 17620-HF7-000
По запросу
15
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
16
BRACKET, FR. FUEL TANK art. 17634-KZ3-860
По запросу
17
Указатель уровня топлива ( поплавок ) бензобака Honda art. 37080-HN8-000
По запросу
18
GASKET, BASE art. 37801-GA7-700
По запросу
19
CLAMP A, CHOKE CABLE art. 50173-MAH-A00
По запросу
20
RUBBER, CUSHION PAD art. 64207-MAM-A00
По запросу
21
COLLAR art. 84706-415-000
По запросу
22
BOLT, FLANGE (6X40) art. 90137-KA3-830
По запросу
23
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
25
CLIP, WASHER MOUTH art. 91504-SD5-901
По запросу
26
SCREW, TAPPING (5X12) art. 93913-25210
По запросу
27
RUBBER C, STAND STOPPER art. 95011-63000
По запросу
28
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
29
BOLT, FLANGE (6X14) art. 96001-06014-00
По запросу
30
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
