модель 2021 года
- Модель TRX250 Recon
- Код модели TRX250TE 3A

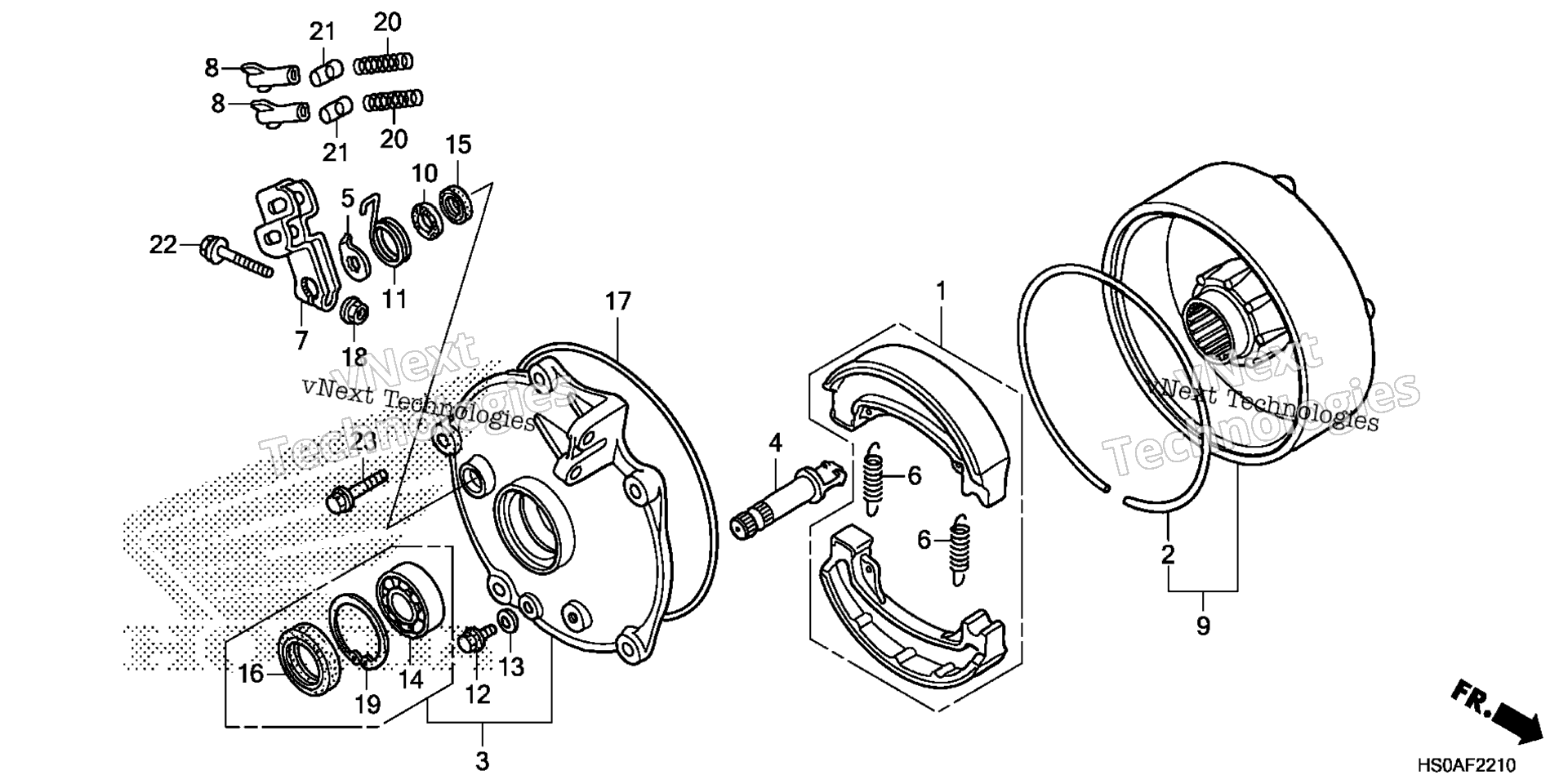

Схема задней части BRAKE DRUM для TRX250TE 3A
Схема
Детали
Номер
Наименование детали
Цена
1
SHOE SET, BRAKE (ASK) art. 06430-HM8-A00
По запросу
2
RING, DAMPER art. 42624-HB3-000
По запросу
3
PANEL SET, RR. BRAKE art. 43010-HM8-000
По запросу
4
CAM, RR. BRAKE art. 43141-KB4-003
По запросу
5
INDICATOR, RR. BRAKE art. 43145-HM8-000
По запросу
6
SPRING, BRAKE SHOE art. 43151-329-000
По запросу
7
ARM, RR. BRAKE art. 43410-HM8-000
По запросу
8
NUT, BRAKE ADJUSTING art. 43459-HM5-A10
По запросу
9
DRUM ASSY., RR. BRAKE art. 43620-HM8-000
По запросу
10
DUST SEAL, BRAKE CAM art. 45134-250-000
По запросу
11
SPRING, BRAKE ARM RETURN art. 45411-GB4-680
По запросу
12
Болт Honda art. 90109-371-000
от 326 ₽
13
Прокладка art. 90471-580-000
от 473 ₽
14
BEARING, RADIAL BALL (32X58X13) art. 91055-HA0-681
По запросу
15
DUST SEAL (14X20X4) (NOK) art. 91208-HF7-005
По запросу
16
DUST SEAL (43X58X10) art. 91252-HM8-003
По запросу
17
O-RING (166X2.6) art. 91355-HM8-003
По запросу
18
NUT, FLANGE (6MM) art. 94050-06000
По запросу
19
Стопорное кольцо Honda art. 94520-58000
от 490 ₽
20
SPRING A, BRAKE ROD art. 95014-73100
По запросу
21
JOINT B, BRAKE ARM art. 95015-32001
По запросу
22
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
23
BOLT, FLANGE (8X25) art. 95701-08025-00
По запросу
