модель 2000 года
- Модель Magnum 325
- Код модели 325 MAGNUM 4X4 HDS II (A00CD32FB)

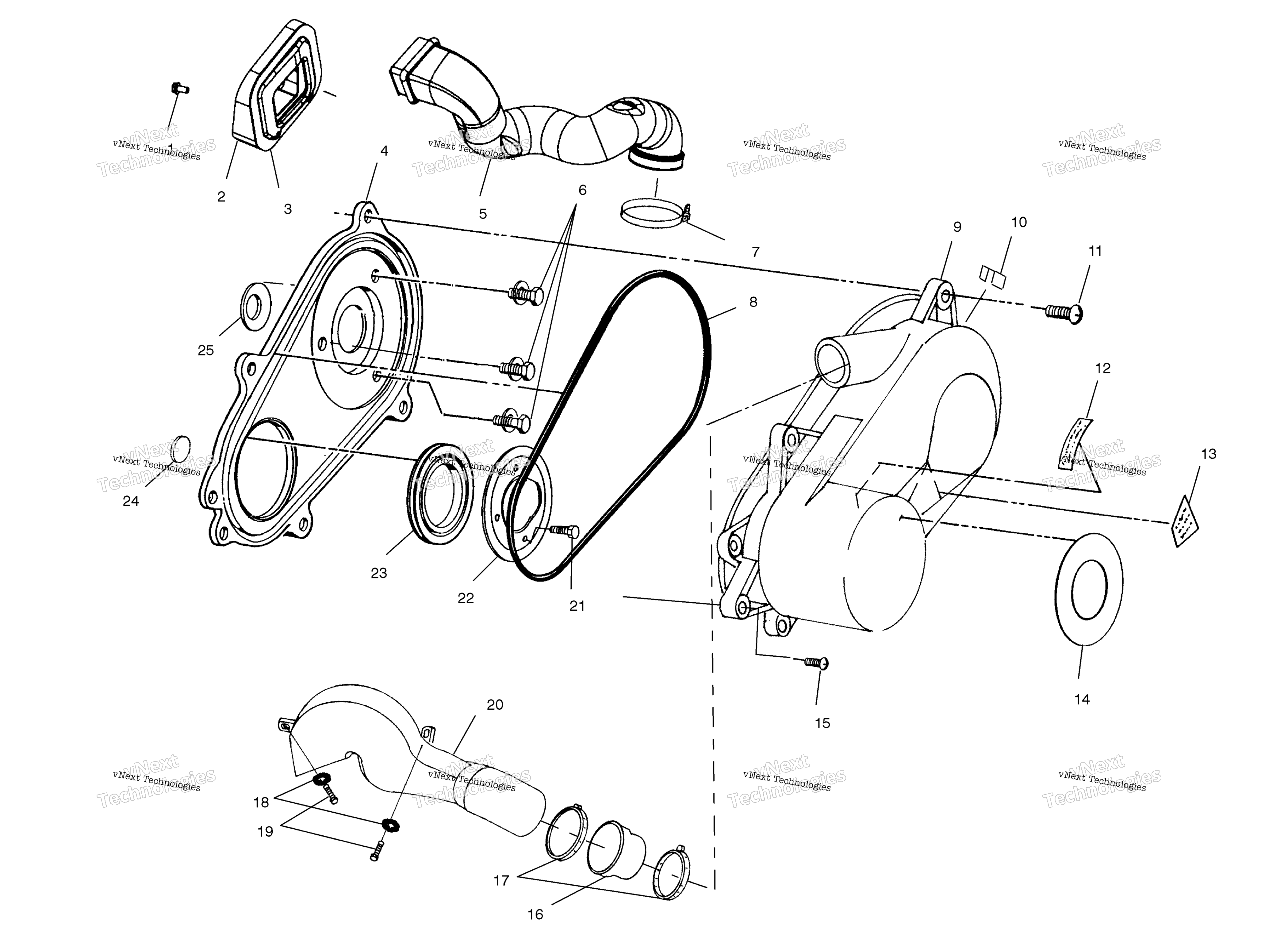

Схема сцепления Cover A00cd32aa для 325 MAGNUM 4X4 HDS II (A00CD32FB)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт Polaris art. 7512232
от 116 ₽
2
CLUTCH AIR INLET ASSEMBLY, FOAM art. 2632513
По запросу
3
DESC NOT_AVAILABLE art. 5433453
По запросу
4
COVER,CLUTCH,INNER,SVC (Incl. 8,11,15) (If built before 1/03/00) art. 2201421
По запросу
4
INNER CLUTCH CVR,SVC,ASM. (If built after 1/03/00) art. 2201676
По запросу
5
DUCT,INLET art. 5433363
По запросу
6
BOLT /WASHER,1-1/8 (If built before 1/03/00) art. 7517601
По запросу
6
BOLT ASSEMBLY, WASHER (If built after 1/03/00) art. 7517599
По запросу
7
CLAMP, NARROW BAND art. 7080909
По запросу
8
Прокладка крышки вариатора Polaris art. 5521301
от 1 943 ₽
9
Крышка вариатора внешняя Polaris art. 5438142-070
По запросу
9
Внешняя крышка вариатора Polaris art. 5433540
По запросу
10
CLUTCH COVER CLIP art. 7670051
По запросу
11
Болт-саморез Polaris art. 7512094
от 263 ₽
11
Болт крышки вариатора Polaris art. 7512093
По запросу
12
DECAL,WARNING,CLUTCH CVR (If built after 10/04/99) art. 7078689
По запросу
12
SUBSTITUTED BY 7078689 (If built before 10/04/99) art. 7074946
По запросу
13
DECAL,ENG/CLUTCH MOD. art. 7077377
По запросу
14
DECAL"AUTO./EBS",CLUTCH (FA)(FB) art. 7077666
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
Болт-саморез Polaris art. 7512094
от 263 ₽
16
Манжета вариатора Polaris art. 5411489
По запросу
17
TIE CABLE, 14 IN art. 7080761
По запросу
18
FLAT WASHER art. 7558301
По запросу
19
SCREW art. 7517386
По запросу
20
DUCT,AIR OUTLET,CLUTCH (If built after 11/05/99) art. 5433744
По запросу
21
Screw and Washer (See Crankcase Pg. D3, Ref. 6) art. -------
По запросу
22
CLUTCH SEAL BRACKET art. 5242046
По запросу
23
ENGINE COVER CASE SEAL art. 5412637
По запросу
24
STOPPER-INNER CLUTCH COVER art. 5411795
По запросу
25
SEAL-CLUTCH COVER,TRANSMISSION (If built after 1/03/00) art. 5411901
По запросу
25
COVER CASE SEAL (If built before 1/03/00) art. 5410489
По запросу
