модель 2000 года
- Модель Magnum 325
- Код модели MAGNUM 325 2X4 (A00CB32AA)

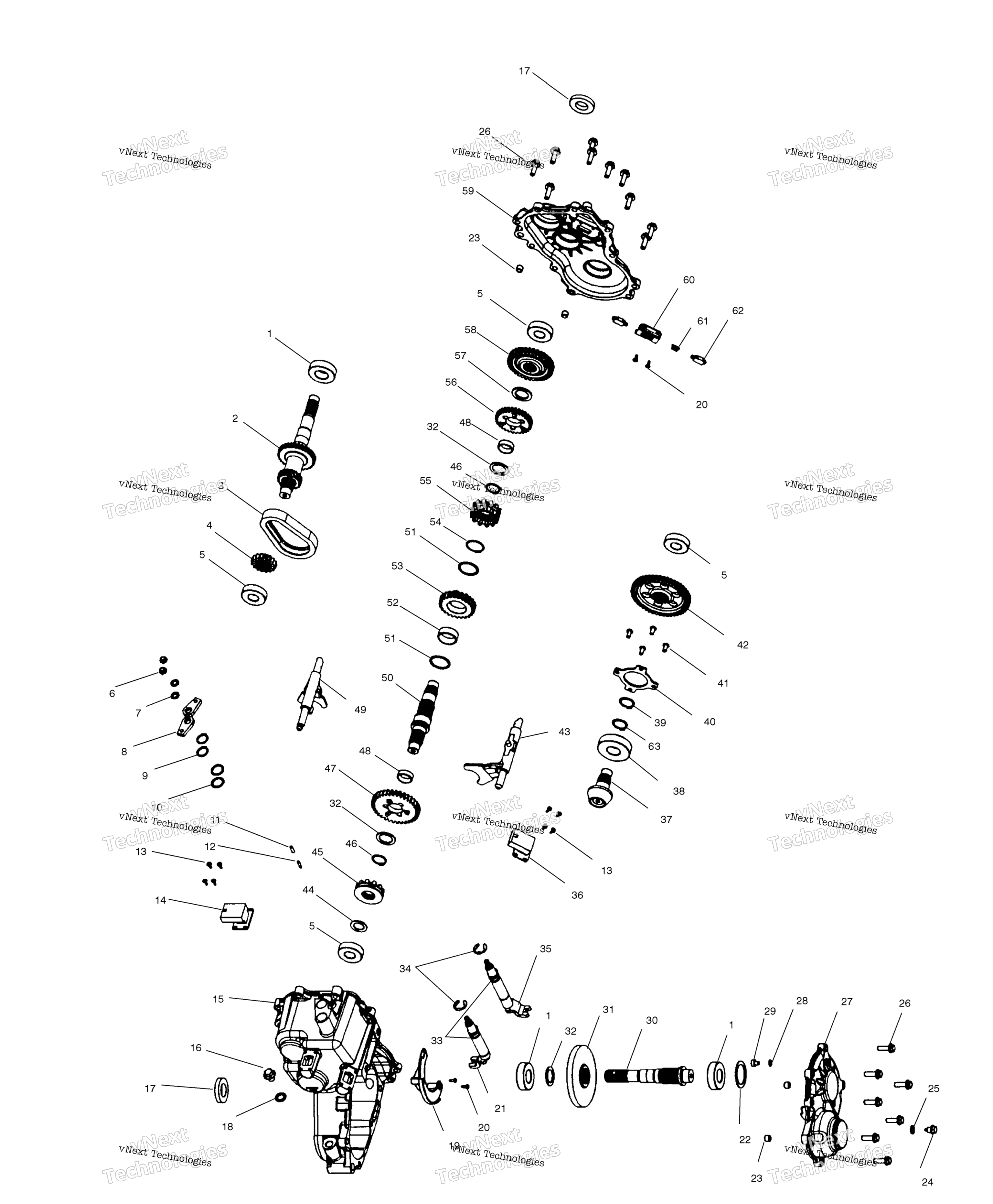

Схема основного Gearcase для MAGNUM 325 2X4 (A00CB32AA)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS (Incl. all) art. 9990000
По запросу
1
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 3 шт.
2
SHAFT,INPUT 31T art. 3233604
По запросу
3
Цепь КПП Polaris art. 3233036
По запросу
4
GEAR,16T art. 3233603
По запросу
5
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
6
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
7
WASHER art. -------
По запросу
8
BELLCRANK art. 3233153
По запросу
9
RETAINING RING art. 3233045
По запросу
10
WASHER art. 3233040
По запросу
11
PLUG,VENT CAP art. 3233286
По запросу
12
VENT art. 3233037
По запросу
13
SCREW art. 3233749
По запросу
14
SWITCH-GEAR INDICATION 3 POS art. 3234019
По запросу
15
GEARCASE,RH art. 3233902
По запросу
16
OIL FILL PLUG art. 3233711
По запросу
17
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
18
NYLON WASHER art. 3233872
По запросу
19
DEFLECTOR-OIL art. 3233712
По запросу
20
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
SHIM KIT art. 3233611
По запросу
23
KNOCK PIPE art. 3233529
По запросу
24
HEX FLANGE PLUG art. 3233777
По запросу
25
WASHER-.625X.382X.060 art. 3234035
По запросу
26
SCREW art. 3233252
По запросу
27
GEARCASE-FRONT COVER art. 3233713
По запросу
28
SHIM, .450 X .265 art. 3233583
По запросу
29
BUTTON,THRUST art. 3233582
По запросу
30
SHAFT,REAR OUTPUT art. 3233622
По запросу
31
SUBASM-GRND SPIRL BVL(411467) [Incl. 37] art. 3234912
По запросу
32
WASHER,THRUST art. 3233619
По запросу
33
O-RING art. 3233548
По запросу
34
RING,RETAINING art. 3233618
По запросу
35
SHIFT SHAFT art. 3233624
По запросу
36
GEAR INDICATION SWITCH art. 3234001
По запросу
37
SUBASM-GRND SPIRL BVL(411467) [Incl. 31] art. 3234912
По запросу
38
BALL BEARING art. 3233607
По запросу
39
SNAP RING art. 3233106
По запросу
40
COVER,BEARING art. 3233609
По запросу
41
SCREW art. 3233608
По запросу
42
GEAR,HELICAL,48T art. 3233709
По запросу
43
SHIFT,FORK,LOW art. 3233605
По запросу
44
WASHER art. 3233628
По запросу
45
ENGAGEMENT DOG, LOW art. 3233732
По запросу
46
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
47
GEAR,35T art. 3233631
По запросу
48
Подшипник игольчатый КПП Polaris art. 3233103
от 4 490 ₽
Аналог
18 820 ₽
Требуется 2 шт.
49
SHIFT FORK art. 3233602
По запросу
50
SHAFT REVERSE art. 3233598
По запросу
51
WASHER art. 3233012
По запросу
52
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
53
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
54
RING,RETAINING art. 3233029
По запросу
55
ENGAGEMENT-DOG,HIGH/REV 12 PNT art. 3234020
По запросу
56
GEAR, 30T art. 3233600
По запросу
57
SPACER art. 3233613
По запросу
58
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
59
GEARCASE,LH art. 3233610
По запросу
60
BRACKET INTERLOCK art. 3233309
По запросу
61
SPRING art. 3233032
По запросу
62
PIN,INTERLOCK art. 3233308
По запросу
63
SPACER art. 3233357
По запросу
