модель 2000 года
- Модель Scrambler 400
- Код модели SCRAMBLER 400 (A00BG38CA)

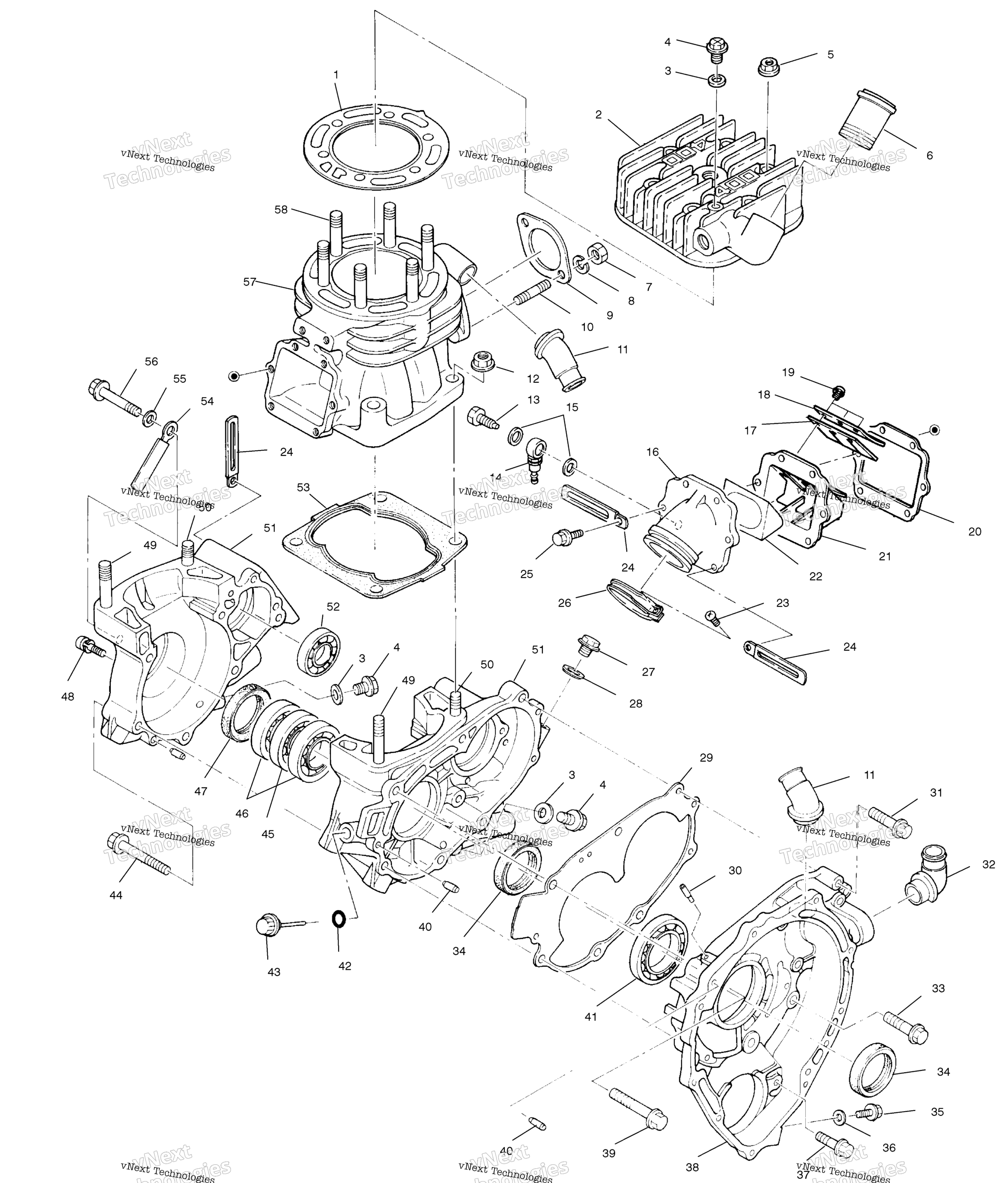

Схема картера & Cylinder для SCRAMBLER 400 (A00BG38CA)
Схема
Детали
Номер
Наименование детали
Цена
1
Прокладка ГБЦ Polaris art. 3084731
По запросу
2
CYLINDER HEAD (Incl. 6) art. 3086755
По запросу
3
FLAT WASHER art. 7555998
По запросу
4
SUBSTITUTED BY 3083767 art. 3086744
По запросу
5
FLANGE NUT art. 3082910
По запросу
6
PIPE, WATER art. 3083452
По запросу
7
NUT art. 3087199
По запросу
8
LOCK WASHER art. 3080530
По запросу
9
EXHAUST GASKET art. 3086757
По запросу
10
STUD art. 3085326
По запросу
11
PIPE-1,ELBOW art. 3086746
По запросу
12
Гайка фланцевая Polaris art. 3082911
от 263 ₽
13
BANJO BOLT art. 3083137
По запросу
14
VALVE, CHECK art. 3083894
По запросу
15
FLAT WASHER art. 7555998
По запросу
16
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
17
VALVE, REED * art. 3240064
По запросу
18
STOPPER art. 3240065
По запросу
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
GASKET, REED VALVE,(10) art. 3084148
По запросу
21
VALVE ASM., REED (Incl. 17-19) art. 3084147
По запросу
22
STUFFER,(REED VALVE ASM.) art. 3240164
По запросу
23
PAN HEAD SCREW art. 3081497
По запросу
24
CLAMP art. 3083590
По запросу
25
FLANGE BOLT art. 3084877
По запросу
26
BAND ASM. (Incl. 23) art. 3084144
По запросу
27
PLUG art. 3083453
По запросу
28
GASKET art. 3082956
По запросу
29
CASE GASKET art. 3086748
По запросу
30
PIPE, BREATHER art. 3084128
По запросу
31
FLANGE BOLT art. 3086751
По запросу
32
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
33
BOLT-FLANGE art. 3086752
По запросу
34
SEAL, OIL * art. 3084120
По запросу
35
PLUG art. 3086750
По запросу
36
GASKET,ALUMINUM(10) art. 3083482
По запросу
37
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
38
ASM.,CRANKCASE 3 (See Footnote) (Incl. 11,30,32,34,35,36,40,41) art. 3086745
По запросу
39
BOLT, FLANGE art. 3084134
По запросу
40
DOWEL PIN art. 3086838
По запросу
41
BALL BEARING art. 3084131
По запросу
42
O-RING art. 3084733
По запросу
43
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
44
BOLT-FLANGE art. 3086742
По запросу
45
BALL BEARING art. 3084775
По запросу
46
BALL BEARING art. 3084121
По запросу
47
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
48
SCREW AND WASHER art. 3084205
По запросу
49
STUD art. 3084118
По запросу
50
STUD art. 3084119
По запросу
51
ASM-CRANKCASE (See Footnote) (Incl. 3,4,34,37,40,44-47,49-52,56) art. 3086740
По запросу
52
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
53
Прокладка цилиндра Polaris art. 3084729
По запросу
54
CLAMP art. 3083384
По запросу
55
WASHER(10) art. 3080142
По запросу
56
BOLT, FLANGE art. 3084124
По запросу
57
CYLINDER (Incl. 10,11,58) art. 3086753
По запросу
58
STUD art. 3084138
По запросу
