модель 2000 года
- Модель Sportsman 335
- Код модели SPORTSMAN 335 (A00CH33AA)

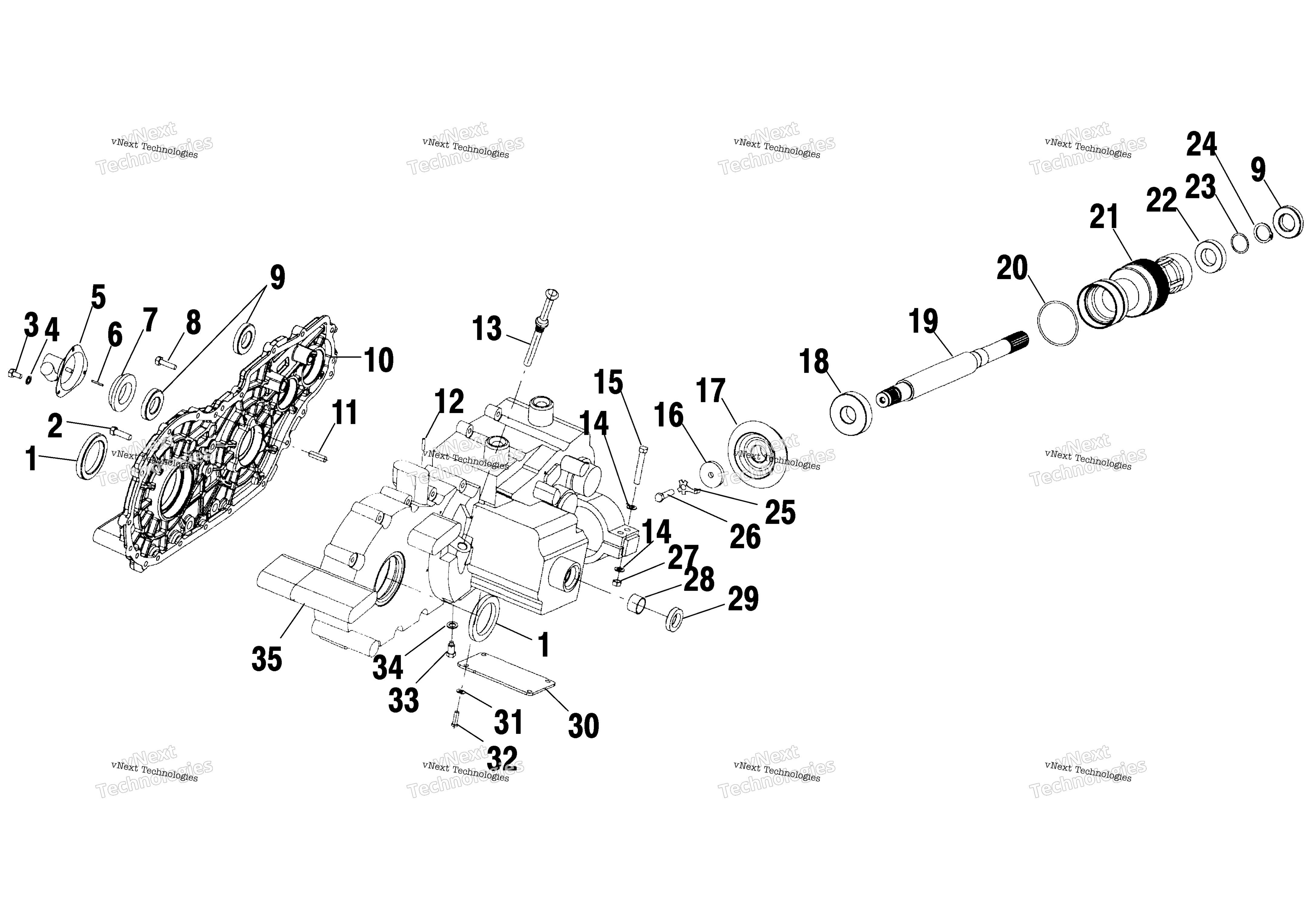

Схема картера редуктора A00ch33ab (4957715771C012) для SPORTSMAN 335 (A00CH33AA)
Схема
Детали
Номер
Наименование детали
Цена
0
Asm., Gearcase (See Footnote) (See Gearcase - Internal Components Pg. C14) art. -------
По запросу
1
Сальник редуктора Polaris art. 3233878
от 1 520 ₽
2
SCREW art. 3233252
По запросу
3
BOLT art. 7515378
По запросу
4
WASHER art. 7555725
По запросу
5
DRIVE ADAPTER art. 3280220
По запросу
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
SCREW art. 3233026
По запросу
9
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
10
GEARCASE,LH art. 3233473
По запросу
11
PIN, DOWEL art. 3233247
По запросу
12
VENT art. 3233037
По запросу
13
DIPSTICK art. 3233475
По запросу
14
Washer (See Footnote) (See Gearcase - Internal Components Pg. C14, Ref. 10) art. -------
По запросу
15
BOLT art. 3233442
По запросу
16
WASHER art. 3233352
По запросу
17
GEAR,29T,SPIRAL BEVEL art. 3233488
По запросу
18
Ball Bearing (See Footnote) (See Gearcase - Internal Components Pg. C14, Ref. 35) art. -------
По запросу
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
BALL BEARING art. 3233305
По запросу
23
SPACER (1.180x.995x.010) art. 3233353
По запросу
23
SPACER (1.180x.995x.025) art. 3233354
По запросу
23
SPACER (1.180x.995x.040) art. 3233355
По запросу
23
SPACER (1.180x.995x.005) art. 3233356
По запросу
23
SPACER (1.180x.995x.008) NOTE: Ref. 23 indicates choices, may also be used in combinations. art. 3233357
По запросу
24
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
25
BOLT,LOCK SNORKEL GEAR art. 3233444
По запросу
26
BOLT art. 3233351
По запросу
27
NUT,FLEXLOCK art. 3233291
По запросу
28
BUSHING art. 3233292
По запросу
29
DUAL LIP SEAL, 22 X 35 X 8 art. 3234000
По запросу
30
PLATE,COVER art. 3233294
По запросу
31
WASHER,LOCK art. 3233295
По запросу
32
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
33
HEX FLANGE PLUG art. 3233777
По запросу
34
PLUG WASHER art. 3233254
По запросу
35
GEARCASE,RH art. 3233487
По запросу
