модель 2000 года
- Модель Sportsman 335
- Код модели SPORTSMAN 335 (A00CH33AF)

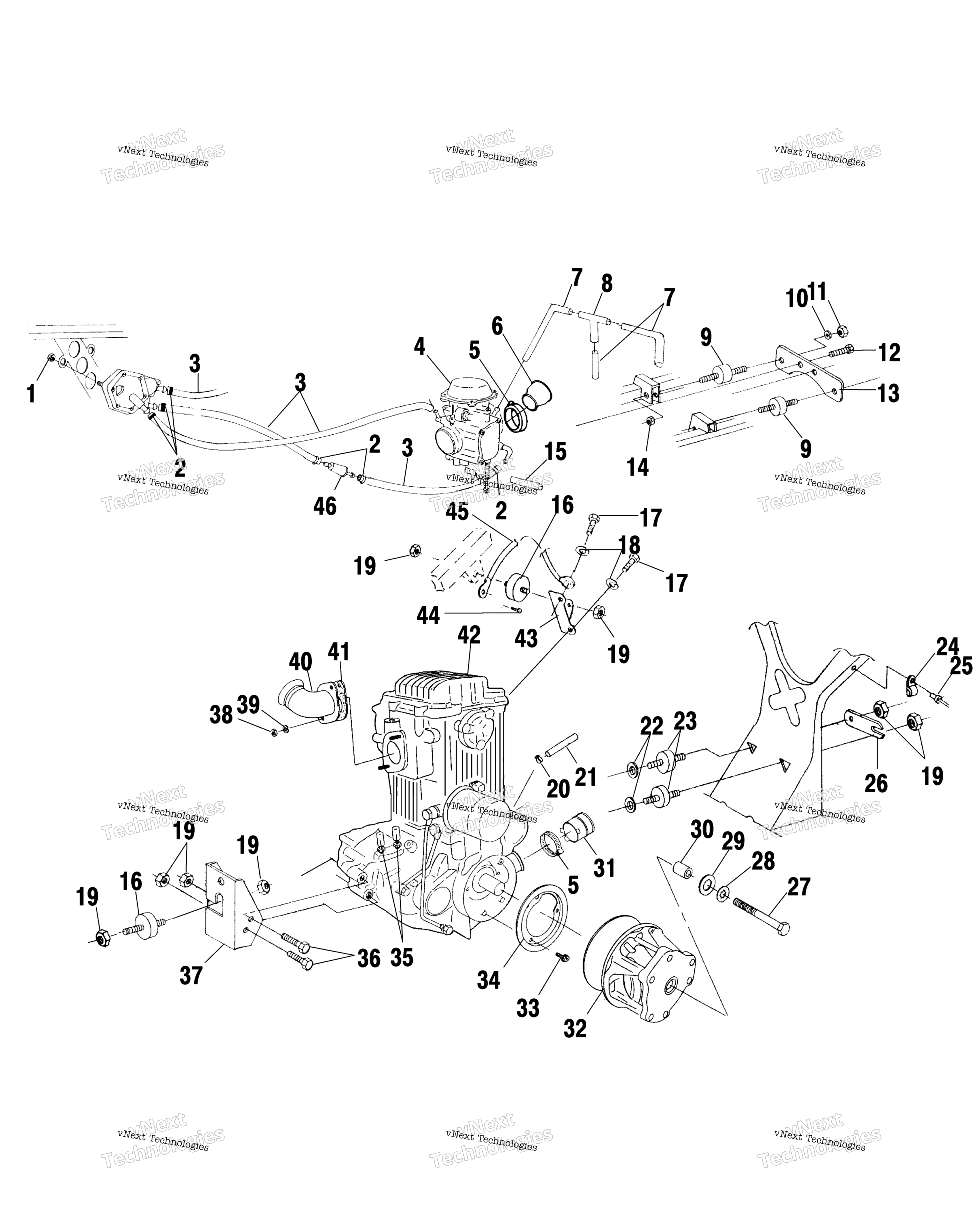

Схема двигателя Mounting A00ch33ac для SPORTSMAN 335 (A00CH33AF)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Polaris art. 7546601
от 263 ₽
2
Хомут пружинный Polaris art. 7080003
от 116 ₽
3
FUEL LINE, 600 CM art. 8450040-600
По запросу
4
Asm., Carburetor (See Carburetor Pg. D8, Ref. 9) art. -------
По запросу
5
NARROW BAND CLAMP art. 7080511
По запросу
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
8
FITTING, TEE art. 7052075
По запросу
9
MOUNT, RUBBER art. 3110032
По запросу
10
WASHER art. 7552605
По запросу
11
HEX NUT art. 7542105
По запросу
12
SCREW AND WASHER art. 3084205
По запросу
13
STRAP,CARB.MT,BLK. art. 5211626-067
По запросу
14
NUTSERT,HEX art. 7547069
По запросу
15
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
16
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
17
BOLT art. 7512315
По запросу
18
Шайба гровер Polaris art. 7552901
от 116 ₽
19
FLEXLOC NUT art. 7542411
По запросу
20
CLAMP,HOSE,SPRING art. 7080694
По запросу
21
HOSE,BRTHR,CRNKCSE,FORMED art. 5411857
По запросу
22
FLAT WASHER art. 7555815
По запросу
23
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
24
CLAMP,NYLON,CABLE art. 7080539
По запросу
25
RIVET art. 7621462
По запросу
26
FRAME SUPPORT STRAP, MEDIUM GLO art. 5224658-067
По запросу
27
Болт подвески Polaris art. 7512566
По запросу
28
Шайба Polaris art. 7575202
от 263 ₽
29
Шайба Polaris art. 5210748
По запросу
30
Втулка Polaris art. 5430261
По запросу
31
CLUTCH INTAKE BOOT art. 5410421
По запросу
32
Asm., Drive Clutch, ATV-08 (See Drive Clutch Pg. C4, Ref. 14) art. -------
По запросу
33
Screw and Washer (See Crankcase Pg. D3, Ref. 6) art. -------
По запросу
34
Bracket, Retainer, Seal (See Clutch Cover Pg. C6, Ref. 23) art. -------
По запросу
35
HOSE CLAMP art. 7080474
По запросу
36
SCREW art. 7515417
По запросу
37
MOUNT-ENGINE,FRONT art. 5241150
По запросу
38
NUT art. 3087199
По запросу
39
LOCK WASHER art. 3080530
По запросу
40
WELD-MANIFOLD,BLK art. 1260771-489
По запросу
41
Gasket, Exhaust (See Cylinder Pg. D4, Ref. 27) art. -------
По запросу
42
N/A,USE COMPONENTS The Short Block assembly contains a crankcase assembly, cylinder & cylinder head assembly and a piston & crankshaft assembly. Prior authorization is required for warranty consideration. art. 9990000
По запросу
43
MOUNT-ENGINE,TOP PLTD art. 5241453
По запросу
44
Винт Polaris art. 7512232
от 116 ₽
45
CABLE,GND-ENGINE art. 4010132
По запросу
46
Фильтр топливный Polaris art. 2530009
По запросу
