модель 2000 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 (A00CH50EB)

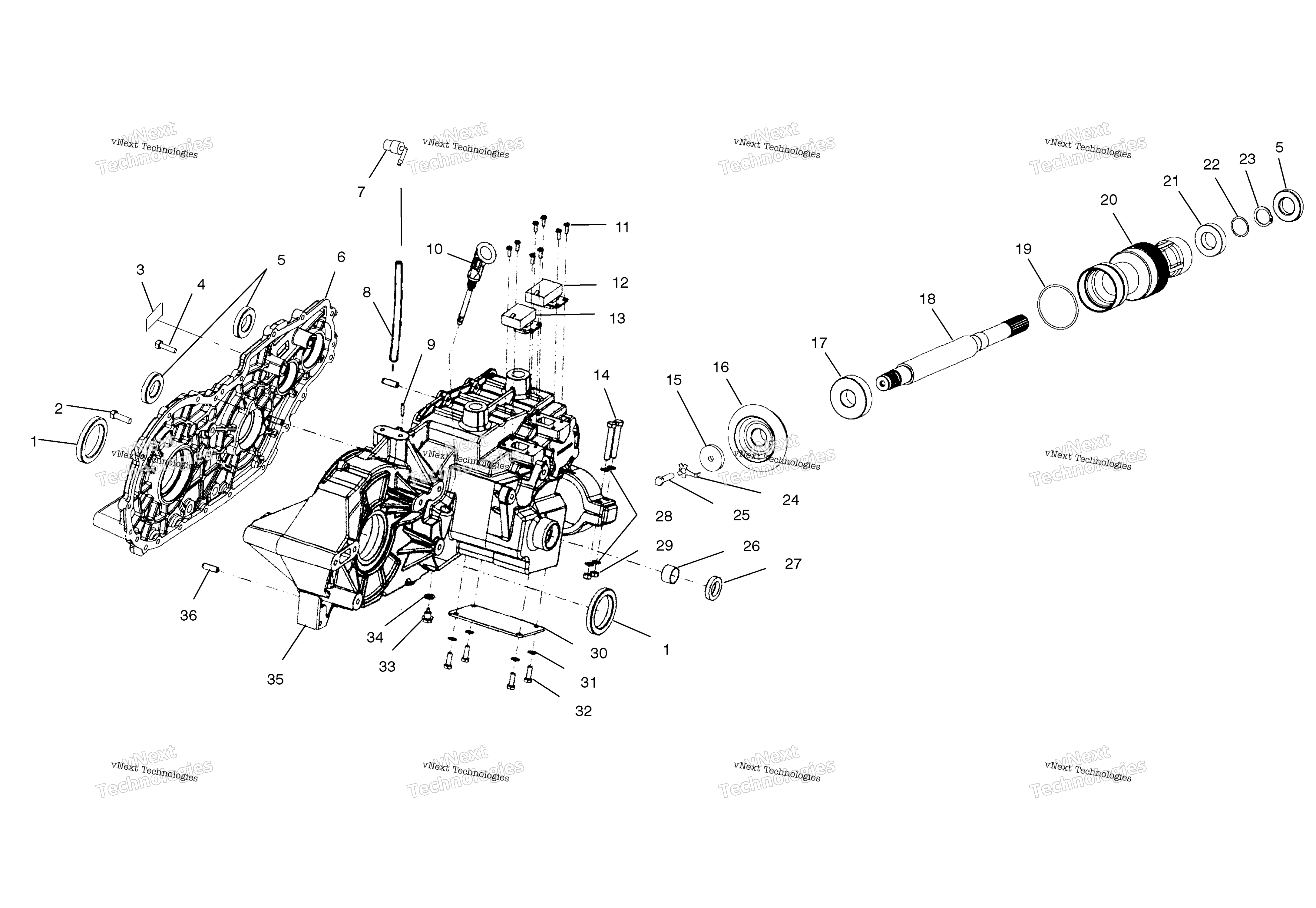

Схема картера редуктора A00ch50ak (4954805480D007) для SPORTSMAN 500 (A00CH50EB)
Схема
Детали
Номер
Наименование детали
Цена
0
Asm., Gearcase (See Footnote) (See Gearcase -Internal Components Pg. D4 for Details) art. -------
По запросу
1
Сальник редуктора Polaris art. 3233878
от 1 520 ₽
2
SCREW art. 3233026
По запросу
3
DECAL-SWITCH art. 3233636
По запросу
4
SCREW art. 3233252
По запросу
5
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
6
GEARCASE-LH art. 3233716
По запросу
7
FITTING,90 DEG,1/8 art. 7052095
По запросу
8
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
9
VENT art. 3233037
По запросу
10
DIPSTICK art. 3233475
По запросу
11
SCREW art. 3233749
По запросу
12
GEAR INDICATION SWITCH art. 3234001
По запросу
13
Датчик положения КПП Polaris art. 3234002
По запросу
14
BOLT art. 3233442
По запросу
15
WASHER art. 3233352
По запросу
16
GEAR,31T,SNORKEL * art. 3233476
По запросу
17
Bearing, Ball (See Footnote) (See Gearcase -Internal Components Pg. D4, Ref. 34) art. -------
По запросу
18
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
21
BALL BEARING art. 3233305
По запросу
22
SPACER (1.180x.995x.010) art. 3233353
По запросу
22
SPACER (1.180x.995x.025) art. 3233354
По запросу
22
SPACER (1.180x.995x.040) art. 3233355
По запросу
22
SPACER (1.180x.995x.005) art. 3233356
По запросу
22
SPACER (1.180x.995x.008) (See Footnote) NOTE: Ref. 22 indicates choices, may also be used in combinations. art. 3233357
По запросу
23
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
24
BOLT,LOCK SNORKEL GEAR art. 3233444
По запросу
25
BOLT art. 3233351
По запросу
26
BUSHING art. 3233292
По запросу
27
DUAL LIP SEAL, 22 X 35 X 8 art. 3234000
По запросу
28
Washer (See Footnote) (See Gearcase - Internal Components Pg. D4, Ref. 10) art. -------
По запросу
29
NUT,FLEXLOCK art. 3233291
По запросу
30
PLATE,COVER art. 3233294
По запросу
31
WASHER,LOCK art. 3233295
По запросу
32
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
33
HEX FLANGE PLUG art. 3233777
По запросу
34
PLUG WASHER art. 3233254
По запросу
35
SUBSTITUTED BY 3233748 art. 3233672
По запросу
36
PIN, DOWEL art. 3233247
По запросу
Другие схемы модели
Картер редуктора A00ch50ak (4954805480D007)
