модель 2001 года
- Модель Expedition 325
- Код модели XPEDITION 325 (A01CK32AA)

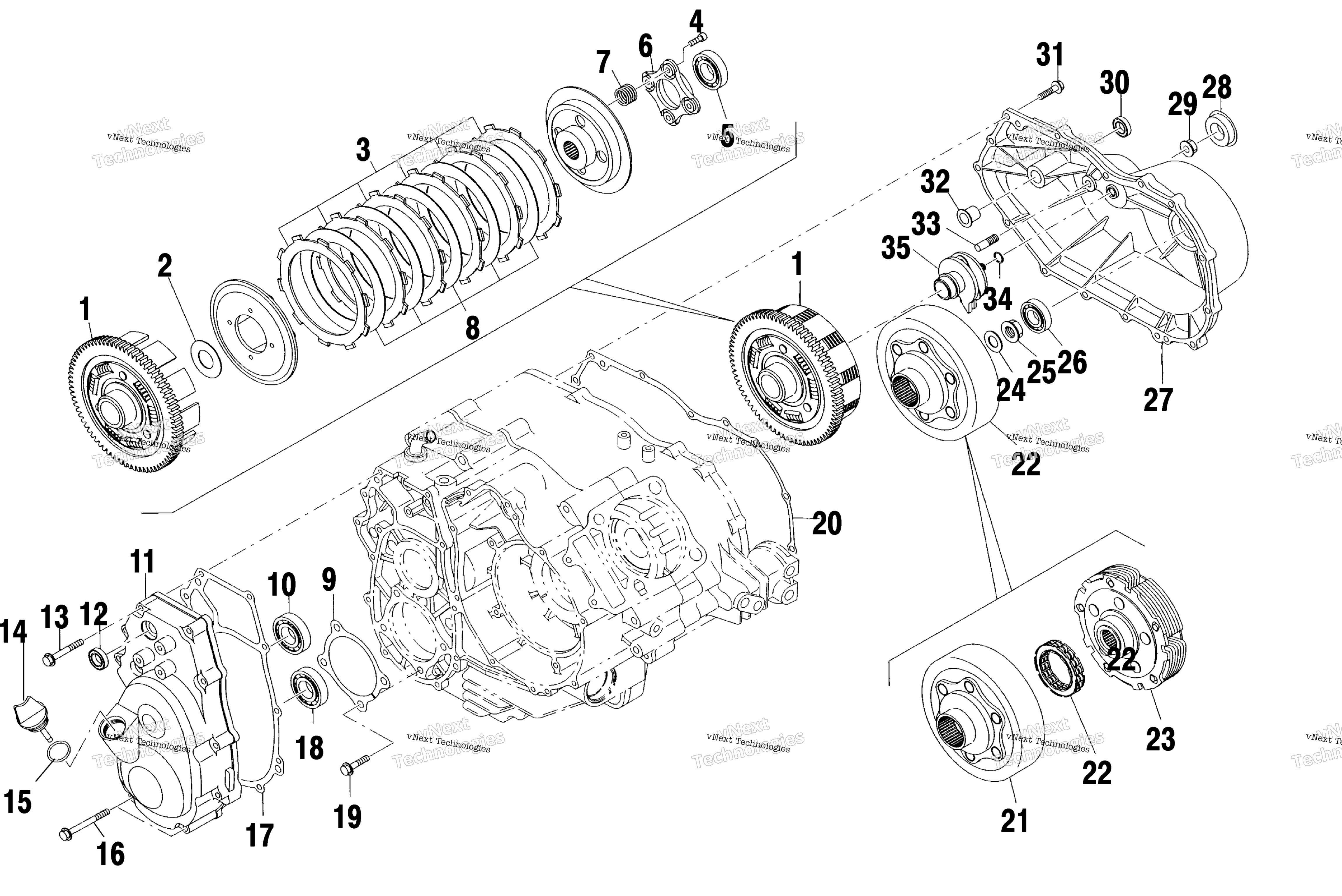

Схема сцепления для XPEDITION 325 (A01CK32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
OUTER art. 3086914
По запросу
1
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
2
WASHER,THRUST art. 3086278
По запросу
3
CLUTCH,DISK art. 3086276
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
BEARING,BALL art. 3086282
По запросу
6
PLATE,LIFTER art. 3086280
По запросу
7
SPRING art. 3086279
По запросу
8
CLUTCH,PLATE art. 3086277
По запросу
9
SHIM (DRIVE PINION).275MM (.275) art. 3086270
По запросу
9
SHIM (DRIVE PINION).225MM (.225) art. 3086269
По запросу
9
SHIM (DRIVE PINION).175MM (.175) art. 3086268
По запросу
9
SHIM (DRIVE PINION).5MM (.5) art. 3086267
По запросу
9
SHIM (DRIVE PINION).3MM (.3) art. 3086266
По запросу
9
SHIM (DRIVE PINION).25MM (.25) art. 3086265
По запросу
9
SHIM (DRIVE PINION).2MM (.2) art. 3086264
По запросу
9
SHIM (DRIVE PINION).15MM (.15) art. 3086263
По запросу
10
BEARING,BALL art. 3086261
По запросу
11
COVER,REDUCTION art. 3086909
По запросу
11
COVER,REDUCTION,ASM (Incl. 10-12,14,15,18) art. 3086908
По запросу
12
SEAL,OIL art. 3086258
По запросу
13
BOLT,FLANGE art. 3086288
По запросу
14
PLUG art. 3086502
По запросу
15
O-RING art. 3086260
По запросу
16
BOLT, FLANGE art. 3084179
По запросу
17
GSKT,REDUCTION COVER art. 3086915
По запросу
18
BEARING-BALL art. 3086503
По запросу
19
BOLT,FLANGE art. 3086287
По запросу
20
GASKET,CLUTCH COVER art. 3086916
По запросу
21
DRUM,OUTER art. 3086911
По запросу
22
CLUTCH(CENT.),ASM (Incl. 21-23) art. 3086910
По запросу
23
PLATE(MULT.),ASM art. 3086912
По запросу
24
WASHER-LOCK art. 3086381
По запросу
25
NUT,LOCK art. 3086378
По запросу
26
BEARING-BALL art. 3086254
По запросу
27
COVER,CLUTCH (Incl. 26,27,29,30,32-35) art. 3086907
По запросу
28
PLUG, BLIND art. 3086255
По запросу
29
NUT-FLANGE art. 3086253
По запросу
30
SEAL,OIL art. 3086258
По запросу
31
FLANGE BOLT art. 3084874
По запросу
32
FLANGE,BUSH art. 3086248
По запросу
33
PIN,(CLUTCH COVER) art. 3086251
По запросу
34
O-RING art. 3086252
По запросу
35
LEVER,RELEASE art. 3086250
По запросу
